Bạn có biết về máy biến áp ngâm dầu?

Điện rời các nhà máy điện có điện áp cực cao (hàng chục nghìn, thậm chí hàng trăm nghìn volt), máy móc công nghiệp hoặc hộ gia đình không thể sử dụng trực tiếp.

Cần phải giảm điện áp xuống.

Ai làm công việc này?Máy biến áp ngâm dầu.

Chúng không mới lạ cũng không tiên tiến và nguyên tắc hoạt động của chúng hầu như không thay đổi trong hơn một thế kỷ. Tuy nhiên, cho đến ngày nay, rất có thể bạn sẽ tìm thấy một thiết bị ở mọi trạm biến áp, dưới mọi cột điện và trong phòng phân phối của mọi nhà máy.

Máy biến áp ngâm dầu dùng để làm gì?

Nói một cách đơn giản: để biến đổi điện áp.

Bước xuống: Chuyển đổi điện cao áp (ví dụ: 10kV) thành điện áp thấp (ví dụ: 380V, 220V) để sử dụng cho thiết bị.

Giảm áp – Lấy điện áp cao (như 10kV) và giảm xuống điện áp thấp (380V, 220V) để thiết bị của bạn thực sự có thể sử dụng nó.

Bước tiến – Dành cho năng lượng mặt trời hoặc gió. Nó tăng điện áp trước khi đưa vào lưới điện để bạn không bị mất quá nhiều năng lượng trên đường dây truyền tải dài.

Nó không thay đổi tần số, làm sạch sóng hài hoặc điều chỉnh điện áp. Nó thực hiện chính xác một việc: biến điện áp thành thứ bạn cần.

Tại sao lại gọi là "ngâm dầu"?

Đơn giản - nó chứa đầy dầu.

Không phải để đốt. Đối với hai điều: cách nhiệt và làm mát.

Cách nhiệt – Dầu nằm giữa cuộn dây và lõi, giữa cuộn dây và thùng chứa. Nếu không có nó, điện áp cao sẽ cắt ngang - đoản mạch, phóng điện, cháy thiết bị.

Làm mát – Khi cuộn dây nóng lên, dầu sẽ mang nhiệt đi và thành bể sẽ thoát ra ngoài không khí. Dầu giữ rất nhiều nhiệt, đó là lý do tại saomáy biến áp ngâm dầuxử lý tình trạng quá tải tốt - họ có thể chạy hết tốc lực trong một thời gian mà không phàn nàn.

Dầu không tồn tại mãi mãi. Theo thời gian nó bị bẩn và tích tụ độ ẩm. Bạn phải kiểm tra nó, lọc nó hoặc thay thế nó ngay bây giờ. Đó là điểm khác biệt lớn nhất so với máy biến áp loại khô.

Máy biến áp loại khô không sử dụng dầu. Họ sử dụng không khí để làm mát. An toàn hơn và sạch hơn, vâng. Nhưng đắt hơn và chúng cũng không bị quá tải. Cả hai không thay thế cho nhau; họ phục vụ các kịch bản khác nhau.

Máy biến áp ngâm trong dầu có dễ bị hỏng hóc không?

Ngược lại, chúng là một trong những thiết bị điện bền nhất.

Tuổi thọ sử dụng được thiết kế của chúng thường là 20–30 năm. Miễn là chúng không bị quá tải nghiêm trọng, không bị thiếu dầu thường xuyên và không bị sét đánh liên tục, chúng có thể hoạt động đáng tin cậy trong nhiều thập kỷ.

Những “lỗi” thường gặp rất hiếm:

Giảm mức dầu (rò rỉ hoặc bay hơi)

Chất lượng dầu bị suy giảm (độ ẩm hoặc oxy hóa)

Ống lót và bộ thay vòi bị lão hóa

Lão hóa cách điện do quá tải trong thời gian dài

Những vấn đề này không gây ra sự cố đột ngột. Chúng có thể được phát hiện và giải quyết trước thông qua việc kiểm tra thường xuyên và thử nghiệm dầu. Máy biến áp ngâm trong dầu không cần phải bảo trì nhưng việc bảo trì thích hợp sẽ đảm bảo tuổi thọ lâu dài.

Ở đâuMáy biến áp ngâm dầuVẫn được sử dụng?

Các thông số chính của máy biến áp ngâm dầu: Câu hỏi thường gặp nhất của khách hàng

Công suất (kVA): Tổng công suất của tất cả các tải và cộng thêm biên độ 30%–50%. Tránh tính toán chặt chẽ.

Đồng hoặc nhôm: Đồng so với nhôm

Đồng có giá cao hơn. Nhôm có giá thấp hơn.

Nhưng đồng dẫn điện tốt hơn, bền hơn và xử lý nhiệt tốt hơn. Nếu thiết bị của bạn chạy cả ngày lẫn đêm, hãy sử dụng đồng. Bạn sẽ cảm ơn chính mình sau này.

Loại kín hoàn toàn hoặc loại bảo quản

Bịt kín hoàn toàn giúp không khí thoát ra ngoài. Ít oxy hơn có nghĩa là dầu già đi chậm hơn và bạn không cần phải thao tác với nó thường xuyên.

Loại bảo quản cho phép bạn xem mức dầu. Sẽ tốt hơn nếu bạn có ai đó kiểm tra mọi thứ thường xuyên.

Cấp hiệu quả năng lượng – S11, S13, S20…

Số lớn hơn có nghĩa là tổn thất thấp hơn nhưng giá cũng cao hơn. Hãy làm phép tính: sẽ mất bao nhiêu năm để số tiền tiết kiệm được để trả cho chi phí trả trước cao hơn? Đó là câu trả lời của bạn.

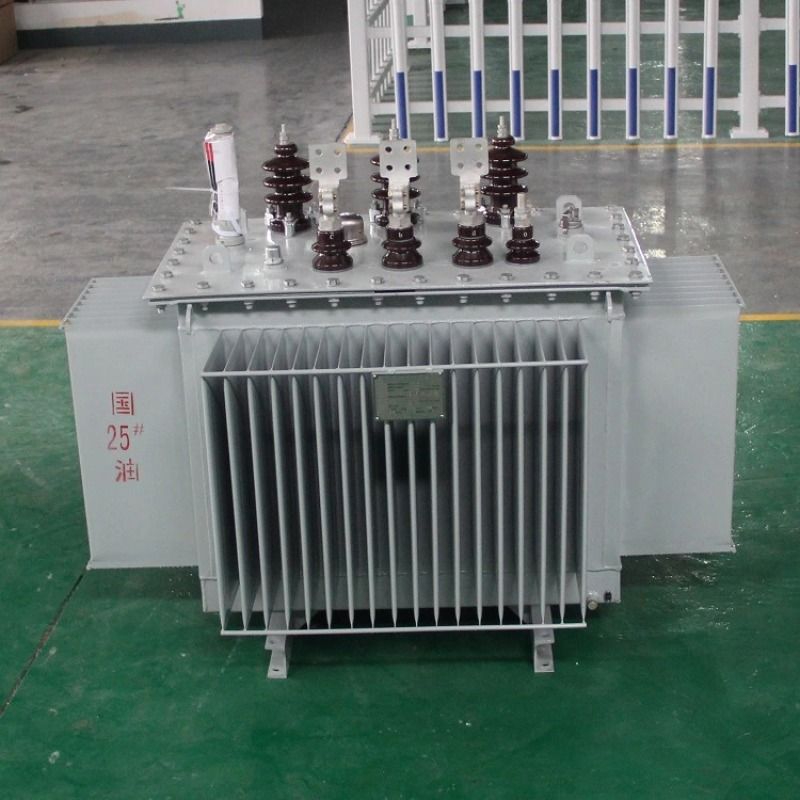

của Yibalingmáy biến áp ngâm dầu

Không có gì lạ mắt. Chỉ cần công việc vững chắc.

Lõi - thép silic cán nguội cao cấp, các mối nối xen kẽ hoàn toàn. Thấp không mất tải.

Cuộn dây – tiêu chuẩn là đồng nguyên chất (nhôm có độ tinh khiết cao nếu bạn yêu cầu). Lớp cách nhiệt chặt chẽ và nhất quán.

Dầu cách điện: Dầu biến thế cao cấp, được kiểm tra đầy đủ về khả năng chịu được điện áp, độ ẩm và tổn thất điện môi trước khi giao hàng.

Bể chứa: Bộ tản nhiệt dạng sóng hoặc có vây được hàn kín hoàn toàn để chống rò rỉ và ăn mòn.

Thử nghiệm tại nhà máy: Mỗi thiết bị đều trải qua các thử nghiệm về tỷ số biến đổi, điện trở DC, điện trở cách điện, tổn thất không tải, tổn thất tải và điện áp chịu được tần số nguồn—không chỉ thử nghiệm lấy mẫu.

Kịch bản ứng dụng

Phân phối nhà máy, trạm biến áp dân dụng Khai thác mỏ, hóa chất, sản xuất giấy, dệt mayTăng cường quang điện, kết nối lưới điện gió Dự án hỗ trợ xuất khẩu, dự án viện trợ nước ngoài

Thông số kỹ thuật

Công suất: 30kVA–3150kVA (công suất lớn hơn có thể thương lượng)

Điện áp: Chủ yếu là 10kV/0,4kV, có sẵn các tùy chọn phi tiêu chuẩn tùy chỉnh.
