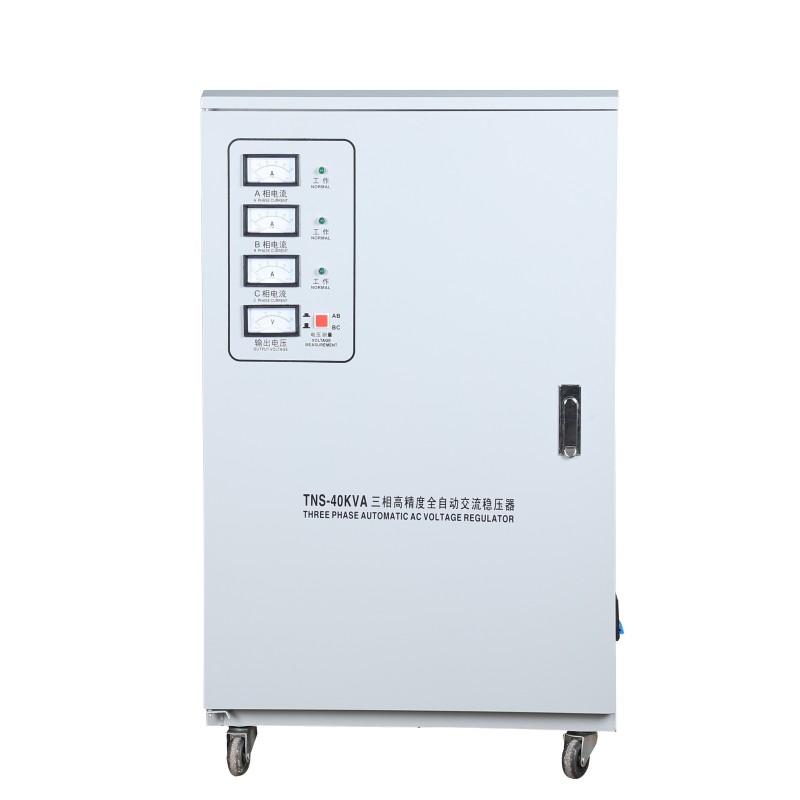

Bộ ổn áp xoay chiều hoàn toàn tự động TNS

Dòng bộ điều chỉnh điện áp xoay chiều hoàn toàn tự động Yibaling TNS là thiết bị bảo vệ nguồn ba pha hiệu suất cao được thiết kế đặc biệt cho các cơ sở công nghiệp và quan trọng. Nó sử dụng cuộn dây mô-đun tiên tiến và công nghệ điều chỉnh từng pha thông minh. Nó có thể giám sát và tự động điều chỉnh các biến động, mất cân bằng và các vấn đề về điện áp thấp/quá điện áp ở điện áp ba pha trong thời gian thực, đồng thời tạo ra nguồn điện thuần ổn định và liên tục.

Ứng dụng sản phẩm

Trong các ứng dụng thực tế, bộ ổn áp xoay chiều hoàn toàn tự động TNS đóng vai trò là người bảo vệ trái tim công nghiệp.

1. Xưởng gia công chính xác

Khi máy ép đột CNC lớn khởi động và làm điện áp lưới giảm đột ngột, bộ ổn áp dòng TNS có thể nhanh chóng bù trong vòng hàng chục mili giây, đảm bảo rằng động cơ servo của trung tâm gia công năm trục liền kề không bị rung, nhờ đó tránh được việc loại bỏ hàng chục nghìn bộ phận chính xác do sai lệch kích thước.

2. Phòng phân phối điện Khu phức hợp thương mại

Do thời gian tiêu thụ điện năng của các cửa hàng ở mỗi tầng không đồng đều nên phụ tải ba pha bị mất cân bằng trầm trọng. Bộ điều chỉnh điện áp truyền thống có thể bị quá tải, trong khi chức năng điều chỉnh từng pha thông minh của sản phẩm này có thể ổn định độc lập và chính xác từng điện áp pha, loại bỏ cơ bản các vấn đề về quá tải đường trung tính và nhấp nháy do mất cân bằng điện áp, đồng thời đảm bảo hệ thống điều hòa không khí, ánh sáng và thang máy của toàn bộ trung tâm mua sắm hoạt động trơn tru.

3. Nhà máy xử lý nước thải ở vùng sâu vùng xa

Ở những nơi này, điện áp cuối đường dây cấp điện đường dài thường dao động quanh mức 300V ở mức thấp. Khả năng điều chỉnh điện áp phạm vi rộng của bộ điều chỉnh điện áp xoay chiều hoàn toàn tự động TNS có thể nâng điện áp lên mức tiêu chuẩn 380V, đảm bảo rằng các thiết bị điện quan trọng như máy thổi và máy bơm thang máy nhận đủ mô-men xoắn, đồng thời tránh các lỗi dừng khởi động của thiết bị và giảm hiệu suất xử lý nước thải do không đủ điện.

Thông tin sản phẩm

Vật liệu cốt lõi

Hệ thống vật liệu cốt lõi của bộ ổn áp xoay chiều hoàn toàn tự động Yibaling TNS tạo thành cơ sở vật lý để đạt được nguồn cung cấp điện ổn định ở cấp độ công nghiệp. Nó được xây dựng xoay quanh ba mục tiêu chính: điều chỉnh điện áp hiệu quả, điều khiển thông minh và bảo vệ mạnh mẽ.

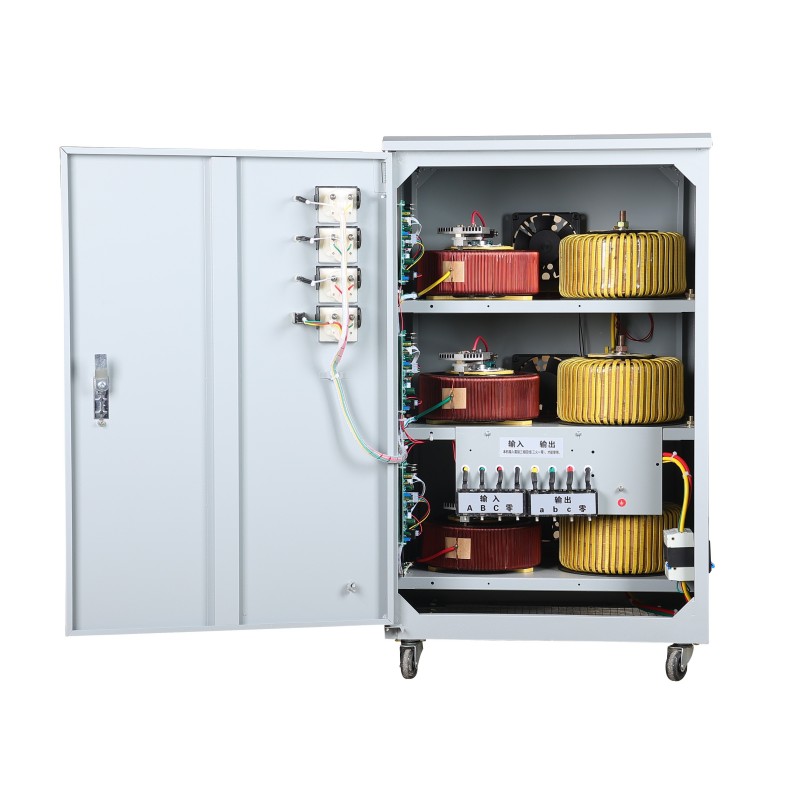

Bộ ổn áp TNS đáng tin cậy về cơ bản là sự tích hợp kỹ thuật hệ thống của thép silicon cao cấp, vật liệu đồng có độ dẫn điện cao, vật liệu composite chống mài mòn, thiết bị bán dẫn và vật liệu bảo vệ.
Cốt lõi nằm ở việc sử dụng các tấm thép silicon cán nguội có độ thấm từ cao và tổn thất thấp làm lõi, kết hợp với các cuộn dây tráng men bằng đồng điện phân có độ tinh khiết cao để tạo nên thân chính chuyển đổi từ-điện hiệu quả và ít tổn thất nhiệt.

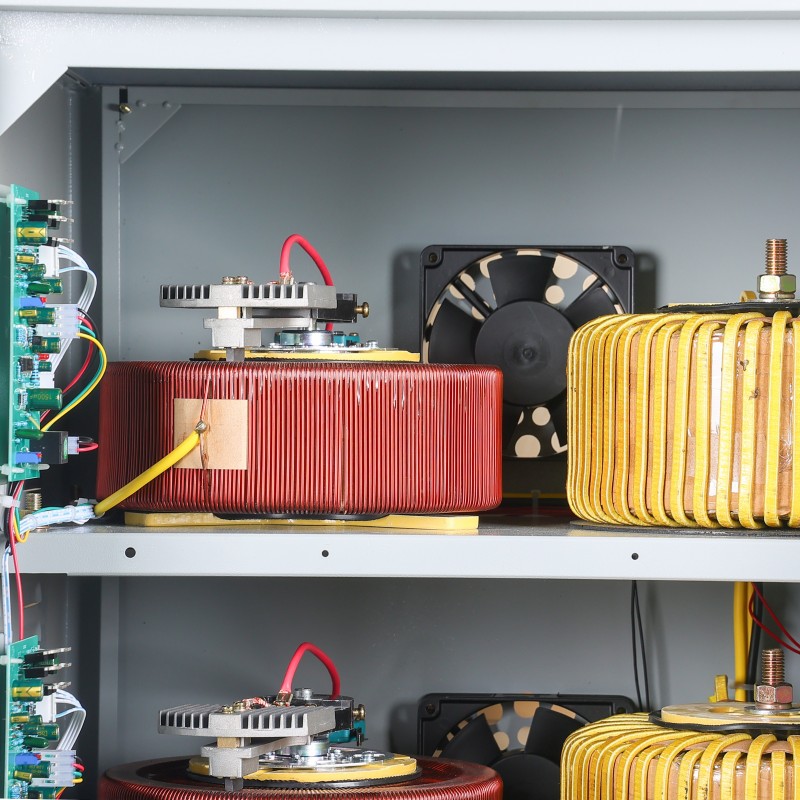

Hoạt động điều chỉnh điện áp quan trọng phụ thuộc vào khả năng trượt chính xác của chổi than carbon tổng hợp than chì kim loại đặc biệt trên cuộn dây. Vật liệu này có đặc tính dẫn điện, tự bôi trơn và chống mài mòn tuyệt vời.
Các mẫu cao cấp hơn sử dụng thyristor hoặc mô-đun bán dẫn công suất IGBT để đạt được khả năng chuyển mạch không tiếp xúc, ở mức mili giây, không có tia lửa và có tuổi thọ cực kỳ dài.
Bộ não của sản phẩm bao gồm các bộ vi xử lý cấp công nghiệp (MCU) và các máy biến áp/dòng điện chính xác, chịu trách nhiệm lấy mẫu chính xác theo thời gian thực và đưa ra quyết định nhanh chóng.
Về mặt an toàn và kết cấu, các kênh dòng cao bên trong sử dụng các thanh đồng mạ thiếc có trở kháng thấp, khung máy được làm bằng thép tấm cán nguội chất lượng cao sau khi xử lý chống gỉ, tích hợp biến trở oxit kim loại (MOV) và các thành phần khác tạo thành mạch bảo vệ chống đột biến điện.

Tùy chỉnh bộ ổn áp xoay chiều hoàn toàn tự động TNS

1. Thông số chính và xác nhận công nghệ

Các chỉ số hiệu suất cốt lõi:

Độ chính xác ổn định: Chỉ định rõ ràng là ±1% hay ±0,5%, vì điều này ảnh hưởng trực tiếp đến mức độ chính xác (chẳng hạn như lớp 0,2) của mạch lấy mẫu bên trong (chẳng hạn như chip ADC có độ chính xác 16 bit trở lên) và biến điện áp (PT).
Thời gian đáp ứng: Xác định rõ ràng đó là thời gian đáp ứng đầy đủ (từ dao động điện áp đến phục hồi trong phạm vi độ chính xác) hay thời gian đáp ứng từng bước. Đối với các tình huống như máy ép và máy hàn điểm, cần xác nhận yêu cầu về tốc độ bù sụt áp tức thời, xác định xem nên áp dụng giải pháp chuyển mạch không tiếp xúc (thyristor) hay giải pháp động cơ servo tốc độ cao.

Định hình ban đầu các vật liệu và quy trình chính:

Dựa trên yêu cầu hiệu quảnts, ghi rõ giới hạn trên của mác thép tấm silicon, ví dụ: “Phải sử dụng Nippon Steel 27ZH100 hoặc thép tấm định hướng 30QG120 nội địa trở lên”.
Dựa trên yêu cầu về khả năng quá tải và tuổi thọ, ghi rõ loại linh kiện điều chỉnh điện áp: "Trong các tình huống yêu cầu điều chỉnh thường xuyên và không cần bảo trì, hãy chỉ định việc sử dụng mô-đun thyristor (thyristor) hai chiều của thương hiệu tương đương Infineon hoặc tương đương; trong các tình huống tải va đập cao, hãy chỉ định việc sử dụng chổi than composite than chì bạc và cuộn dây chống mài mòn đặc biệt với giải pháp động cơ servo".
Dựa vào môi trường, xác định rõ quy trình bảo vệ và chống ăn mòn: "Đối với môi trường ven biển ngoài trời, thân hộp sử dụng vật liệu thép không gỉ 304 hoặc thân hộp bằng thép carbon sử dụng hệ thống phủ chống ăn mòn nặng 'sơn lót giàu kẽm + sơn trung gian oxit sắt epoxy + lớp phủ ngoài polyurethane', với tổng độ dày màng khô ≥ 250 μm."

2. Thiết kế sơ đồ

Thiết kế sâu điện từ và cấu trúc:

Tài liệu tính toán điện từ: Cung cấp các tính toán chi tiết, bao gồm giá trị mật độ từ thông lõi sắt (chẳng hạn như ≤ 1,65T), giá trị mật độ từ thông điện, tính toán trở kháng ngắn mạch, phân bố tổn thất (tổn thất không tải, tổn thất có tải, tổn thất bổ sung), v.v.

Đầu ra thiết kế chính:

Bản vẽ thiết kế máy biến áp bù: Ghi rõ công suất, tỷ số điện áp, dạng cuộn dây (như cuộn lá mỏng hoặc cuộn dây), cấp cách điện (như loại H 180°C).
Tính toán lựa chọn bộ điều chỉnh điện áp/mô-đun nguồn: Nếu sử dụng loại không tiếp xúc, hãy cung cấp phép tính giới hạn an toàn điện áp/dòng điện (thường là điện áp ≥ 2,5 lần, dòng điện ≥ 2 lần) và tính toán tản nhiệt.
Sơ đồ logic điều khiển: Chỉ định rõ ràng mạch phần cứng để lấy mẫu ba pha độc lập, thuật toán điều khiển (chẳng hạn như PID mờ), logic bảo vệ (chẳng hạn như đường cong đặc tính nghịch đảo thời gian quá dòng).

3. Mua nguyên liệu thô và bắt đầu sản xuất

Kiểm tra mua sắm và nhập kho vật liệu cốt lõi:

Tấm thép silic: Xác minh giấy chứng nhận chất lượng của nhà cung cấp và mẫu về giá trị tổn thất sắt (P1.7/50) và cường độ cảm ứng từ (B800).
Dây điện từ/lá đồng: Kiểm tra tỷ lệ điện trở DC của dây dẫn, độ dày lớp cách điện và giá trị điện áp chịu được.
Mô-đun bán dẫn điện: Xác minh báo cáo gốc của nhà máy và tiến hành kiểm tra các thông số tĩnh (chẳng hạn như điện áp kích hoạt, dòng điện).
Vật liệu cách nhiệt: Xác minh chứng nhận cấp chịu nhiệt và độ đồng đều của độ dày.

Các quy trình chính và kiểm soát quy trình đặc biệt:

Xếp chồng lõi sắt: Sử dụng công cụ xếp chồng theo từng bước, kiểm soát hệ số xếp chồng (> 0,96) và đo giá trị dòng điện không tải và tổn thất ban đầu sau khi hoàn thành.
Xử lý cuộn dây và cách điện: Sử dụng máy cuộn dây có lực căng không đổi và tiến hành kiểm tra điện áp chịu xung giữa các cuộn dây (chẳng hạn như 3,5kV, 0,1 giây) sau khi hoàn thành. Đối với quá trình ngâm tẩm, ghi lại toàn bộ quá trình đường cong nhiệt độ-áp suất "gia nhiệt trước-chân không-ngâm-đóng rắn".
Lắp ráp bộ nguồn không tiếp xúc: Bôi mỡ silicon dẫn nhiệt loại chuyên dụng lên tản nhiệt, dùng cờ lê lực có mômen cố định để siết chặt các bu lông lắp đặt, đảm bảo khả năng chịu nhiệt tiếp xúc ổn định.
