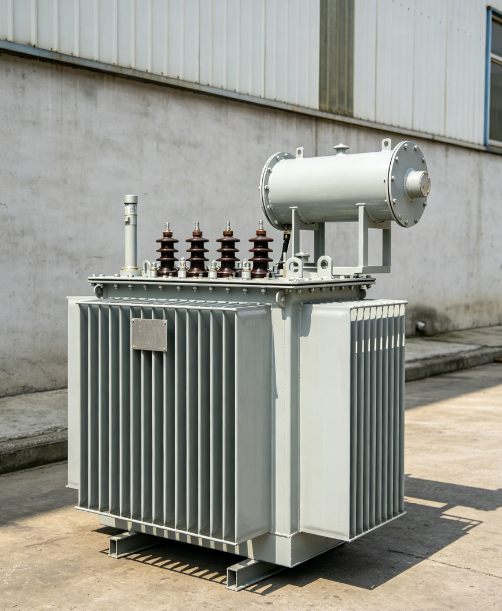

Máy biến áp phân phối ngâm dầu S11 là gì và tại sao nó quan trọng?

Máy biến áp phân phối ngâm dầu S11 là máy biến áp phân phối ba pha kín hoàn toàn được thiết kế để chuyển đổi nguồn điện giảm áp đáng tin cậy, hiệu quả trong các ứng dụng công nghiệp, thương mại và dân dụng.

Công việc của nó rất đơn giản: lấy nguồn điện trung thế từ lưới điện - thường là 10kV hoặc 11kV - và giảm xuống mức điện áp thấp mà các nhà máy, tòa nhà và cộng đồng thực sự sử dụng, thường là 380V hoặc 400V.

Nhưng S11 không chỉ là một máy biến áp bất kỳ. Nó thể hiện sự nâng cấp hiệu quả đáng kể so với các mẫu trước đó như S9. Tổn thất khi không tải của nó giảm 20-45% và dòng điện không tải giảm 60-80% - điều này trực tiếp dẫn đến hóa đơn tiền điện thấp hơn và ít căng thẳng hơn cho lưới điện.

Tại sao điều đó lại quan trọng?

Vì máy biến áp chạy 24/7, 365 ngày một năm. Một máy biến áp ít lãng phí điện năng hơn khi không hoạt động sẽ tiết kiệm tiền hàng ngày, năm này qua năm khác. Đối với một tiện ích, một nhà máy công nghiệp hoặc một tòa nhà thương mại lớn, khoản tiết kiệm tích lũy là rất đáng kể.

Nói tóm lại: S11 tự chi trả trong suốt thời gian tồn tại của mình chỉ bằng cách giảm tổn thất.

Làm thế nào mộtMáy biến áp ngâm dầu S11Hoạt động?

Nguyên lý hoạt động giống như bất kỳ máy biến áp nào — cảm ứng điện từ — nhưng S11 có một số cải tiến về thiết kế giúp nâng cao hiệu quả và độ tin cậy.

Bước 1 - Cốt lõi

Lõi được làm từ thép silicon định hướng dạng hạt cán nguội chất lượng cao, được cắt bằng khớp nối bước 45° trên đường cắt GEORG chính xác do Đức sản xuất. Lõi được xếp chồng lên nhau theo mặt cắt nhiều bước, giúp giảm cả tiếng ồn từ giảo và mức tiêu thụ điện năng.

Bước 2 - Cuộn dây

Cuộn dây điện áp cao là loại quấn lớp hình trụ. Cuộn dây điện áp thấp có thể là cuộn dây hình trụ hoặc cuộn dây lá mỏng. Thiết kế này phân phối các vòng dây ampe đồng đều, cải thiện khả năng chịu ngắn mạch và hợp lý hóa đường dẫn từ.

Bước 3 - Cách nhiệt

Máy biến áp sử dụng cách điện loại A với hệ thống giấy dầu. Khoảng cách giữa các cuộn dây điện áp cao và thấp được ngăn cách bằng các ống bọc bìa giấy và các tấm chắn dầu nhỏ. Toàn bộ cụm được sấy khô chân không để loại bỏ độ ẩm trước khi đổ dầu.

Bước 4 - Thùng dầu kín

Thay vì bình chứa dầu truyền thống, S11 sử dụng bình dầu dạng sóng. Các nếp gấp giãn nở và co lại khi nhiệt độ dầu thay đổi, bù đắp cho sự thay đổi thể tích. Điều này có nghĩa là dầu được cách ly vĩnh viễn khỏi không khí - ngăn chặn hơi ẩm xâm nhập và làm chậm quá trình oxy hóa dầu.

Bước 5 - Làm mát

Làm mát là ONAN — Dầu tự nhiên Không khí tự nhiên. Không có quạt, không có máy bơm, không có bộ phận chuyển động bổ sung. Máy biến áp dựa vào sự đối lưu tự nhiên qua thành bể dạng sóng để tản nhiệt.

Kết quả: máy biến áp hoạt động hiệu quả, luôn kín và yêu cầu bảo trì ở mức tối thiểu hàng năm.

Các loại và xếp hạng phổ biến của máy biến áp S11

Dòng S11 bao gồm nhiều loại công suất, thường từ 30kVA đến 2500kVA, với điện áp sơ cấp tiêu chuẩn là 6kV, 10kV và 11kV và điện áp thứ cấp là 0,4kV.

Phạm vi công suất tiêu chuẩn:

Các nhóm kết nối:

Dyn11 — được khuyên dùng cho hầu hết các ứng dụng, triệt tiêu sóng hài tốt hơn

Yyn0 — giải pháp thay thế tiêu chuẩn cho tải đơn giản hơn

Phương pháp làm mát:

ONAN - không cần làm mát cưỡng bức, không cần nguồn điện phụ

Vật liệu cuộn dây:

Đồng - tiêu chuẩn cho độ dẫn điện tốt hơn và tuổi thọ cao hơn

Nhôm - có sẵn cho các ứng dụng nhạy cảm về chi phí

Tại saoMáy biến áp ngâm dầu S11Vấn đề?

Bởi vì máy biến áp ít lãng phí điện năng hơn và tuổi thọ cao hơn là máy biến áp tiết kiệm tiền.

Đây là lý do khiến S11 trở thành lựa chọn ưu tiên cho các mạng phân phối:

1. Mất tải thấp

Lõi vòng đệm dạng bậc và thép silicon cao cấp giúp giảm tổn thất không tải từ 20-45% so với dòng S9. Đối với một máy biến áp chạy 24/7, đó là một khoản tiết kiệm thực tế và có thể đo lường được.

2. Dòng không tải thấp

Dòng điện không tải giảm 60-80%, cải thiện hệ số công suất và giảm tổn thất ở thượng nguồn.

3. Thi công kín hoàn toàn

Thùng tôn được đóng kín hoàn toàn - không có ống thông hơi, không có thùng bảo quản. Dầu không tiếp xúc với không khí, có nghĩa là dầu cách điện lão hóa chậm hơn, duy trì độ bền điện môi của nó trong suốt tuổi thọ của máy biến áp.

4. Tiếng ồn thấp

Độ ồn giảm 7,10dB so với thiết kế trước đó. Điều này giúp S11 phù hợp để lắp đặt gần các khu dân cư, bệnh viện và văn phòng, những nơi cần quan tâm đến độ nhạy tiếng ồn.

5. Cường độ ngắn mạch

Sự kết hợp của cuộn dây lá mỏng (nếu được sử dụng), kẹp chắc chắn và cách điện sấy khô chân không mang lại cho S11 khả năng chịu ngắn mạch tốt. Nó có thể xử lý dòng điện sự cố mà không làm biến dạng cuộn dây.

6. Cuộc sống lâu dài

Vì dầu được bịt kín khỏi không khí và hơi ẩm nên hệ thống cách điện của máy biến áp xuống cấp chậm hơn nhiều. S11 được thiết kế để hoạt động trong 20-30 năm với mức bảo trì tối thiểu.

7. Bảo trì thấp

Không lấy mẫu dầu, không bổ sung, không bảo trì bảo quản. Thiết kế kín hoàn toàn có nghĩa là việc bảo trì định kỳ phần lớn chỉ giới hạn ở việc vệ sinh bên ngoài và kiểm tra định kỳ các ống lót và thiết bị đầu cuối.

Chọn đúng máy biến áp S11

Việc chọn máy biến áp S11 đòi hỏi phải có công suất, điện áp và điều kiện môi trường phù hợp với ứng dụng của bạn.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Áp dụng mức biên an toàn - thường là 20-30% để mở rộng trong tương lai.

Xếp hạng tiêu chuẩn S11: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Bước 2 - Chỉ định điện áp sơ cấp và thứ cấp

Bước 3 - Chọn nhóm kết nối

Dyn11 — được khuyên dùng cho hầu hết các ứng dụng. Kết nối điện áp cao delta cung cấp đường dẫn cho dòng điện hài và cải thiện khả năng ngắn mạch.

Yyn0 — đơn giản hơn nhưng ít phù hợp hơn với tải không cân bằng.

Bước 4 - Kiểm tra môi trường cài đặt

Bước 5 - Xác nhận vật liệu cuộn dây

Đồng — tuổi thọ cao hơn, độ dẫn điện tốt hơn, được khuyên dùng cho các ứng dụng quan trọng.

Nhôm - chi phí ban đầu thấp hơn, nhưng yêu cầu tiết diện lớn hơn với cùng tổn thất.

Bước 6 - Xem xét các phụ kiện bảo vệ

Đối với máy biến áp trên 800kVA, rơ le khí và thiết bị giảm áp là tiêu chuẩn. Đối với các ứng dụng quan trọng, hãy cân nhắc sử dụng máy theo dõi nhiệt độ có các điểm tiếp xúc cảnh báo từ xa.

suy nghĩ cuối cùng

Máy biến áp phân phối ngâm dầu S11 không phải là model mới nhất hoặc hào nhoáng nhất trên thị trường. Nó đã được thay thế về hiệu quả bởi các thiết kế hợp kim S13, S20 và không vô định hình.

Tuy nhiên, nó vẫn là phương tiện đã được chứng minh, đáng tin cậy, tiết kiệm chi phí cho hàng triệu công trình lắp đặt trên toàn thế giới. Nó mang lại sự cải thiện hiệu quả đáng kể so với các mẫu S9 và S10 cũ hơn, với cấu trúc kín hoàn toàn giúp kéo dài tuổi thọ dầu và giảm thiểu việc bảo trì.

Nếu bạn đang nâng cấp một máy biến áp cũ hơn, thay thế một thiết bị bị hỏng hoặc xây dựng mạng lưới phân phối mới trong đó ngân sách và độ tin cậy đều quan trọng thì S11 vẫn là một lựa chọn chắc chắn và hợp lý. Nó không có tổn thất thấp nhất so với bất kỳ máy biến áp nào từng được tạo ra. Nhưng nó có mức tổn thất thấp nhất so với bất kỳ máy biến áp nào phù hợp với ngân sách thực tế cho nhiều dự án.
