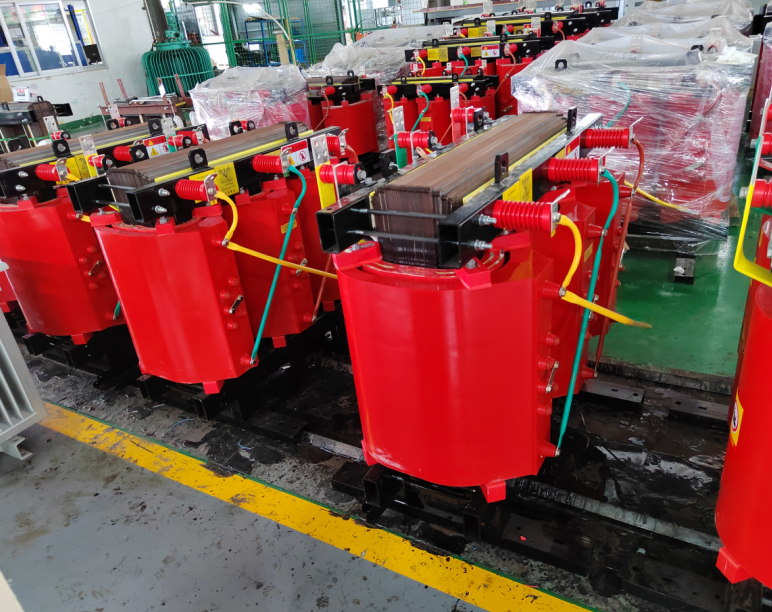

Máy biến áp loại khô SCB10 là gì？

Máy biến áp loại khô SCB10 là máy biến áp đúc nhựa epoxy ba pha được thiết kế cho các ứng dụng trong nhà, nơi mối quan tâm về an toàn cháy nổ và môi trường là tối quan trọng. Ký hiệu "SCB" cho bạn biết nó là gì: S dành cho ba pha, C dành cho nhựa đúc (epoxy) và B dành cho cuộn dây lá mỏng ở phía điện áp thấp. "10" là mã hiệu suất — thế hệ đại diện cho một bước tiến đáng kể về hiệu quả khi nó được giới thiệu.

Không giống như máy biến áp ngâm trong dầu dựa vào dầu khoáng dễ cháy để cách điện và làm mát, SCB10 sử dụng nhựa epoxy rắn để bọc cuộn dây của nó. Không có dầu có nghĩa là không có nguy cơ cháy, không có nguy cơ rò rỉ và không cần bảo dưỡng dầu. Nó chạy sạch sẽ, yên tĩnh và an toàn — ngay giữa tòa nhà nếu cần.

Tại sao điều đó lại quan trọng?

Bởi vì các tòa nhà hiện đại – bệnh viện, trung tâm dữ liệu, trung tâm mua sắm, sân bay – có những yêu cầu nghiêm ngặt về an toàn cháy nổ. Máy biến áp chứa dầu ở tầng hầm là nguy cơ hỏa hoạn cần có biện pháp ngăn chặn và chữa cháy đặc biệt. Máy biến áp loại khô như SCB10 có thể được lắp đặt mà không cần phải có biện pháp phòng ngừa bổ sung nào. Nó có khả năng chống cháy, tự dập tắt và không thải ra khí độc khi chịu áp lực nhiệt.

Nói tóm lại: nó đặt máy biến áp ở nơi có tải mà không có nguy cơ cháy nổ.

Làm thế nào mộtMáy biến áp loại khô SCB10Tác phẩm

Nguyên lý hoạt động giống như bất kỳ máy biến áp nào - cảm ứng điện từ. Nhưng về cơ bản việc xây dựng là khác nhau.

Bước 1 - Cốt lõi

Lõi từ được chế tạo từ thép silicon định hướng dạng hạt cán nguội có độ thấm cao, được lắp ráp bằng các khớp nối dạng bậc để giảm thiểu tổn thất không tải và tiếng ồn. Lõi được cố định bằng cấu trúc tấm giằng giúp loại bỏ nguy cơ phóng điện vào các bu lông xuyên qua.

Bước 2 - Cuộn dây cao áp

Cuộn dây điện áp cao sử dụng dây hình chữ nhật tráng men loại H (180°C), quấn theo cấu hình hình trụ phân đoạn. Thiết kế này giúp phân phối điện áp tốt hơn và khả năng chịu xung mạnh hơn. Sau đó, cuộn dây được đúc bằng nhựa epoxy có chất độn khoáng trong điều kiện chân không. Chất độn cải thiện khả năng tản nhiệt và độ bền cơ học đồng thời giảm hệ số giãn nở nhiệt của nhựa.

Bước 3 - Cuộn dây điện áp thấp

Cuộn dây điện áp thấp sử dụng cấu trúc cuộn lá mỏng. Lá đồng được quấn cách nhiệt giữa các lớp, sau đó được bịt kín bằng nhựa epoxy. Cấu trúc này mang lại khả năng chịu ngắn mạch tuyệt vời vì diện tích bề mặt rộng của lá kim loại phân phối dòng điện đều và tản nhiệt hiệu quả.

Bước 4 - Đóng gói

Cả hai cuộn dây đều được đúc dưới chân không và áp suất. Chân không loại bỏ không khí và độ ẩm trước khi nhựa được bơm vào, loại bỏ các khoảng trống có thể trở thành vị trí phóng điện một phần. Kết quả là tạo ra một hệ thống cách nhiệt dày đặc, không có khoảng trống, chống ẩm, bụi và ô nhiễm.

Bước 5 - Làm mát

Làm mát tiêu chuẩn là không khí tự nhiên (AN) - làm mát đối lưu qua cuộn dây. Để có công suất cao hơn, không khí cưỡng bức (AF) có quạt có thể tăng công suất lên khoảng 40%.

Bước 6 - Theo dõi nhiệt độ

Cảm biến Pt100 được gắn vào cuộn dây, kết nối với bộ điều khiển nhiệt độ để cung cấp:

Điều khiển khởi động/dừng quạt

Báo động nhiệt độ cao

Tín hiệu ngắt quá nhiệt

Kết quả: một máy biến áp có thể được lắp đặt trong nhà một cách an toàn, chạy sạch sẽ và yên tĩnh, đồng thời bảo vệ bản thân khỏi quá nhiệt.

Các loại phổ biến củaMáy biến áp SCB10

Máy biến áp loại khô SCB10 có nhiều công suất và cấu hình khác nhau.

Tùy chọn bao vây:

IP00 (Mở) — Không có vỏ bọc. Để lắp đặt bên trong phòng điện có khóa.

IP20 - Vỏ lưới. Bảo vệ khỏi sự tiếp xúc ngẫu nhiên với các bộ phận mang điện. Phổ biến nhất để sử dụng trong nhà.

IP23 - Vỏ chịu được thời tiết. Thích hợp cho các vị trí trong nhà có nước nhỏ giọt hoặc ngưng tụ.

Nhóm kết nối:

Dyn11 — phổ biến nhất, triệt tiêu sóng hài tốt hơn

Yyn0 — giải pháp thay thế tiêu chuẩn cho các ứng dụng chung

Tại saoMáy biến áp loại khô SCB10Vấn đề

Bởi vì máy biến áp an toàn nhất là máy biến áp không bị cháy hoặc rò rỉ.

Đây là lý do khiến SCB10 trở thành lựa chọn ưu tiên cho các lắp đặt quan trọng và nhạy cảm:

1. An toàn cháy nổ

Nhựa epoxy có khả năng chống cháy và tự dập tắt. Trong trường hợp có sự cố về điện, nhựa sẽ không hỗ trợ quá trình đốt cháy. Nó không giải phóng khí độc hoặc ăn mòn khi đun nóng. Đây là lý do chính khiến máy biến áp loại khô được yêu cầu trong nhiều quy chuẩn xây dựng.

2. An toàn môi trường

Không có dầu có nghĩa là không có nguy cơ ô nhiễm đất hoặc nước ngầm. Không cần ngăn chặn sự cố tràn. Không thải bỏ dầu khi hết tuổi thọ. Đối với các chứng nhận công trình xanh và các vị trí nhạy cảm với môi trường, đây là một lợi thế lớn.

3. Bảo trì thấp

Việc đóng gói nhựa là vĩnh viễn. Không kiểm tra dầu, không lọc dầu, không nạp tiền. Máy biến áp được thiết kế để có tuổi thọ sử dụng hơn 30 năm với mức bảo trì tối thiểu - chỉ cần thỉnh thoảng vệ sinh bụi khỏi vỏ.

4. Chống ẩm

Hệ thống nhựa kín bảo vệ cuộn dây khỏi sự xâm nhập của hơi ẩm. Máy biến áp SCB10 có thể hoạt động ở độ ẩm 100% và có thể được cấp điện trở lại sau khi tắt máy mà không cần thực hiện quy trình sấy khô.

5. Tiếng ồn thấp

Mức tiếng ồn điển hình là dưới 50dB đối với hầu hết các xếp hạng - đủ yên tĩnh để lắp đặt trong các tòa nhà có người ở mà không cần xử lý âm thanh đặc biệt.

6. Chịu được ngắn mạch

Cuộn dây lá mỏng và lớp bọc nhựa rắn mang lại cho SCB10 khả năng chịu ngắn mạch tuyệt vời. Nó có thể xử lý các lực cơ học khổng lồ khi xảy ra sự cố mà không làm biến dạng cuộn dây.

7. Kiểm soát phóng điện cục bộ

Đúc chân không giúp loại bỏ các khoảng trống trong lớp cách nhiệt. Mức phóng điện cục bộ thường dưới 10pC — tốt hơn đáng kể so với nhiều thiết kế loại khô cũ.

8. Khả năng quá tải

Với hệ thống làm mát bằng không khí cưỡng bức (AF), máy biến áp có thể cung cấp tới 140-150% công suất định mức. Điều này cung cấp khoảng trống hữu ích cho tải cao điểm hoặc điều kiện khẩn cấp.

Nếu không có những tính năng này, việc lắp đặt máy biến áp trong tòa nhà cao tầng hoặc bệnh viện sẽ cần có hầm chống cháy, ngăn chứa dầu và hệ thống thông gió rộng rãi - tất cả đều tốn tiền và tiêu tốn không gian. SCB10 loại bỏ những yêu cầu đó.

Lựa chọn máy biến áp loại khô SCB10 phù hợp

Việc lựa chọn máy biến áp SCB10 đòi hỏi phải xem xét công suất, môi trường và ứng dụng.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Bao gồm việc mở rộng trong tương lai - thường là tỷ lệ ký quỹ 20-30%. Kích thước tiêu chuẩn SCB10 dao động từ 30kVA đến 2500kVA.

Bước 2 - Chỉ định điện áp

Bước 3 - Chọn nhóm kết nối

Dyn11 — được khuyên dùng cho hầu hết các cài đặt hiện đại. Cuộn dây điện áp cao nối tam giác làm giảm dòng điện hài và tạo đường dẫn cho dòng điện thứ tự không.

Yyn0 — đơn giản hơn nhưng mang lại ít triệt tiêu hài âm hơn.

Bước 4 - Chọn loại vỏ

Bước 5 - Kiểm tra làm mát và giảm tốc độ

Tiêu chuẩn: Không khí tự nhiên (AN) - công suất định mức đầy đủ

Không khí cưỡng bức (AF): Thêm quạt để đạt công suất 140-150% — nhưng hãy xác nhận với nhà cung cấp

Giảm độ cao: trên 1000m, phải giảm công suất. Giảm nhiệt độ môi trường xung quanh: trên 40°C, phải giảm công suất.

Bước 6 - Xác minh lớp cách điện

SCB10 sử dụng lớp cách nhiệt Loại F (155°C) hoặc Lớp H (180°C). Cấp nhiệt độ cao hơn có nghĩa là khả năng chịu quá tải tốt hơn và tuổi thọ nhiệt dài hơn.

Bước 7 - Kiểm tra bộ điều khiển nhiệt độ

Máy biến áp SCB10 hiện đại bao gồm bộ điều khiển nhiệt độ với:

Cảm biến Pt100 3 dây được nhúng trong cuộn dây

Hiển thị kỹ thuật số nhiệt độ cuộn dây

Quạt khởi động/dừng ở ngưỡng được lập trình

Đầu ra cảnh báo và chuyến đi (tiếp điểm khô)

Giao tiếp RS485/Modbus tùy chọn

suy nghĩ cuối cùng

Máy biến áp loại khô SCB10 đại diện cho một kỷ nguyên cụ thể trong công nghệ máy biến áp — một thế hệ mang lại tổn hao thấp hơn đáng kể, độ ồn thấp hơn và độ tin cậy cao hơn so với phiên bản tiền nhiệm SCB9. Vào thời điểm đó, nó là tiêu chuẩn để phân phối điện trong nhà hiện đại.

Và nó vẫn là một lựa chọn vững chắc cho nhiều ứng dụng ngày nay — đặc biệt đối với các dự án mà ngân sách là vấn đề được cân nhắc. Trong khi các mẫu SCB11, SCB13 và SCB18 hiệu suất cao hơn hiện thậm chí còn có mức tổn thất thấp hơn, thì SCB10 vẫn đáp ứng các tiêu chuẩn hiện hành và cung cấp dịch vụ an toàn, đáng tin cậy cho vô số tòa nhà trên toàn thế giới.

Nếu bạn đang lắp đặt máy biến áp trong tòa nhà thương mại, bệnh viện, trung tâm dữ liệu hoặc bất kỳ địa điểm nào mà vấn đề an toàn cháy nổ và môi trường là điều tối quan trọng thì có thể cần phải có máy biến áp loại khô. SCB10 mang lại sự cân bằng phù hợp giữa an toàn, hiệu quả và tiết kiệm chi phí cho nhiều ứng dụng đó.

Nó không có dầu để rò rỉ, cháy hoặc tràn. Nó không yêu cầu kiểm tra dầu định kỳ. Nó không cần một hầm chống cháy. Nó chỉ ngồi đó, lặng lẽ thực hiện công việc của mình, năm này qua năm khác. Nguồn điện sạch, an toàn, đáng tin cậy — ngay tại nơi bạn cần.
