Nguồn cung cấp mạch điều khiển: Không phải thứ gì đó để cắt góc

Khả năng thực hiện công việc của máy CNC phụ thuộc vào trục chính, dụng cụ và động cơ servo. Nhưng liệu nó có chạy ổn định và không có lỗi hay không thường phụ thuộc vào các bộ phận nhỏ, đơn giản—PLC, rơ-le, công tắc tơ và đèn báo.

Nguồn điện cho các mạch điều khiển này không phải là thứ bạn có thể thỏa hiệp.

Máy biến áp điều khiển máy công cụ dòng JBK3 được thiết kế nhằm mục đích cung cấp điện cho hệ thống điều khiển của máy công cụ và thiết bị tự động hóa. Nó không dẫn động động cơ trục chính hoặc cung cấp năng lượng cho các dụng cụ cắt. Nhiệm vụ của nó là cung cấp năng lượng cho "bộ não" của máy — giữ cho PLC không bị trục trặc, công tắc tơ không bị rung và dữ liệu cảm biến không bị trôi.

cái gì làMáy biến áp điều khiển máy công cụ JBK3r?

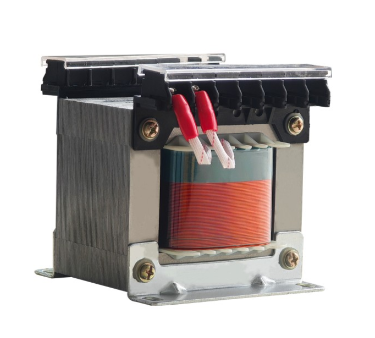

Máy biến áp điều khiển máy công cụ dòng JBK3 là máy biến áp điều khiển loại khô một pha được thiết kế cho mạch AC 50 60Hz với điện áp đầu vào không quá 660V. Nó giảm điện áp nguồn chính xuống mức mà hệ thống điều khiển thực sự cần—phổ biến nhất là 220V, 110V, 36V, 24V, 12V và 6V.

Nó không phải là một máy biến áp điện. Nó không xử lý dòng điện cao. Nhiệm vụ của nó là cung cấp nguồn điện sạch, ổn định cho các mạch điều khiển, chiếu sáng cục bộ và đèn tín hiệu của hệ thống điện máy công cụ.

Công suất dao động từ 40VA đến 2500VA—một máy biến áp nhỏ hỗ trợ hoạt động ổn định của toàn bộ hệ thống điều khiển.

Nó khác với máy biến áp thông thường như thế nào?

Một máy biến áp thông thường chỉ "thay đổi điện áp" - bất cứ thứ gì đi vào, điện áp sẽ đi ra khác nhau. Thế thôi.

JBK3 được thiết kế đặc biệt cho các mạch điều khiển. Sự khác biệt là:

Cách ly thứ cấp sơ cấp hoàn chỉnh: Đây là máy biến áp cách ly thực sự, không phải máy biến áp tự ngẫu. Nhiễu, xung điện và rò rỉ từ mạch chính không đến được phía điều khiển.

Nhiều cuộn dây đầu ra: Một máy biến áp có thể cung cấp nhiều điện áp cùng lúc—220V cho PLC, 110V cho công tắc tơ, 24V cho đèn báo. Tất cả từ một đơn vị.

Thiết kế nhỏ gọn: Được thiết kế nhằm mục đích lắp đặt tủ điều khiển—không chiếm không gian quý giá.

Thiết bị đầu cuối an toàn: Tùy chọn kết nối kiểu uốn và phích cắm, có vỏ bọc thiết bị đầu cuối chống cảm ứng.

Công nghệ cốt lõi: Vật liệu rắn, Quy trình âm thanh

Lõi: Thép silicon định hướng cán nguội chất lượng cao, tổn thất thấp. Tổn thất thấp, tiếng ồn thấp, nhiệt độ tăng thấp.

Cuộn dây: Dây dẫn bằng đồng nguyên chất (nhôm có sẵn theo yêu cầu), định mức ở 180°C, chịu được điện áp 2500V (so với 5000V).

Cách nhiệt: Vật liệu cách nhiệt loại H, được xử lý bằng phương pháp ngâm tẩm chân không (VPI) — chống ẩm, chống bụi và chống rung, giúp giảm đáng kể rủi ro hỏng lớp cách nhiệt.

Tuân thủ tiêu chuẩn: Được thiết kế dựa trên công nghệ của Siemens từ những năm 1980, JBK3 đáp ứng VDE0551, IEC204 1, IEC439, GB5226.1 và các tiêu chuẩn quốc tế khác.

ở đâuMáy biến áp điều khiển máy công cụ JBK3Đã sử dụng?

JBK3 được tìm thấy trong một loạt các ứng dụng:

Máy công cụ: Máy CNC, trung tâm gia công, máy phay, máy mài, máy khoan—nguồn điện mạch điều khiển của bất kỳ máy nào

Máy móc công nghiệp: Thiết bị đóng gói, máy ép phun, máy dệt, máy in

Tự động hóa công nghiệp: Hệ thống điều khiển PLC, bảng rơle, cuộn dây contactor

Chiếu sáng cục bộ: Đèn làm việc của máy, đèn bảo trì và kiểm tra

Chỉ báo tín hiệu: Đèn báo trạng thái thiết bị, đèn báo động

Thiết bị nhập khẩu: Máy công cụ chính xác, thiết bị y tế, thiết bị đo đạc

Nói tóm lại: bất cứ nơi nào máy công cụ và hệ thống tự động hóa cần khả năng điều khiển, có thể có JBK3 đằng sau nó.

Làm thế nào để chọn đúng

Ba điều quan trọng: công suất, điện áp và môi trường lắp đặt.

Bước 1 - Xác định công suất

Cộng tổng công suất của tất cả các bộ phận điều khiển—công suất giữ công tắc tơ, mức tiêu thụ PLC, đèn báo, cảm biến—sau đó cộng biên độ an toàn 30-50%. Không đặt kích thước quá chặt: dòng khởi động khi công tắc tơ đóng cao hơn đáng kể so với dòng giữ ở trạng thái ổn định.

Định mức tiêu chuẩn: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Bước 2 - Chỉ định điện áp

Cần một điện áp không tiêu chuẩn? Tùy chọn tùy chỉnh có sẵn.

Bước 3 - Xem xét môi trường cài đặt

suy nghĩ cuối cùng

Máy biến áp điều khiển máy công cụ JBK3 không phải là công nghệ cao. Nó không có màn hình, không kết nối Wi Fi, không gây chú ý.

Những gì nó làm rất đơn giản và cần thiết: nó cung cấp nguồn điện sạch, ổn định cho hệ thống điều khiển.

Đối với các nhà máy đang vật lộn với trục trặc của PLC, công tắc tơ bị giật và việc tắt máy không rõ nguyên nhân, sự khác biệt là ngay lập tức. Mạch điều khiển ổn định và máy ngừng hoạt động.

Nguồn điện của mạch điều khiển không phải là thứ có thể cắt giảm được. Nguồn điện ổn định có nghĩa là máy móc ổn định.
