Máy biến áp tự động SBK hoạt động như thế nào?

– Giải mã bí mật đằng sau hộp điện áp tiện dụng đó

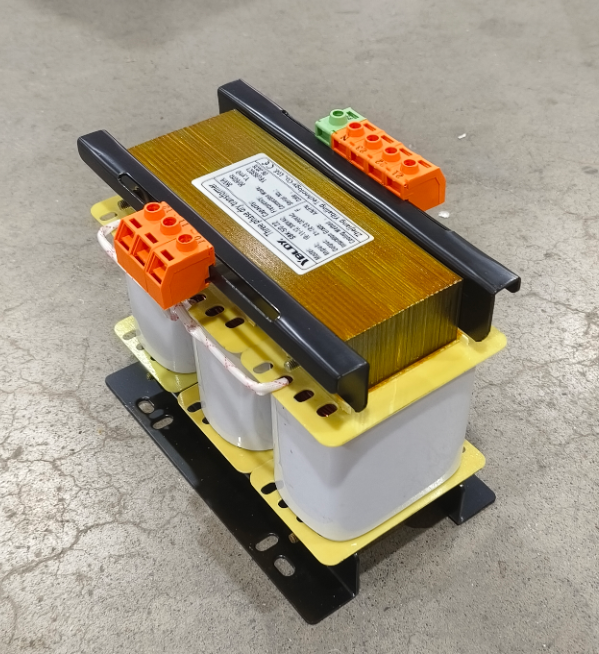

Đi vào hầu hết các tầng của nhà máy, bạn sẽ thấy một hộp kim loại hình vuông có in chữ “SBK” trên nhãn. Nó nằm lặng lẽ trong một góc, nhưng nó giải quyết được cơn đau đầu liên tục xuất hiện: bạn có một chiếc máy mới sáng bóng được nhập khẩu từ nước ngoài, nhưng định mức điện áp của nó không phù hợp với lưới điện địa phương của bạn. Cắm hộp này vào giữa và máy sẽ hoạt động. Đó là máy biến áp tự ngẫu SBK đang hoạt động.

Vậy điều gì thực sự đang diễn ra bên trong?

Hãy bỏ qua những thuật ngữ nặng nề trong sách giáo khoa và chia nhỏ nó bằng ngôn ngữ đơn giản.

Một cuộn dây, hai công việc

Một máy biến áp cách ly thông thường có hai cuộn dây riêng biệt – sơ cấp và thứ cấp – được cách điện với nhau. Nguồn điện truyền qua cảm ứng từ nhưng mạch đầu vào và đầu ra không bao giờ chạm vào nhau.

cácMáy biến áp tự ngẫu SBKcó cách tiếp cận kinh tế hơn. Nó chỉ sử dụng một cuộn dây liên tục duy nhất, với một số điểm nối dọc theo chiều dài của nó. Bạn kết nối đầu vào với một phần của cuộn dây và đầu ra với phần khác.

Hãy nghĩ về nó giống như một sợi dây dài: bạn buộc một nút ở đâu đó ở giữa. Móc một đầu vào nguồn điện và nhận đầu ra từ một vị trí khác – điện áp thay đổi vì bạn chỉ sử dụng một phần của dây. Do đầu vào và đầu ra dùng chung một đoạn lớn của cùng một cuộn dây nên máy biến áp dựa vào cả khớp nối từ và kết nối điện trực tiếp.

Bước lên hay bước xuống? Tất cả phụ thuộc vào nơi bạn chạm vào.

Đây là một ví dụ cụ thể. Giả sử bạn áp dụng 380V trên toàn bộ cuộn dây, nhưng bạn lấy đầu ra từ một điểm nhấn ở vị trí 200V - bạn sẽ nhận được 200V. Đó là bước xuống. Xoay ngược lại: cấp 200V vào phần đó và kéo 380V từ toàn bộ cuộn dây, và bạn đã tiến lên.

Nguyên lý vật lý là cảm ứng điện từ cũ – dòng điện xoay chiều tạo ra từ trường thay đổi, tạo ra điện áp dọc theo cuộn dây. Di chuyển vòi, di chuyển tỷ lệ điện áp. Đơn giản, thẳng thắn và vững chắc.

Tại sao nhiều nhà sản xuất thiết bị lại tin tưởngMáy biến áp tự ngẫu SBK?

Ba lý do lớn.

Đầu tiên, nó tiết kiệm vật liệu và tiền bạc. Bởi vì một phần của cuộn dây thực hiện nhiệm vụ kép nên bạn cần ít đồng (hoặc nhôm) hơn và lõi nhỏ hơn so với máy biến áp cách ly có cùng mức công suất. Điều đó có nghĩa là thiết bị nhẹ hơn, nhỏ gọn hơn với chi phí thấp hơn.

Thứ hai, hiệu quả cao hơn, nhiệt độ thấp hơn. Ít mất đồng và ít mất sắt hơn nên ít lãng phí năng lượng hơn. Theo thời gian – đặc biệt đối với các tổ máy lớn có công suất hàng trăm hoặc hàng nghìn kVA – mức tiết kiệm điện thực sự tăng lên.

Thứ ba, đó là một giải pháp linh hoạt cho thiết bị “điện áp lạ”. Nhiều máy công cụ chính xác, bộ truyền động servo, máy ép phun và thiết bị điện tử đến từ Nhật Bản, Châu Âu hoặc Mỹ với điện áp danh định như 200V, 220V, 110V hoặc 100V. Lưới điện địa phương của chúng tôi thường có điện áp 380V/220V. Dòng SBK cho phép bạn tùy chỉnh nhiều tổ hợp vòi để bạn có thể quay số chính xác điện áp mà thiết bị của bạn “thích ăn”.

Lưu ý: đây không phải là máy biến áp cách ly

Điều này rất quan trọng. Máy biến áp tự động SBK không cung cấp cách ly điện giữa đầu vào và đầu ra. Vì các cuộn dây có chung một phần nên cuộn sơ cấp và thứ cấp được nối điện. Nếu bạn cần cách ly điện để đảm bảo an toàn, lọc ồn, chống sốc thì nên chọn máy biến áp cách ly thực sự. Nhưng nếu nhu cầu duy nhất của bạn là chuyển đổi điện áp – và bạn quan tâm đến chi phí – thì SBK là một lựa chọn cực kỳ hiệu quả.

Bạn thực sự tìm thấy ở đâu Máy biến áp tự ngẫu SBKtrong cuộc sống thực?

Bên cạnh các máy công cụ và thiết bị nhập khẩu mà tôi đã đề cập, bạn cũng sẽ thấy máy biến áp SBK trong bảng phân phối chiếu sáng, sân khấu ngoại thất cho bộ chỉnh lưu, trạm sạc, hệ thống điện đường hầm và tàu điện ngầm, tủ điều khiển thang máy trong các tòa nhà cao tầng – hầu như ở bất kỳ nơi nào bạn cần thay đổi cấp điện áp mà không cần cách ly.

Để gói nó lại

Máy biến áp tự ngẫu SBK không phải là khoa học tên lửa. Về cốt lõi, nó chỉ là một cuộn dây có nấc duy nhất và cảm ứng điện từ cũ tốt. Nó sử dụng ít vật liệu hơn, lãng phí ít năng lượng hơn và giải quyết một trong những vấn đề đau đầu về điện áp không phù hợp phổ biến nhất mà bạn thường gặp ở xưởng sản xuất. Không có mánh lới quảng cáo cầu kỳ - chỉ là một cỗ máy vững chắc, thiết thực, luôn chạy lặng lẽ trong nhiều năm. Và đó, trong cuốn sách của tôi, chính xác là thiết bị công nghiệp tốt nên có.
