Bỏ qua tủ khởi động mềm

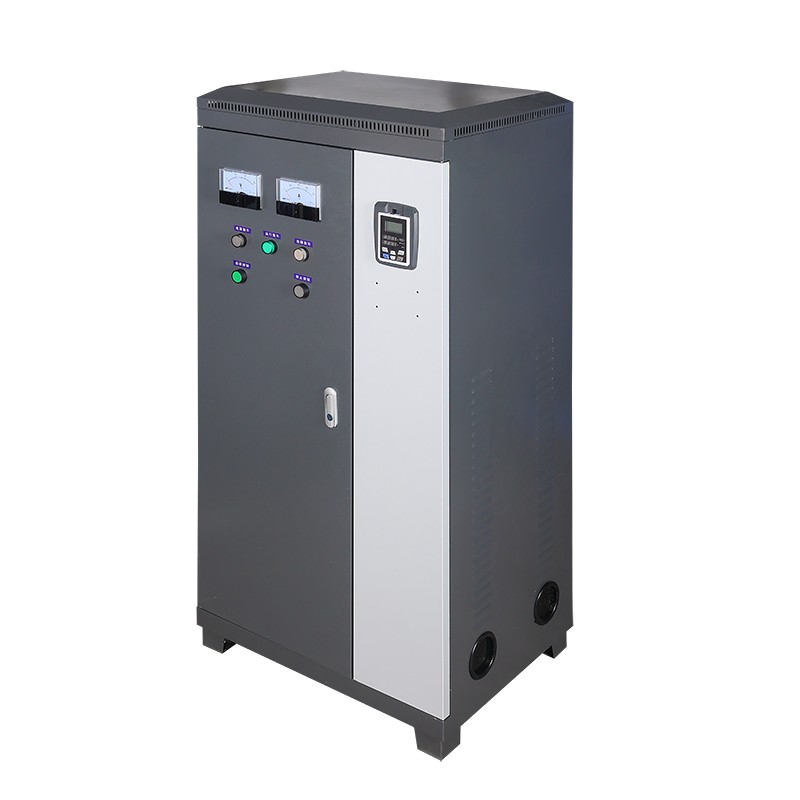

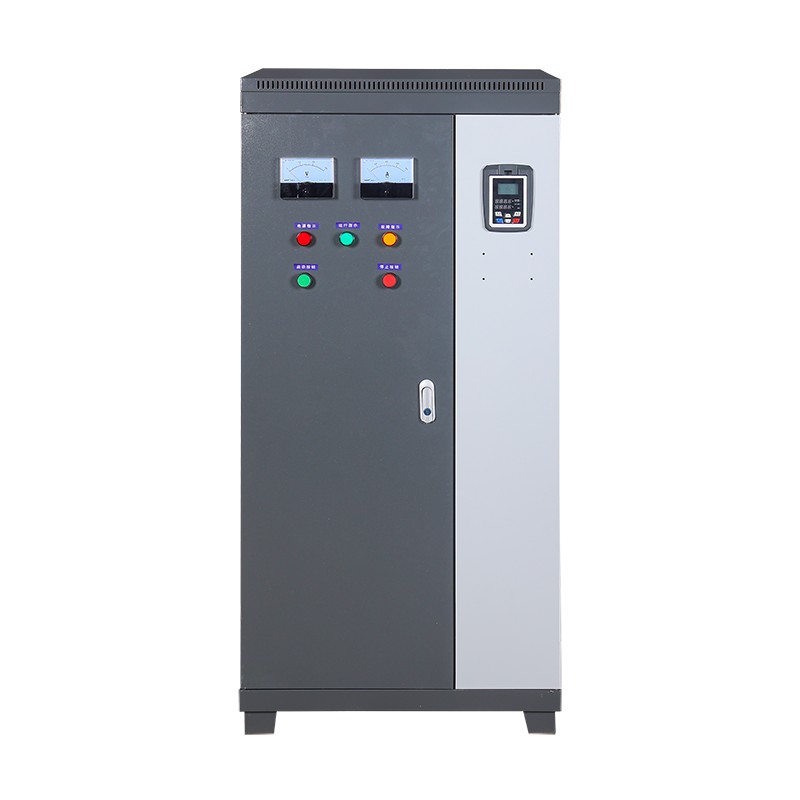

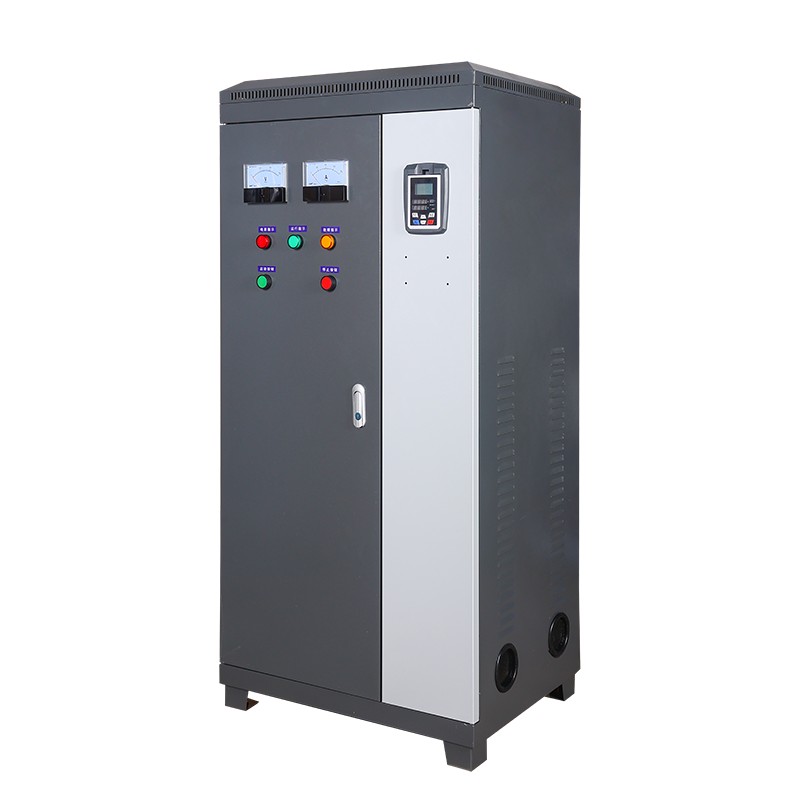

Tủ khởi động mềm bypass là một thiết bị điều khiển và khởi động động cơ tích hợp và thông minh. Nó kết hợp khéo léo bộ khởi động mềm thyristor với hệ thống công tắc tơ bypass trong một tủ tiêu chuẩn.
Chế độ làm việc cốt lõi được chia thành hai giai đoạn: Khi động cơ khởi động, điện áp và dòng điện cấp vào động cơ được điều khiển chính xác bởi bộ khởi động mềm bên trong tủ, đạt được khởi động mềm êm ái và không bị va đập, giải quyết hiệu quả các vấn đề sốc lưới và ứng suất cơ học do khởi động trực tiếp.

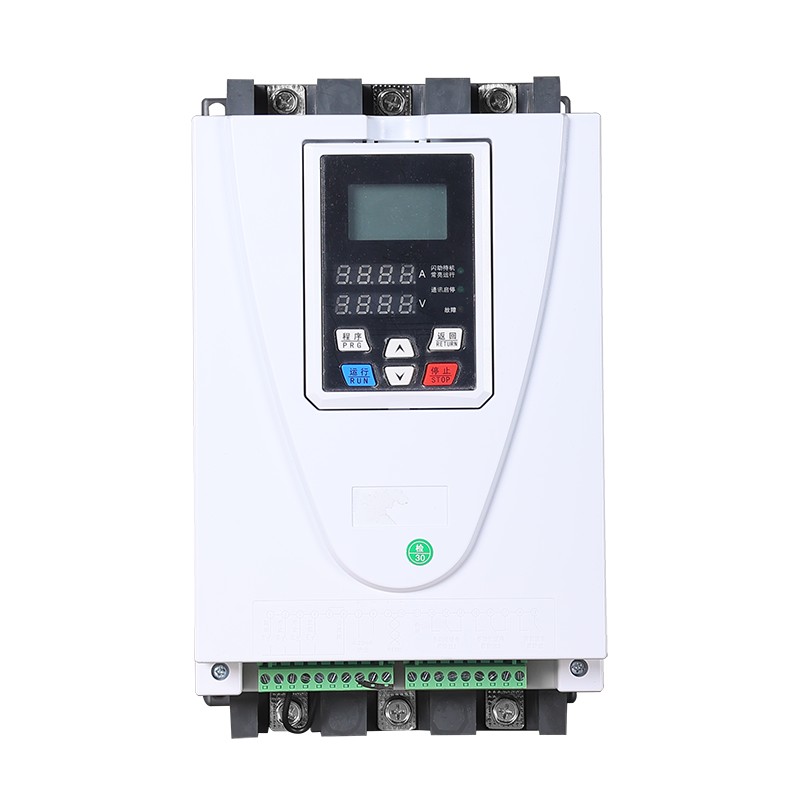

Tủ khởi động mềm trực tuyến VS. Bỏ qua tủ khởi động mềm

Vật liệu cốt lõi

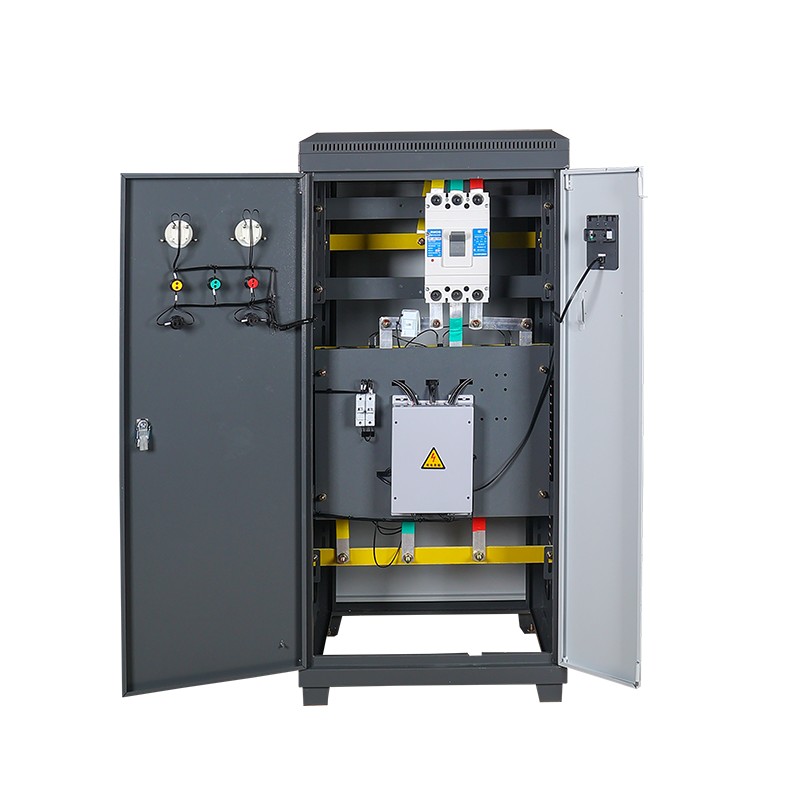

Các thành phần cốt lõi của tủ khởi động mềm bypass có thể được coi là một hệ thống được thực hiện thông qua sự cộng tác của một số bộ phận chính:
Lõi chức năng nằm trong thyristor (chất bán dẫn gốc silicon) của bộ khởi động mềm và các công tắc tơ công suất lớn (có tiếp điểm bằng hợp kim bạc) của bộ phận bypass.
Cái trước đạt được khả năng kiểm soát điện áp trơn tru trong giai đoạn khởi động, trong khi cái trước mang toàn bộ dòng điện trong quá trình hoạt động ở trạng thái ổn định. Lõi điều khiển của tủ khởi động mềm bypass là chip vi xử lý tích hợp, chịu trách nhiệm logic và tính toán cho toàn bộ hệ thống.

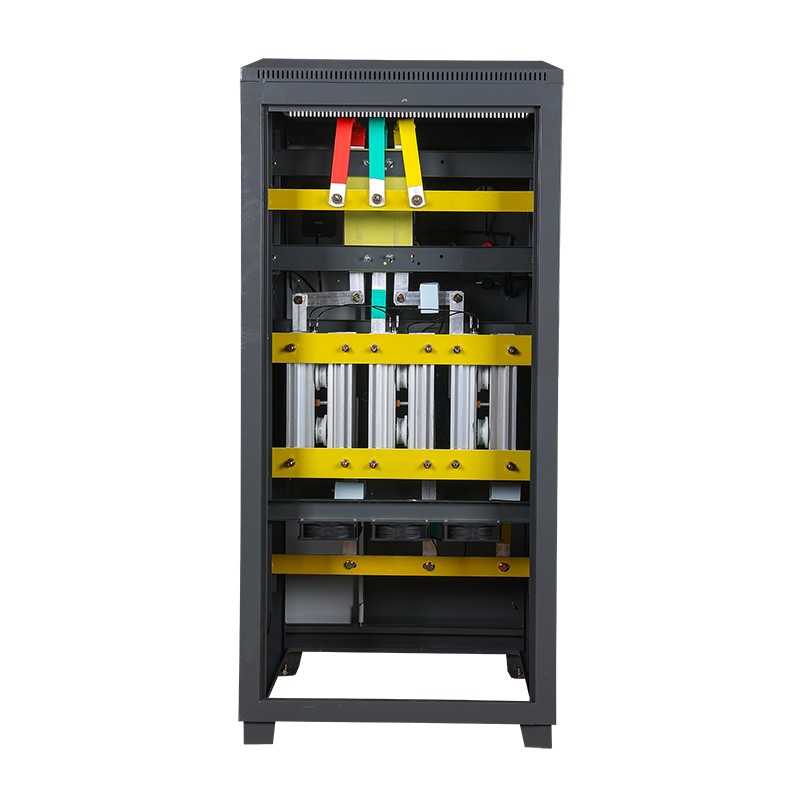

Đường dẫn dòng điện của toàn bộ hệ thống được kết nối bằng các thanh cái bằng đồng có độ tinh khiết cao.
Tất cả các bộ phận được lắp đặt trên cấu trúc khung mạ nhôm-kẽm chống ăn mòn, an toàn về điện được đảm bảo bằng các bộ phận cách điện bằng nhựa kỹ thuật.
Đối với các model công suất cao, bộ tản nhiệt và quạt làm mát bằng hợp kim nhôm cũng được trang bị để xử lý nhiệt và tuyến phòng thủ an toàn được hình thành bởi các bộ phận bảo vệ như cầu chì và rơle nhiệt.
Sức mạnh tổng hợp của những vật liệu này cuối cùng đã đạt được mục tiêu thiết kế là khởi động trơn tru, vận hành hiệu quả cũng như độ an toàn và độ tin cậy cho thiết bị.
Các vật liệu cốt lõi được sử dụng trong tủ khởi động mềm bypass của chúng tôi đều đã được các kỹ sư Ibaling lựa chọn cẩn thận và có chất lượng cao. Tủ khởi động mềm bypass được sản xuất bằng vật liệu cốt lõi này có chất lượng vượt xa tiêu chuẩn và có tính ổn định cao trong hoạt động.

Quá trình thử nghiệm

Thử nghiệm tại nhà máy của tủ khởi động mềm bypass là một quy trình xác minh có hệ thống, nghiêm ngặt được thiết kế để mô phỏng các điều kiện vận hành thực tế và đảm bảo rằng các chức năng, độ an toàn và độ tin cậy đáp ứng các tiêu chuẩn. Toàn bộ quá trình tuân theo nguyên tắc tĩnh trước, sau động; các thành phần riêng biệt trước tiên, sau đó là toàn bộ máy.
Bước đầu tiên là thử nghiệm riêng biệt và tĩnh của tủ khởi động mềm bypass. Khi không kết nối với nguồn điện chính, tất cả các bộ phận cốt lõi bên trong tủ khởi động mềm rẽ nhánh đều được kiểm tra riêng lẻ, chẳng hạn như kiểm tra các đặc tính cơ học và điện trở tiếp điểm của công tắc tơ rẽ nhánh, xác minh tỷ số biến đổi và cực tính của máy biến dòng điện/điện áp, đồng thời tiến hành kiểm tra độ chính xác của dây dẫn 100% và điện trở cách điện ( ≥10MΩ) cũng như kiểm tra điện áp chịu tần số nguồn (ví dụ: 2kV/1 phút) trên tất cả các mạch điều khiển thứ cấp để đảm bảo độ chính xác và an toàn cơ bản.
Đồng thời, theo yêu cầu của khách hàng, đặt trước các thông số khởi động và hoàn thành tất cả các bài kiểm tra chức năng của giao diện người-máy.
Sau đó, bước vào giai đoạn thử nghiệm chức năng và động cốt lõi. Sau khi kết nối với nguồn điện gỡ lỗi, trước tiên hãy xác minh trình tự pha và hiển thị điện áp của mạch chính. Phần quan trọng nhất là kiểm tra logic chuyển mạch rẽ nhánh, yêu cầu sử dụng máy hiện sóng để ghi lại và xác minh rằng đầu ra thyristor và công tắc tơ rẽ nhánh có thể đạt được chuyển mạch trơn tru, không có hồ quang và không bị va đập tại điểm giao nhau 0 của điện áp. Đây là giá trị cốt lõi trong thiết kế bypass của tủ khởi động mềm bypass.
Sau đó, kết nối hộp tải mô phỏng động cơ hoặc động cơ công suất nhỏ để tiến hành thử nghiệm quá trình khởi động mềm và dừng mềm hoàn chỉnh.và mô phỏng các lỗi khác nhau như quá dòng, mất pha và rôto bị khóa để xác minh rằng tất cả các chức năng bảo vệ có thể hoạt động chính xác và nhanh chóng theo các giá trị đã đặt. Cuối cùng, thực hiện thao tác tải liên tục trong vài giờ (kiểm tra lão hóa), trong đó thiết bị chụp ảnh nhiệt hồng ngoại được sử dụng để theo dõi mức tăng nhiệt độ của các bộ phận chính như bộ tản nhiệt thyristor và các điểm kết nối thanh cái, đảm bảo rằng nó vẫn nằm trong giới hạn an toàn (ví dụ: mức tăng nhiệt độ ≤ 70K), để phát hiện bất kỳ lỗi thiết kế hoặc quy trình tiềm ẩn nào.
Sau khi vượt qua tất cả các thử nghiệm, hãy tiến hành kiểm tra vệ sinh lần cuối, siết chặt lại các ốc vít và đính kèm "Báo cáo thử nghiệm tại nhà máy cho Tủ khởi động mềm bypass" (bao gồm tất cả dữ liệu đo được), bản vẽ, giấy chứng nhận tuân thủ, v.v., trước khi đóng gói để vận chuyển.
