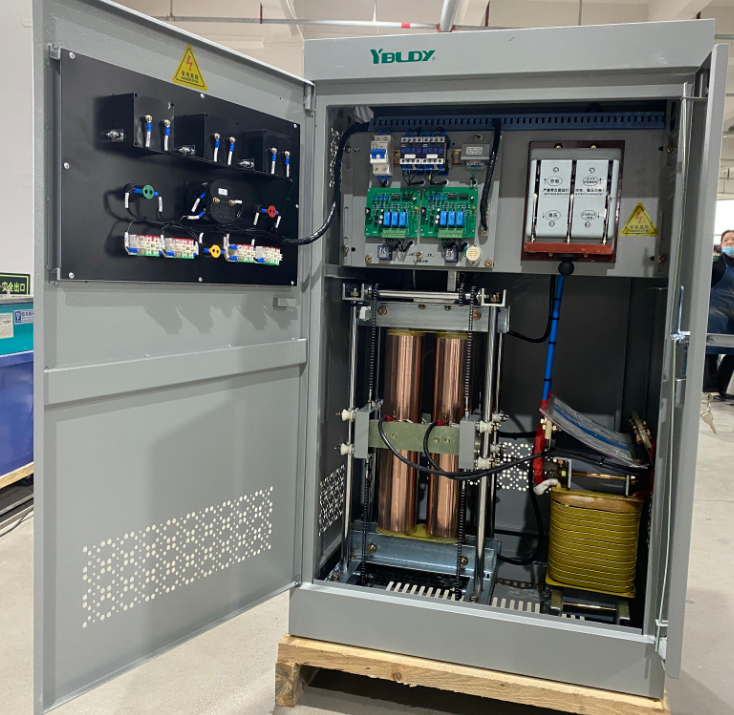

Bộ ổn định điện áp servo DBW là gì？

Một pha, sức mạnh nghiêm trọng

Hầu hết mọi người nghĩ bộ điều chỉnh điện áp như những chiếc hộp nhỏ cắm bên cạnh máy tính hoặc TV. Và vâng, những thứ đó tồn tại. Nhưng có một loại bộ điều chỉnh hoàn toàn khác - loại không đặt trên bàn làm việc. Nó nằm trong một nhà máy, cạnh dây chuyền sản xuất, cung cấp năng lượng cho các thiết bị tiêu thụ hàng chục, thậm chí hàng trăm kilowatt.

Bộ ổn áp servo DBWđược xây dựng cho tải lớn.

Họ xử lý những thứ nặng: máy CNC, hệ thống hình ảnh y tế, máy in khổ lớn, lò nướng công nghiệp, dây chuyền sản xuất, hệ thống điều hòa không khí trung tâm và dãy thang máy. Nếu nó tiêu thụ dòng điện lớn và chạy bằng nguồn điện một pha, có lẽ nó cần một trong những thứ này đằng sau nó.

Tại sao "Quyền lực cao" lại quan trọng

Bộ điều chỉnh một pha thông thường đạt mức vài kilovolt ampe (kVA). Có thể là 5kVA, có thể là 10kVA nếu bạn đẩy nó.

Bộ điều chỉnh công suất cao bắt đầu từ nơi chúng dừng lại. Ví dụ: các thiết bị dòng DBW có công suất từ ​​10kVA cho đến 180kVA — và một số thiết kế có công suất cao tới 300kVA. Lượng đó đủ để vận hành toàn bộ hệ thống chiếu sáng, điều hòa không khí và thiết bị sản xuất của toàn bộ xưởng chỉ bằng một nguồn cấp dữ liệu ổn định duy nhất.

Thách thức với tải lớn là chúng không chỉ tiêu thụ nhiều dòng điện hơn mà còn tiêu thụ theo cách gây khó khăn cho các cơ quan quản lý thông thường. Động cơ khởi động. Máy nén hoạt động. Thiết bị hàn hồ quang. Mỗi sự kiện này đều khiến điện áp giảm hoặc tăng vọt, đôi khi rất dữ dội. Một bộ điều chỉnh nhỏ sẽ bị ngắt, quá nóng hoặc đơn giản là không phản hồi đủ nhanh.

Bộ điều chỉnh công suất cao được thiết kế để hấp thụ những cú sốc đó và giữ cho đầu ra ổn định, bất kể tải như thế nào.

Làm saoBộ ổn áp servo DBWTác phẩm- Nguyên tắc đền bù

Dòng DBW, một trong những thiết kế một pha công suất cao phổ biến nhất, sử dụng cái gọi là quy định loại bù.

Đó là một sự sắp xếp thông minh. Bên trong thiết bị có 2 bộ phận chính:

Máy biến áp bù - mắc nối tiếp với đường dây điện chính

Bộ điều chỉnh điện áp tiếp điểm - điều chỉnh điện áp bù

Một mạch điều khiển liên tục theo dõi điện áp đầu ra. Khi phát hiện sai lệch - chẳng hạn như điện áp đầu vào giảm do một động cơ lớn mới khởi động - nó sẽ gửi tín hiệu đến động cơ servo. Động cơ di chuyển chổi than qua cuộn dây của bộ điều chỉnh tiếp điểm. Điều đó làm thay đổi điện áp đi vào cuộn sơ cấp của máy biến áp bù. Sau đó, máy biến áp bù sẽ cộng hoặc trừ điện áp từ đường dây chính, đưa đầu ra trở lại vị trí chính xác.

Tất cả điều này diễn ra tự động, liên tục và nhanh chóng — thường trong vòng 1,5 giây đối với thay đổi điện áp đầu vào 10%.

Cái hay của thiết kế này là nó không làm gián đoạn dòng điện. Nó không bật và tắt. Nó chỉ điều chỉnh điện áp lên xuống và điều chỉnh khi nó hoạt động.

Điều gì tạo nên một điều tốt đẹp ngoài

1. Nó không gây rối loạn dạng sóng

Một số bộ điều chỉnh làm biến dạng dạng sóng AC khi chúng điều chỉnh điện áp. Cái này thì không. Những gì đi ra giống hệt những gì đi vào - chỉ ổn định hơn. Đối với thiết bị hình ảnh y tế, dụng cụ thí nghiệm và máy móc chính xác, điều đó là không thể thương lượng.

2. Nó hiệu quả

Khi đầy tải, hiệu suất đạt trên 95%. Ở mức 50kVA trở lên, nó thậm chí còn tốt hơn - khoảng 98%. Điều đó có nghĩa là ít nhiệt hơn, ít lãng phí điện hơn và giảm chi phí vận hành trong suốt thời gian sử dụng của thiết bị.

3. Nó xử lý tình trạng quá tải

Dòng DBW có thể chịu 200% dòng điện định mức trong một phút. Đó là loại lợi nhuận bạn cần khi máy nén khởi động hoặc dây chuyền sản xuất khởi động ở tốc độ cao.

4. Nó tự bảo vệ — và thiết bị của bạn

Bảo vệ tiêu chuẩn bao gồm quá điện áp, thấp áp, quá dòng, ngắn mạch và mất pha. Một số kiểu máy còn cung cấp chế độ chuyển đổi thủ công/tự động, chế độ bỏ qua và tự động khởi động lại sau khi mất điện. Nếu có sự cố xảy ra, bộ điều chỉnh sẽ tắt an toàn thay vì để lỗi xảy ra với thiết bị của bạn.

5. Nó chạy liên tục

Đây không phải là thiết bị hoạt động không liên tục. Chúng được thiết kế để hoạt động 24/7, 365 ngày một năm với mức bảo trì tối thiểu.

Nơi bạn sẽ tìm thấyBộ điều chỉnh điện áp servo DBW

Danh sách ứng dụng rất rộng — và ngày càng tăng.

Sản xuất công nghiệp - Máy CNC, trung tâm gia công, dây chuyền sản xuất, thiết bị gia công kim loại

Cơ sở y tế - Máy chụp CT, máy MRI, hệ thống X-quang, máy phân tích trong phòng thí nghiệm

Tòa nhà thương mại - Thang máy, điều hòa không khí trung tâm, máy in khổ lớn, hệ thống chiếu sáng

Viễn thông - Trạm gốc, trung tâm dữ liệu, thiết bị liên lạc

Nghiên cứu và thử nghiệm - Phòng thí nghiệm, giàn thử nghiệm, thiết bị hiệu chuẩn

Nông nghiệp và giao thông vận tải - Hệ thống thủy lợi, tín hiệu đường sắt, hỗ trợ mặt đất sân bay

Tóm lại: bất cứ nơi nào mà nguồn điện một pha cần phải sạch, ổn định và có khả năng xử lý dòng điện nghiêm trọng.

Chọn đúng kích cỡ

Việc chọn bộ điều chỉnh công suất cao không phức tạp nhưng cần phải suy nghĩ kỹ.

Bước 1 - Cộng tải của bạn

Liệt kê mọi thứ sẽ được kết nối. Động cơ và máy nén hút nhiều năng lượng hơn khi khởi động so với khi chạy - đôi khi nhiều hơn từ ba đến năm lần. Không kích thước chỉ dựa trên dòng điện chạy.

Bước 2 - Áp dụng giới hạn an toàn

Thực tiễn công nghiệp là thêm 20 30% vào tổng số. Điều đó bao gồm việc mở rộng trong tương lai và tình trạng quá tải bất ngờ.

Bước 3 - Kiểm tra lưới của bạn

Các đơn vị DBW tiêu chuẩn chấp nhận đầu vào từ 176V đến 264V. Nếu trang web của bạn thường xuyên nằm ngoài phạm vi đó, hãy chỉ định phiên bản đầu vào rộng hơn.

Bước 4 - Xem xét môi trường

Các thiết bị này được thiết kế để lắp đặt trong nhà, với nhiệt độ môi trường xung quanh từ 10°C đến +40°C và độ ẩm tương đối dưới 90%. Nếu trang web của bạn bụi bặm, ẩm ướt hoặc thông gió kém, hãy tính đến yếu tố đó.

suy nghĩ cuối cùng

Bộ ổn định điện áp servo DBW không hề hào nhoáng. Nó không có màn hình cảm ứng hoặc ứng dụng di động. Nó không tạo ra tiêu đề.

Nhưng nó thực hiện được một số việc cần thiết: giúp các tải lớn tiếp tục chạy khi lưới điện không thể hoạt động.

Đối với các nhà máy, bệnh viện và tòa nhà thương mại không có khả năng chi trả cho thời gian ngừng hoạt động liên quan đến điện áp, bộ điều chỉnh không phải là tùy chọn — đó là cơ sở hạ tầng. Nó nằm giữa mạng lưới không ổn định và các thiết bị đắt tiền, thực hiện một công việc một cách lặng lẽ và liên tục: đảm bảo điện áp luôn ở mức cần thiết.

Tải lớn cần bảo vệ lớn. Đó là mục đích của việc này.
