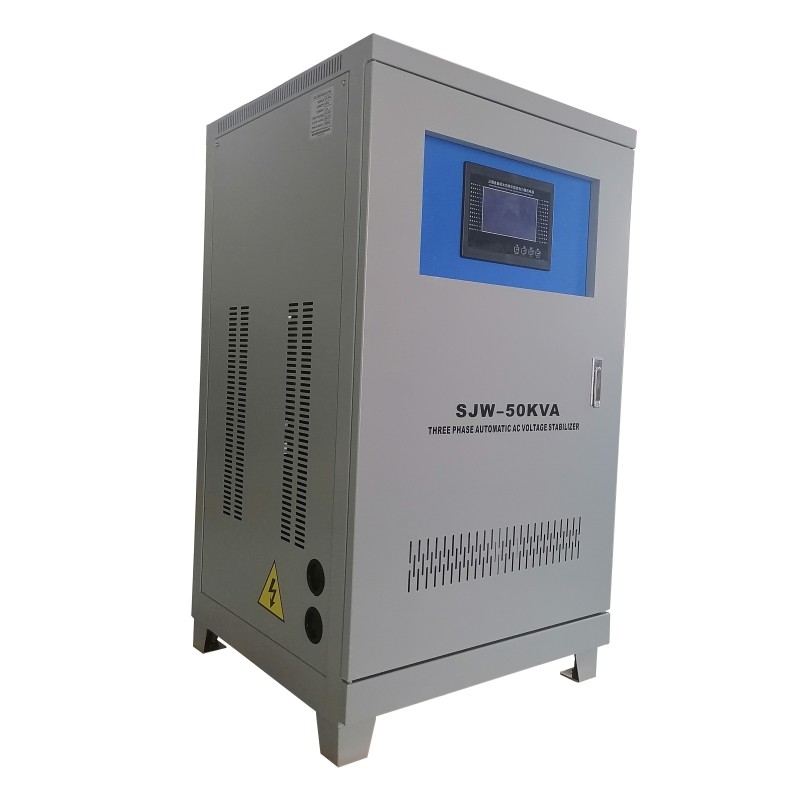

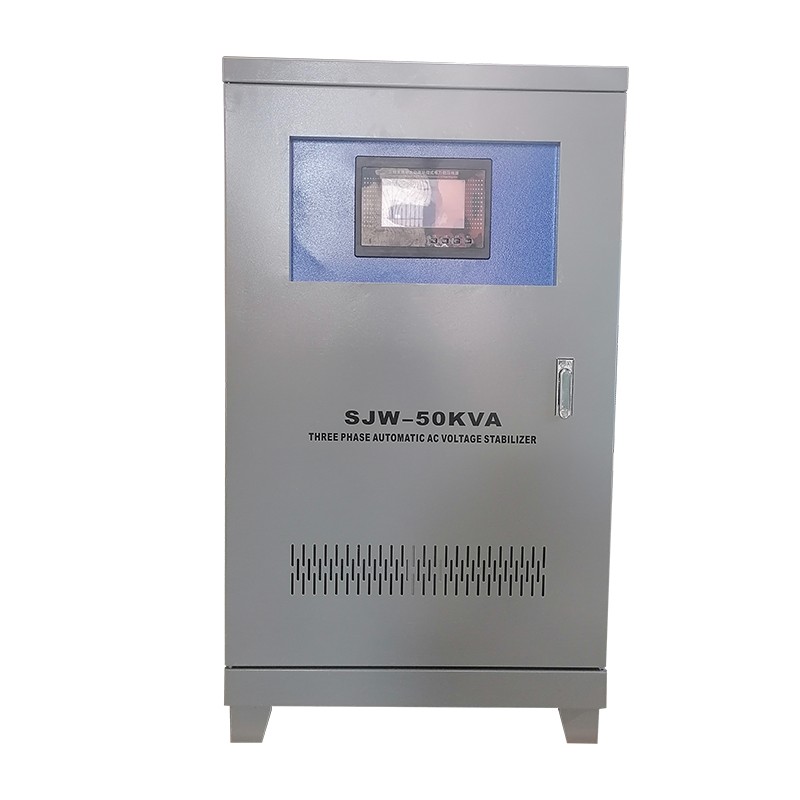

Bộ ổn định điện áp xoay chiều bù ba pha SJW

Bộ ổn định điện áp xoay chiều bù ba pha Yibaling SJW là bộ ổn định điện ba pha nhanh, được chế tạo cho những nơi mà chất lượng điện năng thực sự quan trọng – như dây chuyền sản xuất chính xác, trung tâm dữ liệu, phòng chụp ảnh y tế và trạm truyền thông.
Nó sử dụng thiết kế đa chạm thông minh kết hợp với điều khiển pha độc lập. Điều này có nghĩa là nó có thể khắc phục sự dao động điện áp, mất cân bằng pha, độ trễ và đột biến điện áp trong thời gian thực.

Chức năng của Bộ ổn áp dòng SJW trong các ứng dụng khác nhau là gì?

1. Trong các nhà máy, nhà xưởng

Điện áp thường giảm khi khởi động máy lớn. Đôi khi, điện áp không cân bằng do tải một pha phân bố không đều.
SJW phát hiện những thay đổi này chỉ trong 20 đến 40 mili giây và ngay lập tức sửa từng giai đoạn riêng biệt.
Ví dụ, trong một nhà máy bán dẫn, ngay cả sự sụt giảm điện áp trong một chu kỳ cũng có thể làm hỏng cả lô tấm bán dẫn. SJW duy trì điện áp đầu ra trong khoảng ±1% so với điểm đặt, bảo vệ thiết bị nhạy cảm khỏi các sự cố lưới điện thượng nguồn.

2. Trong tòa nhà thương mại

Trong những tòa nhà này, hệ thống chiếu sáng, điều hòa không khí và thiết bị CNTT nằm ở các pha khác nhau – điện áp hiếm khi được cân bằng. Các bộ ổn định thông thường có lõi dùng chung thường không thể xử lý được vấn đề này.
Nhưng ba đơn vị bồi thường độc lập của SJW sẽ tự xử lý từng giai đoạn. Điều đó có nghĩa là dây trung tính không còn bị quá tải, mất điện ít hơn và không có ánh sáng nhấp nháy khó chịu.

3. Ở những địa điểm xa xôi

Ví dụ, tại các nhà máy xử lý nước hoặc hầm mỏ, điện thường được cung cấp bởi đường dây dài trên không. Vào giờ cao điểm, điện áp có thể tụt xuống mức 320V hoặc thậm chí thấp hơn.
Phạm vi điều chỉnh rộng của SJW (thường là ±20% đến ±30%) sẽ nâng điện áp trở lại mức 380V hoặc 400V thông thường.
Kết quả là, máy bơm, máy thổi và máy nghiền có được mô-men xoắn cần thiết và không bị ngắt do điện áp thấp.

Vật liệu và công nghệ cốt lõi

Hiệu suất của bộ ổn định SJW được xây dựng dựa trên một bộ vật liệu và thành phần được lựa chọn cẩn thận, mỗi bộ phận được chọn để đáp ứng một mục tiêu kỹ thuật cụ thể: chuyển mạch nhanh, tổn hao thấp, khả năng chịu đột biến cao và tuổi thọ dài.

1. Máy biến áp bù

Trọng tâm của bộ ổn định SJW là ba máy biến áp bù độc lập – một máy biến áp cho mỗi pha.
Cuộn dây của chúng được làm bằng đồng không có oxy có độ tinh khiết cao (ở đây không có nhôm giá rẻ), với hệ thống cách điện cấp H có thể xử lý nhiệt độ lên tới 180°C một cách an toàn.
Lõi sắt được chế tạo từ thép silicon cán nguội chất lượng cao (như 30Q130), sử dụng kỹ thuật ghép nối từng bước. Điều này đơn giản có nghĩa là ít lãng phí năng lượng hơn và giảm tổn thất khi không tải.
Thiết kế này cũng giữ cho độ tự cảm rò rỉ rất thấp nên điện áp bù sẽ đáp ứng gần như ngay lập tức bất cứ khi nào hệ thống điều khiển yêu cầu.

2. Hệ thống lấy mẫu và kiểm soát

“Bộ não” của SJW là DSP (bộ xử lý tín hiệu số) hoặc MCU hiệu suất cao.
Nó liên tục giám sát điện áp ba pha bằng cách sử dụng biến điện áp có độ chính xác cao (cấp chính xác 0,2) và cảm biến dòng điện hiệu ứng Hall.
Hệ thống điều khiển sử dụng bù PID độc lập cho từng pha – nghĩa là mỗi pha được hiệu chỉnh riêng biệt mà không ảnh hưởng đến các pha khác.
Tất cả các tính năng bảo vệ – quá điện áp, thấp áp, quá dòng, mất pha, sai pha – đều được tích hợp vào phần mềm nhưng cũng có bản sao lưu phần cứng chuyên dụng để đảm bảo thiết bị không hoạt động an toàn nếu có sự cố.

3. Bảo vệ đột biến & Lọc EMI

Mỗi đầu vào pha đều có tính năng bảo vệ đột biến tích hợp:
MOV (điện trở oxit kim loại) – hấp thụ các xung điện áp
Ống xả khí (GDT) – xử lý các xung điện lớn hơn
Cùng nhau, chúng ngăn chặn cả các đợt đột biến ở chế độ chung và chế độ vi sai tiếp cận thiết bị của bạn.
Nếu cần nguồn điện sạch hơn nữa, bạn có thể thêm bộ lọc EMI tùy chọn để giảm tiếng ồn tần số cao – đặc biệt hữu ích khi bạn có tải điện tử nhạy cảm ở gần.

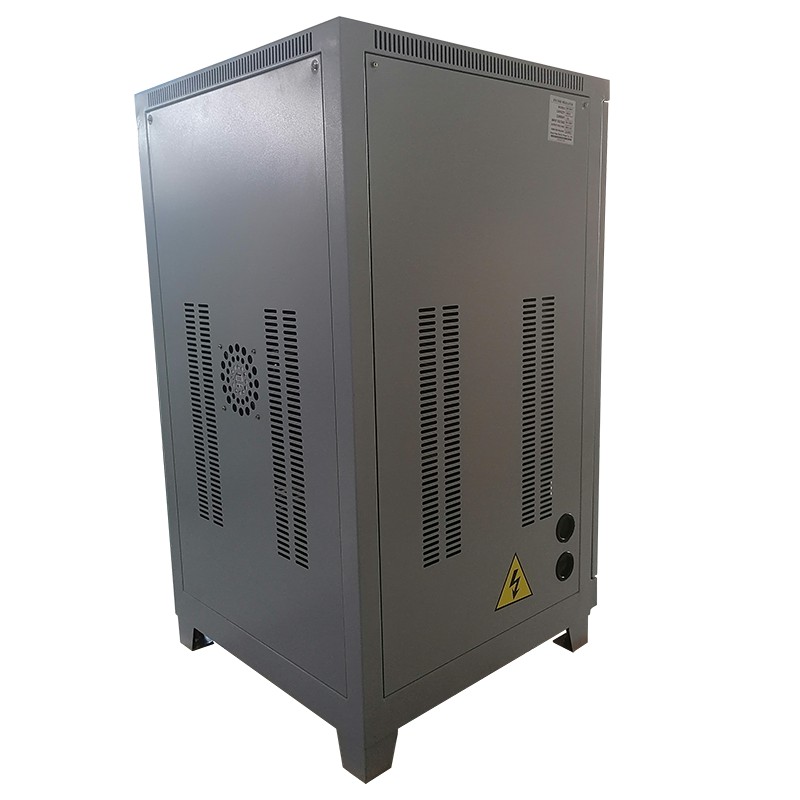

4. Bao vây & làm mát

SJW có vỏ bằng thép chịu lực (dày ít nhất 1,5 mm), với lớp phủ tĩnh điện ( ≥80μm) để chống ăn mòn tốt.
Bảo vệ tiêu chuẩn: IP20 – tốt cho phòng điện trong nhà
Tùy chọn mức bảo vệ cao hơn: IP23, IP54 hoặc thậm chí cao hơn – dành cho khu vực nhiều bụi hoặc sử dụng ngoài trời
Làm mát:
Đối với các tổ máy đến 100kVA, đối lưu tự nhiên thường là đủ (không có tiếng ồn của quạt, không có bộ phận chuyển động nào bị hỏng)
Đối với các thiết bị lớn hơn, quạt được kiểm soát nhiệt độ với vòng bi có tuổi thọ cao chỉ hoạt động khi cần
Nói một cách dễ hiểu: Vỏ chắc chắn, khả năng làm mát thông minh và bạn có thể chọn mức độ bảo vệ phù hợp cho trang web của mình.

Tùy chỉnh bộ ổn định ba pha SJW

1. Xác nhận thông số chính

Trước khi sản xuất, các thông số sau phải được xác định rõ ràng với khách hàng:

2. Tài liệu kỹ thuật chúng tôi cung cấp cho khách hàng

Khi chúng tôi xây dựng bộ ổn định SJW cho bạn, bạn sẽ không phải đoán mò. Đây là những gì chúng tôi gửi cho bạn:
Bản vẽ máy biến áp bù – thể hiện kích thước lõi, cách bố trí cuộn dây và cấp cách điện.
Báo cáo lựa chọn mô-đun SCR – giải thích loại thyristor nào chúng tôi sử dụng, giới hạn an toàn mà chúng tôi để lại và cách chúng tôi quản lý nhiệt.
Phiên bản chương trình cơ sở và sơ đồ PCB – bao gồm phương pháp lấy mẫu, cài đặt bảo vệ và giao thức giao tiếp (Modbus, RS485 hoặc Ethernet nếu cần).
Bản vẽ cơ khí và bố trí thiết bị đầu cuối – cho bạn biết cách lắp thiết bị, vị trí đi cáp và cách kết nối công tắc rẽ nhánh nếu cần.

3. Cách chúng tôi xây dựng nó – Các bước sản xuất chính

Chúng tôi không chỉ “lắp ráp” các bộ phận. Chúng tôi tuân theo một quy trình được kiểm soát.
Cuộn dây – được thực hiện trên máy điều khiển bằng máy tính với độ căng không đổi. Mỗi lớp cách nhiệt đều đồng nhất. Không có sự "đoán may" lên dây cót bằng tay.
Ngâm tẩm áp suất chân không (VPI) – cuộn dây được ngâm trong nhựa epoxy loại H không dung môi trong điều kiện chân không cao (≤133Pa), sau đó xử lý trong lò được kiểm soát nhiệt độ.
Tại sao lại quan trọng: Điều này giúp cuộn dây không thấm nước, chống bụi, chống rung và tản nhiệt tốt hơn. Nếu không có VPI, lớp cách nhiệt sẽ bị hư hỏng nhiều năm trước đó.
Cụm SCR – các mô-đun được gắn trên tản nhiệt bằng mỡ tản nhiệt và được siết chặt bằng cờ lê mô-men xoắn đã hiệu chỉnh. Điều này giữ cho điện trở tiếp xúc ở mức thấp và ngăn ngừa quá nhiệt.

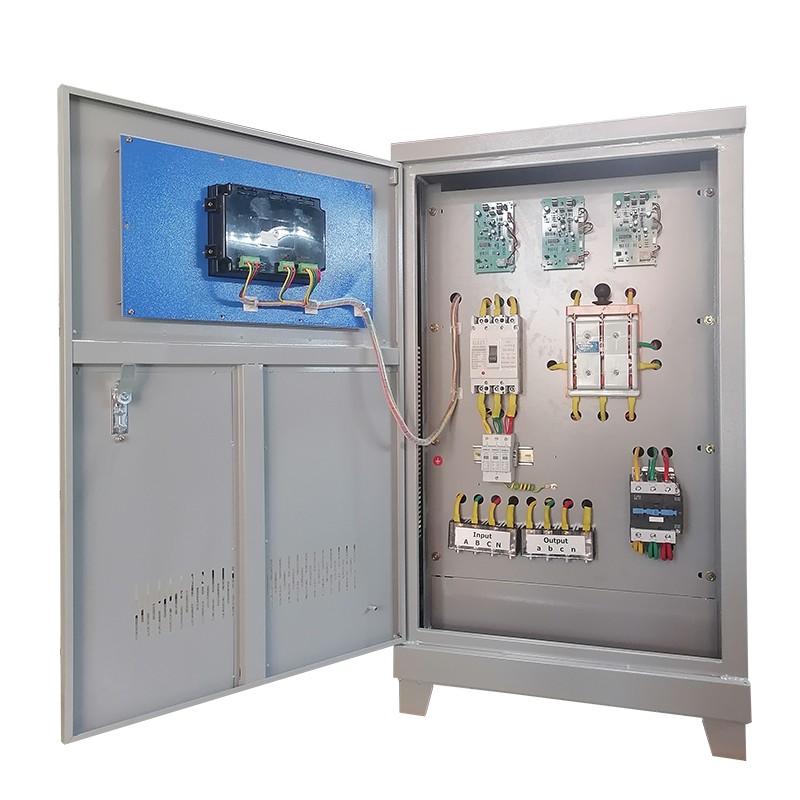

Quá trình lắp ráp cuối cùng – phần nguồn và phần điều khiển được tách biệt về mặt vật lý để giảm nhiễu điện. Tất cả các thanh cái bên trong đều là đồng nguyên chất mạ thiếc (không phải nhôm). Đồng có nghĩa là điện trở thấp hơn, ít tỏa nhiệt hơn và tuổi thọ cao hơn.

4. Thử nghiệm tại nhà máy

Mỗi đơn vị SJW đều trải qua một bộ hoàn chỉnh các bài kiểm tra định kỳ và loại:
Điện trở cách điện ( ≥ 100MΩ với máy đo điện áp 2500V)
Khả năng chịu điện môi (AC 3500V / 1 phút giữa cuộn dây và mặt đất)
Kiểm tra quy định độc lập với pha – điện áp đầu vào không cân bằng được áp dụng một cách giả tạo (ví dụ: A:+15%, B:0%, C:−10%) và đo độ mất cân bằng đầu ra (phải ≤±1%).
Kiểm tra phản hồi động – áp dụng bước tải 50%; thời gian sụt giảm điện áp đầu ra và thời gian phục hồi được ghi lại bằng máy phân tích công suất tốc độ cao; nó phải trở về trong phạm vi ±1% trong vòng 40 mili giây.
Kiểm tra kết xuất tải – toàn bộ tải đột ngột bị loại bỏ; quá độ điện áp quá độ không được vượt quá +5% điểm đặt.
Kiểm tra bảo vệ quá dòng/ngắn mạch – các lỗi mô phỏng xác minh rằng SCR bị chặn và cầu dao đầu vào ngắt trong thời gian quy định.
Mỗi kết quả kiểm tra sẽ được ghi lại trong Báo cáo kiểm tra tại nhà máy và được gửi đến khách hàng cùng với sản phẩm.

Nếu bạn đang phải đối mặt với những thách thức như cảnh báo thiết bị không rõ nguyên nhân, ngừng sản xuất liên quan đến điện áp hoặc mất cân bằng ba pha trong cơ sở của mình thì dòng SJW có thể là câu trả lời. Đội ngũ kỹ thuật của Yibaling sẵn sàng hỗ trợ định cỡ, tùy chỉnh và hỗ trợ kỹ thuật.
