Máy biến áp loại khô ba pha SBK là gì và tại sao nó quan trọng?

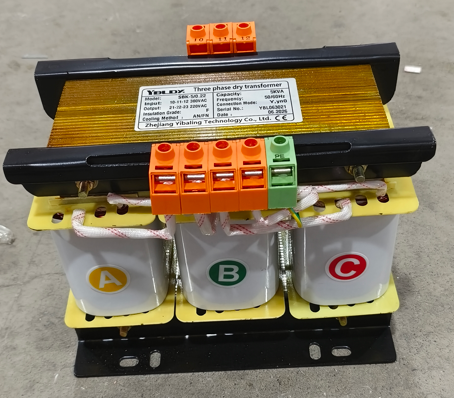

MỘTMáy biến áp khô ba pha SBKlà máy biến áp cách ly điện áp thấp, làm mát bằng không khí, được thiết kế cho các ứng dụng cần nguồn điện ổn định, sạch — và những nơi mà máy biến áp nạp dầu đơn giản là không phù hợp.

Không giống như máy biến áp ngâm trong dầu, SBK không sử dụng chất cách điện bằng chất lỏng. Các cuộn dây của nó được làm mát bằng sự lưu thông không khí tự nhiên và toàn bộ thiết bị được chế tạo để chạy sạch sẽ, yên tĩnh và an toàn — không rò rỉ, không có nguy cơ cháy nổ, không cần bảo dưỡng dầu.

Tại sao điều đó lại quan trọng?

Bởi vì thiết bị công nghiệp hiện đại - máy CNC, dây chuyền sản xuất tự động, thiết bị y tế, hệ thống thông tin liên lạc - rất nhạy cảm với chất lượng điện và thường được lắp đặt ở những vị trí hạn chế về không gian, trong nhà, nơi máy biến áp dầu bị rò rỉ sẽ là một thảm họa.

SBK nằm giữa nguồn cung cấp và tải, tăng hoặc giảm điện áp, cách ly thiết bị nhạy cảm khỏi nhiễu lưới và cung cấp nguồn điện ổn định, đáng tin cậy giúp hoạt động sản xuất không bị gián đoạn.

Nói tóm lại: nó cung cấp nguồn điện sạch, yên tĩnh ở bất cứ nơi nào bạn cần — trong nhà, ngoài trời, trong tủ điều khiển hoặc bên cạnh máy móc của bạn.

Làm thế nào mộtMáy biến áp khô 3 pha SBKTác phẩm

Nguyên tắc rất đơn giản, nhưng kết cấu chính là điều khiến SBK trở nên đặc biệt.

Bước 1 – Cốt lõi

Lõi từ được làm từ các tấm thép silicon cán nguội, xếp chồng lên nhau theo kiểu xếp chồng lên nhau. Điều này làm giảm dòng điện từ hóa và không gây tổn thất tải, mang lại hiệu suất cao cho máy biến áp.

Bước 2 – Cuộn dây

Cuộn dây đồng hoặc nhôm cao cấp được quấn quanh lõi. Phía điện áp thấp sử dụng cuộn dây lá mỏng hoặc lớp để xử lý dòng điện cao hơn; phía điện áp cao sử dụng cuộn dây hình trụ để phân phối điện áp tốt hơn.

Bước 3 – Cách ly

Cuộn dây sơ cấp và thứ cấp được cách điện riêng biệt. Truyền điện qua từ trường - không có kết nối trực tiếp. Điều này ngăn chặn sự đột biến, sóng hài và lỗi chạm đất đến thiết bị của bạn.

Bước 4 – Làm mát

Làm mát là AN - không khí tự nhiên. Không có quạt, không có máy bơm, không có bộ phận chuyển động. Máy biến áp tản nhiệt qua lõi và bề mặt cuộn dây, khiến nó trở nên đáng tin cậy và không cần bảo trì.

Bước 5 – Bao vây tùy chọn

Máy biến áp SBK có hai cấu hình chính:

Loại mở - để lắp đặt bên trong tủ hoặc khu vực hạn chế ra vào

Loại được bảo vệ - được trang bị vỏ thép để tăng thêm sự an toàn và bảo vệ

Bước 6 – Giám sát

Các phụ kiện tùy chọn bao gồm vôn kế, ampe kế, bộ điều khiển nhiệt độ và bánh xe để lắp đặt di động.

Kết quả: một nguồn điện sạch, đáng tin cậy, ít phải bảo trì, vận hành êm ái từ năm này sang năm khác.

Các loại phổ biến và xếp hạng củaMáy biến áp SBK

Máy biến áp SBK có phạm vi công suất rộng, khiến chúng phù hợp với mọi thứ, từ máy công cụ nhỏ đến lắp đặt công nghiệp lớn.

Phạm vi công suất:

3 pha: 1kVA – 3000kVA

Cấu hình tiêu chuẩn:

Tính năng	Tùy chọn
Tính thường xuyên	50Hz / 60Hz (xếp hạng kép)
Điện áp đầu vào	Lên đến 1000V - tiêu chuẩn 380V, 400V, 415V
Điện áp đầu ra	Có thể tùy chỉnh - 220V, 200V, 110V, v.v.
Nhóm kết nối	Y/△, △/Y, DYN11
Lớp cách nhiệt	Loại F (155°C) hoặc Loại H (180°C)
Hiệu quả	≥98%
Bao vây	Loại mở hoặc được bảo vệ (IP00 – IP20)
Cuộc sống thiết kế	30 năm

Tổ hợp điện áp điển hình:

đầu vào	đầu ra	Ứng dụng
380V	380V (1:1)	Chỉ cách ly - chống ồn
380V	220V	Bước xuống đối với thiết bị nhập khẩu hoặc định mức 220V
380V	200V	Chuyển đổi điện áp cho thiết bị Nhật Bản
380V	110V	Bước xuống cho mạch điều khiển hoặc ánh sáng

Tại saoMáy biến áp khô ba pha SBKVấn đề

Bởi vì năng lượng sạch không phải là một thứ xa xỉ - nó là yêu cầu để vận hành công nghiệp đáng tin cậy.

Đây là lý do khiến SBK trở thành lựa chọn ưu tiên cho các hệ thống lắp đặt hiện đại:

1. Cách ly điện

SBK tách thiết bị của bạn khỏi lưới điện, chặn:

Xung điện và quá độ

Sóng hài và tiếng ồn tần số cao

Sự cố chạm đất và dòng rò

2. Tổn thất thấp và hiệu quả cao

Hiệu suất từ ​​98% trở lên có nghĩa là ít lãng phí năng lượng hơn, chi phí vận hành thấp hơn và giảm yêu cầu làm mát.

3. Tiếng ồn thấp

Tiếng ồn khi vận hành thường dưới 35 40dB ở mức 1 mét — đủ yên tĩnh để lắp đặt trong không gian có người ở mà không cần xử lý âm thanh.

4. Không dầu, không rò rỉ, không nguy cơ cháy nổ

Thiết kế kiểu khô giúp loại bỏ rò rỉ dầu, kiểm tra dầu và nguy cơ cháy nổ liên quan đến máy biến áp ngâm trong dầu. Điều này làm cho nó phù hợp cho việc lắp đặt trong nhà, các tòa nhà cao tầng và các vị trí nhạy cảm khác.

5. Tuổi thọ dài

Với tuổi thọ thiết kế là 30 năm và yêu cầu bảo trì tối thiểu, SBK mang lại giá trị lâu dài tuyệt vời.

6. Chuyển đổi điện áp linh hoạt

SBK có thể chuyển đổi điện áp để phù hợp với hầu hết mọi yêu cầu về thiết bị, khiến nó trở nên lý tưởng cho:

Thiết bị nhập khẩu có yêu cầu điện áp không chuẩn

Xuất khẩu máy cần chạy trên lưới nước ngoài

Cơ sở có thiết bị điện áp hỗn hợp

7. Tùy chỉnh

Máy biến áp SBK có thể được chế tạo với điện áp đầu vào/đầu ra cụ thể, nhóm kết nối, bố trí vòi, vỏ và phụ kiện - được điều chỉnh cho phù hợp với ứng dụng chính xác của bạn.

8. Bảo trì dễ dàng

Không có dầu thì không có lấy mẫu dầu, không lọc và không nạp thêm. Việc vệ sinh định kỳ vỏ bọc thường là tất cả những gì cần thiết.

9. Phạm vi hoạt động rộng

SBK hoạt động trong phạm vi nhiệt độ môi trường rộng (-15°C đến +45°C) và độ cao (lên tới 5000m với mức giảm thích hợp).

Lựa chọn máy biến áp SBK phù hợp

Việc chọn máy biến áp SBK rất đơn giản nhưng cần chú ý đến một số chi tiết chính.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Bao gồm việc mở rộng trong tương lai - thường là 20, 30%.

Định mức tiêu chuẩn SBK: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA và lên đến 3000kVA theo yêu cầu. Bước 2 — Chỉ định điện áp đầu vào và đầu ra

Nhân tố	Câu hỏi để hỏi
Điện áp đầu vào	Nguồn cung cấp trang web của bạn là gì? 380V? 400V? 415V?
Điện áp đầu ra	Thiết bị của bạn cần điện áp gì?
Vòi	Bạn có cần điều chỉnh vòi (±5%) để thay đổi điện áp đường dây không?
Nhóm kết nối	DYN11 là phổ biến — nhưng hãy kiểm tra các yêu cầu hệ thống của bạn

Bước 3 - Chọn lớp cách nhiệt

Lớp cách nhiệt	Nhiệt độ tối đa	Đề xuất cho
Lớp F	155°C	Ứng dụng công nghiệp chung - phổ biến nhất
Lớp H	180°C	Môi trường nhiệt độ cao, tải nặng liên tục

Bước 4 - Chọn loại vỏ

Kiểu	Sự miêu tả	Khi nào nên chọn
Mở	Không có vỏ bọc, cuộn dây lộ ra ngoài	Lắp đặt trong các phòng điện có khóa và hạn chế ra vào
Được bảo vệ	Vỏ thép	Lắp đặt chung trong nhà - lựa chọn tiêu chuẩn
Có bánh xe	Phiên bản di động, di động	Cài đặt tạm thời, thiết lập thử nghiệm, hội thảo với bố cục thay đổi

Bước 5 - Kiểm tra môi trường cài đặt

Tình trạng	Yêu cầu
Độ cao	2000m (tiêu chuẩn), lên tới 5000m với mức giảm
Nhiệt độ môi trường xung quanh	-15°C đến +45°C
Độ ẩm	90% (không ngưng tụ)
Bầu không khí	Không có khí ăn mòn, bụi dẫn điện hoặc chất nổ
Rung	Không có rung động hoặc tác động nghiêm trọng

Bước 6 - Xác minh các tiêu chuẩn an toàn

Kiểm tra xem máy biến áp có tuân thủ các tiêu chuẩn liên quan hay không:

VDE0550

IEC439

JB5555

GB226

ISO9001

CN

suy nghĩ cuối cùng

Máy biến áp khô ba pha SBK không phải là thành phần quyến rũ nhất trong hệ thống điện công nghiệp. Nó không có màn hình cảm ứng hoặc kết nối không dây.

Nhưng nó làm rất tốt một việc: cung cấp nguồn điện sạch, ổn định, đáng tin cậy — chạy êm, hiệu quả và ít phải bảo trì nhất.

Trong thời đại mà dây chuyền sản xuất ngày càng được tự động hóa và thiết bị ngày càng nhạy cảm với chất lượng điện năng, máy biến áp SBK là nền tảng yên tĩnh giúp mọi thứ hoạt động. Nó không phải là người hùng trong câu chuyện. Đó là sân khấu mà các anh hùng biểu diễn.
