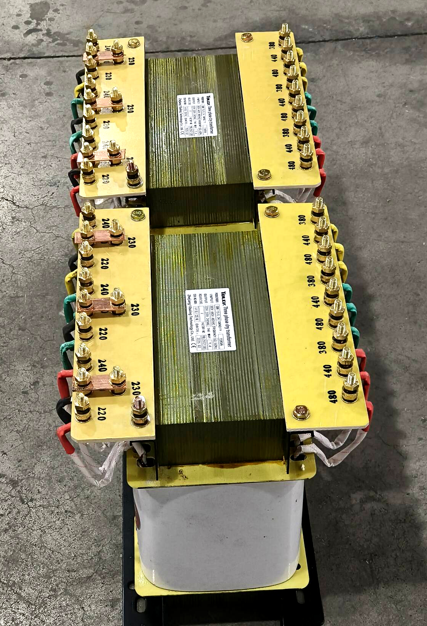

Máy biến áp có độ chính xác cao SBK là gì và tại sao nó quan trọng?

Máy biến áp có độ chính xác cao SBK là máy biến áp cách ly loại khô ba pha. Nó được thiết kế cho những công việc cần nguồn điện sạch, ổn định, không gây tiếng ồn.

Hầu hết các máy biến áp phân phối chỉ tăng hoặc giảm điện áp. SBK còn làm được nhiều hơn thế. Nó tập trung vào chất lượng điện năng. Nó cách ly thiết bị nhạy cảm khỏi lưới điện. Nó lọc tiếng ồn tần số cao. Và nó mang lại đầu ra ổn định, cân bằng và ít biến dạng.

Tại sao điều đó lại quan trọng?

Bởi vì các thiết bị hiện đại - máy CNC, dụng cụ thí nghiệm, thiết bị y tế - rất kén chọn nguồn điện. Kén chọn hơn trước đây. Và khi nguồn điện không sạch, mọi thứ sẽ không ổn.

Bộ điều khiển CNC bị trục trặc. Một dụng cụ thí nghiệm cho kết quả không ổn định. Một thiết bị y tế báo động không có lý do. Một hệ thống truyền thông làm mất dữ liệu.

Những vấn đề này thường không phải do lỗi thiết bị mà là vấn đề về nguồn điện.

Máy biến áp SBK nằm giữa lưới điện bẩn và tải nhạy cảm. Nó làm sạch nguồn điện, ổn định điện áp và bảo vệ thiết bị.

Tóm lại: nó biến quyền lực có vấn đề thành quyền lực chính xác.

Làm thế nào mộtMáy biến áp chính xác cao SBKTác phẩm

Nguyên lý hoạt động là cách ly điện từ - nhưng có một số cải tiến quan trọng.

Bước 1 – Cách ly

Cuộn dây sơ cấp và thứ cấp không có kết nối điện trực tiếp. Năng lượng truyền qua từ trường. Điều này một mình chặn tiếng ồn ở chế độ chung và phá vỡ các vòng lặp trên mặt đất.

Bước 2 – Che chắn tĩnh điện

Giữa cuộn sơ cấp và thứ cấp có thêm một tấm chắn bằng đồng tĩnh điện và nối đất. Tấm chắn này chuyển hướng nhiễu tần số cao bằng điện dung — từ VFD, nguồn cấp điện ở chế độ chuyển mạch, máy phát vô tuyến — khỏi phía thứ cấp.

Bước 3 – Điện dung ghép thấp

Cấu trúc cuộn dây đặc biệt (tách lớp, đan xen hoặc tách suốt chỉ) làm giảm điện dung ký sinh giữa sơ cấp và thứ cấp. Điện dung thấp hơn có nghĩa là loại bỏ tiếng ồn tần số cao tốt hơn.

Bước 4 – Điều chỉnh điện áp chặt chẽ

SBK được chế tạo với thiết kế có trở kháng thấp, giảm thiểu sụt áp từ không tải đến đầy tải. Điện áp đầu ra vẫn ổn định ngay cả khi tải thay đổi đột ngột.

Bước 5 – Đầu ra cân bằng

Đối với các model ba pha, SBK tạo ra đầu ra cân bằng tốt ngay cả khi đầu vào hơi mất cân bằng. Điều này rất quan trọng đối với các tải ba pha nhạy cảm như máy CNC, máy mài chính xác và bệ kiểm tra.

Kết quả: nguồn điện sạch, ổn định, cân bằng mà các thiết bị nhạy cảm có thể tin cậy.

Các loại phổ biến củaMáy biến áp chính xác cao SBK

Máy biến áp SBK có nhiều cấu hình để phù hợp với các nhu cầu ứng dụng khác nhau.

Hầu hết các máy biến áp SBK đều được chế tạo theo đơn đặt hàng, không có sẵn trên kệ. Điện áp, công suất, vỏ bọc và vỏ bọc đều phù hợp với tải của khách hàng.

Tại saoMáy biến áp chính xác cao SBKVấn đề

Bởi vì nguồn điện “đủ tốt” là chưa đủ tốt cho các thiết bị nhạy cảm.

Đây là những gì máy biến áp SBK mang lại mà máy biến áp thông thường không thể:

1. Loại bỏ tiếng ồn tần số cao

Máy biến áp tiêu chuẩn cung cấp một số cách ly, nhưng tiếng ồn tần số cao vẫn kết hợp với điện dung cuộn dây. Tấm chắn tĩnh điện của SBK giảm tiếng ồn đó theo các bậc độ lớn - thường là từ 60dB đến 100dB khi loại bỏ chế độ chung.

2. Loại bỏ vòng lặp nối đất

Khi nhiều thiết bị có chung một điểm nối đất thì điện thế nối đất hiếm khi giống hệt nhau. Sự khác biệt đó tạo ra dòng điện đi lạc chạy vòng giữa chúng - đó là cái mà các kỹ sư gọi là vòng nối đất.

Trong hệ thống âm thanh, nó hiển thị dưới dạng tiếng ồn tần số thấp. Trong quá trình thu thập dữ liệu, nó gây ra kết quả đọc thất thường hoặc tín hiệu ảo. Trong các phép đo chính xác, bạn sẽ thấy độ lệch không nên có.

SBK giải quyết vấn đề bằng cách cung cấp cho tải tham chiếu mặt đất riêng biệt — ngắt vòng lặp và dừng tiếng ồn tại nguồn của nó.

3. Độ méo đầu ra thấp

SBK không gây ra hiện tượng méo sóng hài đáng kể. Dạng sóng điện áp đầu ra là sóng hình sin rõ ràng, không thể phân biệt được với đầu vào. Đối với các thiết bị nhạy cảm, điều này là không thể thương lượng.

4. Giảm điện áp chế độ chung

Trong các hệ thống có nối đất kém hoặc không nối đất, điện áp ở chế độ chung có thể khiến các thiết bị điện tử hoạt động không thể đoán trước - trục trặc ngẫu nhiên, đọc sai, hoạt động không ổn định. Sự cách ly và che chắn của SBK cắt giảm điện áp chế độ chung đó ngay tại tải, để thiết bị của bạn có được nguồn điện sạch và ổn định.

5. Bảo vệ thiết bị

Khối cách ly xung điện, đột biến và quá độ do sét gây ra. Phụ tải chỉ nhìn thấy nguồn điện sạch mà nó cần - chứ không phải rác trên lưới điện.

Nếu không có máy biến áp SBK, các thiết bị nhạy cảm sẽ bị phụ thuộc vào lưới điện. Với một, nó hoạt động như được thiết kế - có thể dự đoán được, đáng tin cậy, chính xác.

Chọn đúng máy biến áp có độ chính xác cao SBK

Việc lựa chọn máy biến áp SBK không chỉ đòi hỏi sự chú ý đến kVA và điện áp.

Bước 1 – Xác định loại tải

Một pha hay ba pha? Hầu hết các thiết bị phòng thí nghiệm và y tế đều là loại một pha. Hầu hết các hệ thống kiểm tra và CNC công nghiệp đều là ba pha.

Liên tục hay gián đoạn? Máy biến áp 5kVA chạy 24/7 có các yêu cầu về nhiệt khác với máy biến áp được sử dụng để thử nghiệm không thường xuyên.

Bước 2 – Tính toán công suất cần thiết

Thêm bảng tên VA hoặc ampe của tất cả các thiết bị sẽ chạy đồng thời. Sau đó, thêm mức ký quỹ - thường là 20% đến 30% để mở rộng trong tương lai hoặc tình trạng quá tải không mong muốn.

Ví dụ: Bộ điều khiển CNC (1,5kVA), bộ truyền động servo (2kVA) và bộ truyền động trục chính (3kVA) tổng cộng 6,5kVA. Với biên độ 20%: 7,8kVA → chọn 8kVA hoặc 10kVA.

Đừng quá khổ đáng kể. Một máy biến áp quá khổ có tổn thất không tải cao hơn và dòng điện khởi động lớn hơn nhưng không mang lại lợi ích gì.

Bước 3 – Chỉ định che chắn

Hầu hết các ứng dụng SBK đều yêu cầu che chắn tĩnh điện đơn. Che chắn đôi rất hiếm nhưng có sẵn.

Bước 4 – Kiểm tra điện áp và tần số

Điện áp sơ cấp — Phải phù hợp với nguồn điện tại cơ sở của bạn (ví dụ: 380V, 400V, 415V, 460V).

Điện áp thứ cấp — Phải phù hợp với tải của bạn (ví dụ: 380V, 220V, 200V, 110V).

Tần số - xếp hạng kép 50Hz, 60Hz hoặc 50/60Hz.

SBK có thể được chế tạo với các điểm nối ở phía sơ cấp để phù hợp với điện áp đường dây thay đổi một chút.

Bước 5 – Chọn vỏ và lắp đặt

Khung mở - Để lắp đặt bên trong bảng điện hiện có. Chi phí thấp nhất.

Kèm theo (IP20) - Vỏ bọc trong nhà tiêu chuẩn. Bảo vệ khỏi sự tiếp xúc ngẫu nhiên.

Kèm theo (IP54) — Chống bụi và chống tia nước. Dành cho môi trường công nghiệp có bụi hoặc ẩm ướt.

Giá đỡ — Dành cho giá đỡ thiết bị 19 inch. Phổ biến trong các hệ thống âm thanh và kiểm tra.

Bước 6 – Xác minh dòng điện rò rỉ (đối với các ứng dụng y tế hoặc kết nối với bệnh nhân)

Máy biến áp SBK cấp y tế phải đáp ứng giới hạn dòng rò IEC 60601-1 (thường <0,1mA đối với các bộ phận mà bệnh nhân có thể tiếp cận). Yêu cầu báo cáo thử nghiệm - không dựa vào tuyên bố bằng lời nói.

Bước 7 – Yêu cầu báo cáo thử nghiệm

Nhà cung cấp uy tín cần cung cấp:

Kiểm tra điện trở cách điện

Thử nghiệm chịu điện môi

Đo tổn thất không tải

Kiểm tra điều chỉnh điện áp

Đo dòng điện rò rỉ (dành cho thiết bị y tế)

Tùy chọn: Báo cáo thử nghiệm loại của bên thứ ba

suy nghĩ cuối cùng

Máy biến áp có độ chính xác cao SBK không phải là máy biến áp rẻ nhất trên thị trường. Nó không phải là nhỏ nhất hoặc nhẹ nhất.

Nhưng khi thiết bị của bạn không thể chịu được nguồn điện "bẩn" — khi trục trặc có nghĩa là một bộ phận bị loại bỏ, mẫu bị mất hoặc chụp MRI lặp lại — SBK sẽ tự chi trả một cách nhanh chóng.

Nó không có màn hình cảm ứng. Nó không kết nối với Wi-Fi. Nó không tạo ra đồ thị ưa thích.

Nó chỉ hoạt động. Âm thầm, đáng tin cậy, năm này qua năm khác.

Trong thời đại mà tiếng ồn điện có ở khắp mọi nơi – VFD, đèn LED, bộ nguồn chuyển mạch, bộ sạc không dây – nguồn điện sạch ngày càng hiếm. Máy biến áp SBK là công cụ mang lại điều đó cho bạn.

Nếu bạn vận hành sản xuất chính xác, chụp ảnh y tế, thử nghiệm trong phòng thí nghiệm hoặc âm thanh chuyên nghiệp, bạn đã biết giá trị của năng lượng sạch. Nếu bạn vẫn đang khắc phục sự cố bí ẩn của thiết bị, SBK có thể là câu trả lời mà bạn chưa thử.

Năng lượng sạch không phải là một thứ xa xỉ. Đối với các thiết bị nhạy cảm, đó là một yêu cầu.
