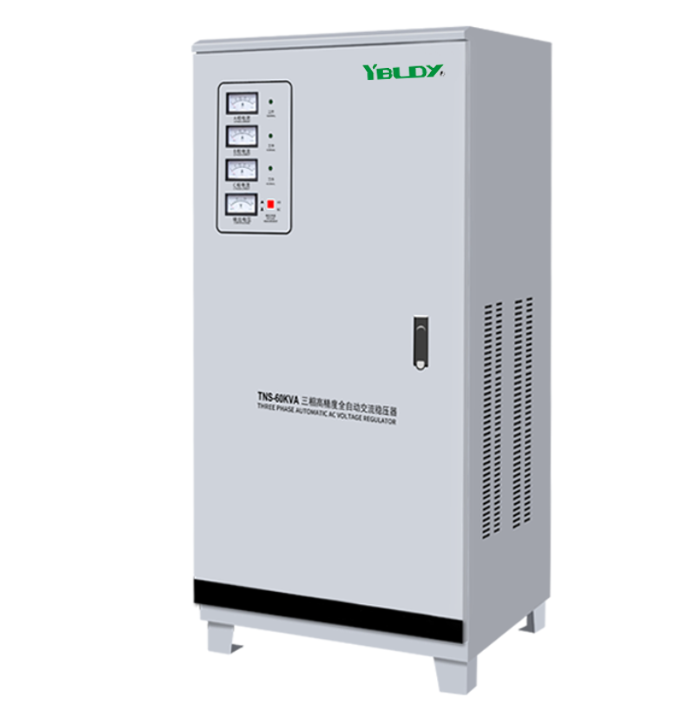

Bộ ổn áp ba pha TNS là gì?

A Ổn áp ba pha TNSvề cơ bản là bộ điều chỉnh điện áp tự động có độ chính xác cao giúp giữ ổn định và cân bằng nguồn điện ba pha cho các thiết bị công nghiệp, tòa nhà thương mại và các hệ thống quan trọng.

Điều khiến nó khác biệt so với các thiết bị một pha là thiết kế của nó: về cơ bản nó là ba bộ ổn định một pha độc lập được nối dây với nhau theo cấu hình sao (Y). Mỗi giai đoạn có kênh điều chỉnh riêng — vì vậy nếu một giai đoạn hoạt động thì các giai đoạn khác sẽ không bị kéo xuống theo. Mỗi pha được điều chỉnh riêng biệt - nghĩa là nếu một pha tăng hoặc giảm thì chỉ pha đó được điều chỉnh trong khi các pha khác vẫn ổn định.

Tại sao điều đó lại quan trọng?

Bởi vì thiết bị ba pha - máy CNC, động cơ công nghiệp, hệ thống hình ảnh y tế, trung tâm dữ liệu - phụ thuộc vào điện áp cân bằng trên cả ba pha. Khi một pha thấp và một pha khác cao, động cơ chạy nóng hơn, bộ điều khiển hoạt động thất thường và tuổi thọ của thiết bị rút ngắn.

Bộ ổn định TNS nằm giữa nguồn điện và thiết bị của bạn, liên tục theo dõi từng pha và điều chỉnh sự dao động điện áp trước khi chúng có thể gây ra sự cố. Nó cung cấp nguồn điện sạch, cân bằng và ổn định — bất kể lưới điện đang hoạt động như thế nào.

Nói tóm lại: nó giữ cho thiết bị ba pha hoạt động trơn tru, hiệu quả và đáng tin cậy.

Làm thế nào mộtỔn Áp Ba Pha TNSTác phẩm

Bộ ổn định TNS hoạt động với hệ thống điều khiển động cơ servo đơn giản — không có gì lạ mắt nhưng đã được chứng minh là hoàn thành công việc.

Đây là cách nó thực sự hoạt động:

Bước 1 – Nó theo dõi điện áp

Cảm biến trên mỗi pha trong số ba pha liên tục đo điện áp đầu vào. Khi có bất cứ thứ gì lệch khỏi điểm đặt, mạch điều khiển sẽ thông báo ngay lập tức.

Bước 2 – Nó tìm ra những gì cần làm

Bảng điều khiển xử lý việc đọc điện áp đó, tính toán sự khác biệt và tìm ra mức độ hiệu chỉnh cần thiết. Nếu đầu vào dao động hoặc tải thay đổi, nó sẽ ngay lập tức gửi lệnh đến mô tơ servo.

Bước 3 – Động cơ servo di chuyển

Động cơ servo quay và đẩy chổi than dọc theo cuộn dây của máy biến áp tự ngẫu. Điều này thay đổi tỷ lệ quay - trơn tru và liên tục, không bị giật hoặc bước.

Bước 4 – Điện áp được kéo trở lại đường dây

Nếu đầu vào thấp, máy biến áp sẽ thêm điện áp. Nếu cao thì trừ đi. Kết quả đầu ra đạt đúng mức cần thiết — thường nằm trong khoảng từ ±1% đến ±3% mục tiêu.

Bước 5 – Giám sát liên tục

Hệ thống hoạt động theo một vòng khép kín - cảm biến, điều chỉnh và kiểm tra - liên tục. Thời gian đáp ứng thường dưới 1 giây đối với thay đổi điện áp đầu vào 10%.

Bước 6 – Điều chỉnh pha độc lập

Bởi vì TNS được xây dựng từ ba tổ máy một pha riêng biệt nên mỗi pha được điều chỉnh độc lập. Điều này rất quan trọng đối với các ứng dụng có vấn đề mất cân bằng pha.

Kết quả: nguồn điện ba pha ổn định, cân bằng được cung cấp liên tục mà không bị biến dạng dạng sóng.

Các loại và xếp hạng phổ biến của chất ổn định TNS

Chất ổn định TNS có nhiều mức công suất khác nhau để phù hợp với các ứng dụng khác nhau.

Phạm vi công suất:

1,5kVA đến 60kVA (tiêu chuẩn), có công suất lớn hơn theo yêu cầu.

Thông số kỹ thuật tiêu chuẩn:

Tính năng tiêu chuẩn:

Đầu vào và đầu ra ba pha bốn dây

Điều chỉnh pha độc lập

Bảo vệ quá áp

Bảo vệ ngắn mạch

Bảo vệ mất pha

Chức năng bỏ qua thủ công (trên một số kiểu máy)

Màn hình kỹ thuật số hiển thị điện áp và dòng điện đầu vào/đầu ra

Tại saoỔn áp ba pha TNSVấn đề

Vì nguồn điện không cân bằng, không ổn định sẽ khiến bạn tốn tiền.

Đây là những gì bộ ổn định TNS cung cấp mà các bộ nguồn thông thường không thể:

1. Điều chỉnh pha độc lập

TNS được chế tạo từ ba bộ ổn định một pha riêng biệt, mỗi bộ điều chỉnh pha riêng của nó một cách độc lập. Nếu một pha giảm xuống, chỉ pha đó được điều chỉnh - các pha khác vẫn ổn định. Điều này ngăn chặn “hiệu ứng gợn sóng” khiến động cơ quá nóng và thiết bị hoạt động thất thường.

2. Phản hồi nhanh

Ngay khi điện áp thay đổi, TNS sẽ phản ứng trong vòng chưa đầy một giây. Vào thời điểm điều chỉnh xong, thiết bị của bạn thậm chí có thể không nhận thấy rằng điện áp có vấn đề.

3. Không bị biến dạng dạng sóng

TNS điều chỉnh điện áp nhưng không thay đổi dạng sóng. Đầu ra hoàn toàn giống với đầu vào — không có nội dung bổ sung nào được thêm vào. Đối với các thiết bị nhạy cảm như hình ảnh y tế hoặc dụng cụ thí nghiệm, đó là một vấn đề lớn.

4. Dải điện áp đầu vào rộng

Nó hoạt động hoàn hảo từ 260V đến 430V. Ngay cả khi lưới điện ở tình trạng xấu, nó vẫn giữ ổn định và không bị mất quy định.

5. Hiệu quả cao

Hiệu suất đạt trên 90% nên sẽ ít lãng phí năng lượng hơn. Điều đó có nghĩa là hóa đơn tiền điện của bạn sẽ thân thiện hơn một chút.

6. Bảo vệ toàn diện

Quá điện áp, thấp áp, quá dòng, đoản mạch, mất pha, quá nhiệt - nó bao gồm hầu hết các lỗi điện phổ biến mà bạn có thể gặp phải.

7. Xây dựng đáng tin cậy, tuổi thọ cao

Nó sử dụng cuộn dây bằng đồng nguyên chất, động cơ servo đáng tin cậy và chổi than bền bỉ. Nó không được thiết kế để chỉ tồn tại trong vài năm — nó được thiết kế để hoạt động liên tục, lâu dài.

8. Ứng dụng đa năng

TNS có thể cung cấp điện áp 3 pha 380V trong công suất định mức.

Chọn chất ổn định TNS phù hợp

Việc chọn bộ ổn định TNS đòi hỏi phải chú ý đến công suất, điện áp và ứng dụng.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Bao gồm các dòng khởi động (khởi động) cho động cơ và máy nén. Áp dụng mức biên an toàn - thường là 20-30% để mở rộng trong tương lai.

Định mức tiêu chuẩn TNS: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA. Bước 2 — Kiểm tra điều kiện lưới điện của bạn

Bước 3 - Xác định yêu cầu đầu ra

Điện áp đầu ra - thường là 380V (ba pha bốn dây)

Độ chính xác của quy định - tiêu chuẩn ±3%; mô hình có độ chính xác cao có sẵn

Bước 4 - Xem xét môi trường cài đặt

Bước 5 - Kiểm tra tính năng

Màn hình kỹ thuật số - để theo dõi điện áp và dòng điện theo thời gian thực

Chức năng bỏ qua - để bảo trì mà không làm gián đoạn nguồn cung cấp

Giao tiếp — RS485/Modbus để giám sát từ xa (có sẵn trên một số kiểu máy)

Bước 6 - Xác minh các tính năng bảo vệ

Xác nhận đơn vị bao gồm:

Bảo vệ quá áp

Bảo vệ ngắn mạch

Bảo vệ mất pha

Bảo vệ quá nhiệt

Kịch bản ứng dụng

Dòng TNS được sử dụng rộng rãi trong nhiều ngành công nghiệp:

Ví dụ thực tế: Một nhà máy bán dẫn hoạt động 24/7 với thiết bị không cần giám sát đã lắp đặt bộ ổn định TNS và đạt được 99,8% khả năng sản xuất liên tục mà không có thời gian ngừng hoạt động liên quan đến điện áp.

suy nghĩ cuối cùng

Ổn áp ba pha TNS không phải là thiết bị hào nhoáng nhất trong nhà máy công nghiệp. Nó không có màn hình cảm ứng hoặc kết nối không dây.

Nhưng nó làm rất tốt một việc: cung cấp nguồn điện ba pha cân bằng, ổn định — một cách yên tĩnh, hiệu quả và đáng tin cậy.

Trong thời đại mà dây chuyền sản xuất ngày càng được tự động hóa và thiết bị ngày càng nhạy cảm với chất lượng điện năng, bộ ổn áp TNS là nền tảng yên tĩnh giúp mọi thứ luôn hoạt động.

Quyền lực ổn định không phải là một điều xa xỉ. Đối với thiết bị ba pha, đó là một yêu cầu.
