Máy biến áp điều khiển BK là gì và tại sao nó quan trọng?

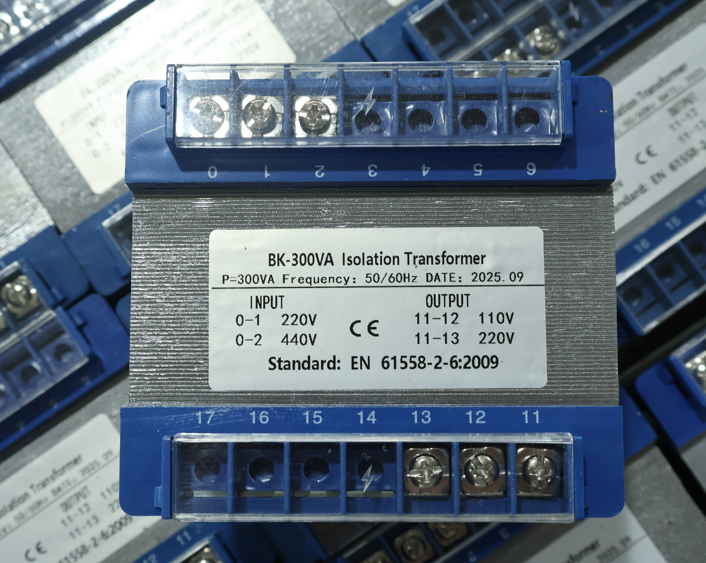

A Máy biến áp điều khiển BKlà máy biến áp loại khô một pha được thiết kế để cung cấp nguồn điện điều khiển cách ly, ổn định cho máy công cụ, hệ thống tự động hóa và bảng điều khiển công nghiệp. Công việc cốt lõi của nó là giảm điện áp nguồn chính — 380V, 220V hoặc các đầu vào khác — xuống mức điện áp điều khiển mà PLC, rơle, công tắc tơ, cuộn dây điện từ và đèn báo thực sự cần.

Tần số định mức 50 60Hz là điều làm cho dòng BK trở nên đặc biệt có giá trị. Nó có thể được sử dụng ở các quốc gia có lưới 50Hz (Châu Âu, Châu Á, Châu Phi) và lưới 60Hz (Bắc Mỹ, một phần của Nam Mỹ) mà không cần sửa đổi. Đối với các nhà sản xuất thiết bị xuất khẩu trên toàn thế giới, điều này giúp loại bỏ nhu cầu về các phiên bản máy biến áp khác nhau cho các thị trường khác nhau.

Tại sao điều đó lại quan trọng?

Vì mạch điều khiển rất nhạy. Sự sụt giảm điện áp mà động cơ bị giật có thể khiến PLC bị trục trặc, công tắc tơ kêu lạch cạch hoặc cảm biến cho kết quả sai. Máy biến áp BK cách ly mạch điều khiển khỏi bus nguồn chính, lọc nhiễu và cung cấp nguồn điện áp ổn định, chuyên dụng mà hệ thống điều khiển có thể dựa vào.

Tóm lại: một máy biến áp, mọi tần số — nguồn điện điều khiển đáng tin cậy cho dù bạn ở đâu.

Làm thế nào mộtMáy biến áp điều khiển BKTác phẩm

Nguyên tắc này rất đơn giản và đã được chứng minh qua nhiều thập kỷ.

Bước 1 - Nhập liệu

Cuộn dây sơ cấp kết nối với nguồn điện chính - thường là điện áp xoay chiều một pha 220V hoặc 380V (lên đến 500V hoặc 1000V tùy thuộc vào kiểu máy). Các tùy chọn chính nhiều vòi phù hợp với các biến thể điện áp đường dây.

Bước 2 - Cảm ứng điện từ

Một điện áp xoay chiều đặt vào cuộn sơ cấp sẽ tạo ra một từ trường xoay chiều trong lõi sắt. Điều này tạo ra một điện áp ở cuộn dây thứ cấp. Tỷ số vòng dây xác định điện áp đầu ra - N1/N2 = V1/V2.

Bước 3 - Đầu ra

Cuộn thứ cấp tạo ra điện áp điều khiển cần thiết - thường là 110V, 127V, 220V, 36V, 24V hoặc 12V. Một số kiểu máy có nhiều cuộn dây thứ cấp: một cho mạch điều khiển và một cho hệ thống chiếu sáng cục bộ, tất cả nằm trong một khối duy nhất.

Bước 4 - Cách ly

Cuộn dây sơ cấp và thứ cấp tách biệt về điện - không có kết nối trực tiếp. Điều này ngăn chặn sự đột biến, tiếng ồn và lỗi chạm đất đến mạch điều khiển.

Kết quả: nguồn điện sạch, ổn định, cách ly cho hệ thống điều khiển của bạn.

Các loại và xếp hạng phổ biến của máy biến áp BK

Máy biến áp BK có phạm vi công suất rộng.

Tại saoMáy biến áp điều khiển BKVấn đề

Bởi vì mỗi mạch điều khiển máy đều xứng đáng có được nguồn điện ổn định riêng.

Đây là những gì máy biến áp điều khiển BK cung cấp:

1. Khả năng tương thích toàn cầu 50/60Hz

Dòng BK được thiết kế cho cả lưới 50Hz và 60Hz. Thiết bị xuất khẩu có thể sử dụng cùng một máy biến áp trên toàn thế giới — không cần phải dự trữ các mẫu máy khác nhau cho các quốc gia khác nhau.

2. Dải điện áp rộng

Với các tùy chọn điện áp sơ cấp từ 110V đến 480V và điện áp thứ cấp từ 6,3V đến 220V, BK có thể đáp ứng hầu hết mọi yêu cầu về mạch điều khiển.

3. Cách ly điện

Thứ cấp cách ly giúp tránh nhiễu mạch chính, xung điện và lỗi khỏi các thiết bị điện tử điều khiển nhạy cảm.

4. Nhiều cuộn dây đầu ra

Một máy biến áp có thể cung cấp đồng thời các tín hiệu điện áp, ánh sáng và chỉ báo điều khiển - đơn giản hóa việc nối dây bảng điều khiển và giảm số lượng linh kiện.

5. Thi công bền bỉ

Máy biến áp BK được chế tạo với cuộn dây đồng có độ tinh khiết cao và lõi thép silicon cán nguội có độ thấm cao để có tuổi thọ cao và tổn thất thấp.

6. Nhỏ gọn và thân thiện với bảng điều khiển

Gắn thẳng đứng với giá đỡ chân vừa khít với bảng điều khiển. Thiết kế tiết kiệm không gian cho tủ chật hẹp.

7. Khả năng làm việc liên tục

Máy biến áp BK được đánh giá để hoạt động liên tục trong thời gian dài dưới tải đầy đủ - không phải làm việc gián đoạn.

Lựa chọn máy biến áp BK phù hợp

Việc lựa chọn máy biến áp BK rất đơn giản nhưng cần chú ý đến một số chi tiết chính.

Bước 1 - Xác định tải của bạn

Liệt kê mọi thiết bị sẽ được cấp nguồn bởi máy biến áp:

Nguồn điện PLC (xếp hạng VA)

Cuộn dây rơle và contactor (giữ VA)

Van điện từ

Đèn báo

Chiếu sáng cục bộ

Cảm biến và máy phát

Thêm VA của tất cả các thiết bị sẽ hoạt động đồng thời — không chỉ watt trên bảng tên. Công tắc tơ tiêu thụ công suất phản kháng, vì vậy hãy sử dụng VA nếu có thể. Bước 2 - Định cỡ công suất

Mẹo: Kích thước quá lớn sẽ an toàn hơn kích thước nhỏ hơn. Máy biến áp quá nhỏ sẽ quá nóng và hỏng sớm. Một máy biến áp có kích thước hơi lớn sẽ chạy mát hơn và bền hơn.

Bước 3 - Xác định điện áp sơ cấp và thứ cấp

Nếu bạn cần nhiều điện áp đầu ra (ví dụ: điều khiển 110V + đèn chiếu sáng 36V + đèn báo 6,3V), hãy xác nhận rằng máy biến áp có cuộn dây thứ cấp cần thiết.

Bước 4 - Kiểm tra khả năng tương thích tần số

Máy biến áp BK tiêu chuẩn có tần số định mức kép 50/60Hz — không cần cấu hình đặc biệt. Xác nhận nếu bạn có yêu cầu bất thường.

Bước 5 - Kiểm tra môi trường

suy nghĩ cuối cùng

Máy biến áp điều khiển BK không phải là thành phần thú vị nhất trong bảng điều khiển. Nó ngồi trong góc, lặng lẽ làm công việc của mình, hiếm khi được ai chú ý - cho đến khi nó ngừng hoạt động.

Khi nó ngừng hoạt động, PLC sẽ mất điện. Các contactor rơi ra. Máy dừng lại. Sản xuất dừng lại.

Đó là lý do tại sao việc lựa chọn máy biến áp BK phù hợp lại quan trọng.

Khả năng tần số kép 50/60Hz có nghĩa là một thiết kế máy biến áp phục vụ thiết bị toàn cầu. Cho dù máy của bạn xuất khẩu sang Châu Âu (50Hz), Hoa Kỳ (60Hz) hay bất kỳ nơi nào ở giữa, dòng BK đều có thể xử lý mà không cần sửa đổi.

Đó là một thiết bị đơn giản: cuộn dây bằng đồng, lõi thép silicon, làm mát không khí tự nhiên. Nhưng nó được thiết kế để tồn tại lâu dài — thường tồn tại lâu hơn các máy móc mà nó điều khiển. Một máy biến áp điều khiển tốt không đắt tiền. Một điều xấu là.
