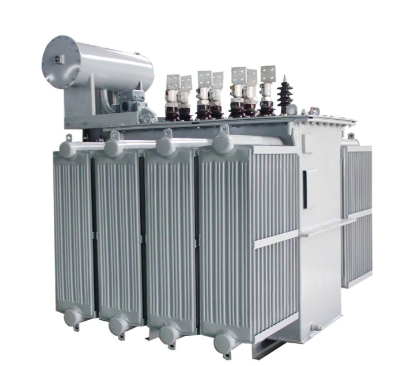

Máy biến áp phân phối S11 là gì và tại sao nó quan trọng?

Máy biến áp phân phối S11 là máy biến áp phân phối ngâm dầu ba pha được thiết kế để giảm điện áp trung thế — thường là 10kV hoặc 6kV — xuống mức điện áp thấp được sử dụng bởi các nhà máy, tòa nhà và cộng đồng. Có sẵn ở cả loại kín hoàn toàn và loại bình bảo quản, đây là bản nâng cấp trực tiếp từ dòng S9 cũ hơn, mang lại tổn thất thấp hơn và tiết kiệm vận hành tốt hơn.

Điều gì khiến S11 khác biệt so với các mẫu trước đó?

So với dòng S9, S11 giảm tổn thất không tải khoảng 30% và dòng điện không tải khoảng 50%–70%. Đó không phải là một cải tiến nhỏ—đó là sự khác biệt có ý nghĩa trong chi phí vận hành, ngày này qua ngày khác, năm này qua năm khác.

Tại sao điều đó lại quan trọng?

Bởi vì máy biến áp không ngủ. Họ hoạt động 24/7, 365 ngày một năm. Một máy biến áp ít lãng phí điện năng hơn khi không hoạt động sẽ tiết kiệm tiền mỗi ngày. Trong thời gian sử dụng từ 20 đến 30 năm, số tiền tiết kiệm đó cộng lại sẽ là một con số đáng kể.

Tóm lại: S11 mang lại độ tin cậy của máy biến áp ngâm dầu với hiệu suất tốt hơn đáng kể so với các mẫu máy mà nó thay thế.

Làm thế nào mộtMáy biến áp phân phối S11Tác phẩm

Nguyên lý hoạt động là cảm ứng điện từ—giống như bất kỳ máy biến áp nào—nhưng S11 có một số cải tiến về thiết kế giúp nâng cao hiệu suất và độ tin cậy.

Bước 1 – Cốt lõi

Lõi được làm từ thép silicon định hướng dạng hạt cán nguội chất lượng cao, được lắp ráp với cấu trúc khớp nối phẳng hoàn toàn 45°. Thiết kế này giảm thiểu điện trở từ và tổn thất dòng điện xoáy. Một số kiểu máy sử dụng lõi quấn được chế tạo bằng thiết bị chuyên dụng, tạo ra một mạch từ khép kín không có khớp đối đầu—giúp giảm tổn thất và tiếng ồn hơn nữa.

Bước 2 – Cuộn dây

Máy biến áp sử dụng cuộn dây bằng đồng với vật liệu cách điện và bộ phận hoạt động được cải tiến. Cấu trúc hỗ trợ cuộn dây được thiết kế để có độ ổn định cao, nâng cao độ tin cậy khi vận hành.

Bước 3 – Bể kín

Thay vì bình chứa dầu truyền thống, nhiều mẫu S11 sử dụng bình dầu dạng sóng có kết cấu kín hoàn toàn. Các nếp gấp giãn nở và co lại khi nhiệt độ dầu thay đổi, tự động bù đắp cho sự thay đổi thể tích. Điều này có nghĩa là dầu được cách ly vĩnh viễn khỏi không khí—ngăn chặn hơi ẩm xâm nhập và làm chậm quá trình oxy hóa dầu.

Bước 4 – Làm mát

Làm mát là ONAN — Dầu tự nhiên Không khí tự nhiên. Không có quạt, không có máy bơm, không có bộ phận chuyển động bổ sung. Máy biến áp dựa vào sự đối lưu tự nhiên qua thành bể dạng sóng để tản nhiệt.

Kết quả: máy biến áp hoạt động hiệu quả, luôn kín và yêu cầu bảo trì tối thiểu.

Các loại và xếp hạng phổ biến của máy biến áp S11

Dòng S11 có dải công suất rộng, thường từ 10kVA đến 2500kVA.

Tại saoMáy biến áp phân phối S11Vấn đề

Bởi vì máy biến áp ít lãng phí điện năng hơn và tuổi thọ cao hơn là máy biến áp tiết kiệm tiền.

Đây là những điều khiến S11 trở thành sự lựa chọn vững chắc cho mạng lưới phân phối:

1. Giảm tổn thất không tải

Lõi vòng đệm dạng bậc và thép silicon cao cấp giúp giảm tổn thất không tải khoảng 30% so với dòng S9. Đối với một máy biến áp chạy 24/7, đó là một khoản tiết kiệm thực tế và có thể đo lường được.

2. Giảm dòng không tải

Dòng điện không tải giảm 50%–70%, cải thiện hệ số công suất và giảm tổn thất ở thượng nguồn.

3. Thi công kín hoàn toàn

Thùng tôn được đóng kín hoàn toàn—không có ống thông hơi, không có thùng bảo quản. Dầu không tiếp xúc với không khí, có nghĩa là dầu cách điện lão hóa chậm hơn, duy trì độ bền điện môi của nó trong suốt tuổi thọ của máy biến áp.

4. Tiếng ồn thấp hơn

Độ ồn giảm 5 10dB so với các thiết kế trước đó, giúp S11 phù hợp hơn khi lắp đặt gần khu dân cư.

5. Tuổi thọ dài

Vì dầu được bịt kín khỏi không khí và hơi ẩm nên hệ thống cách điện của máy biến áp xuống cấp chậm hơn. S11 được thiết kế để hoạt động trong 20-30 năm với mức bảo trì tối thiểu.

6. Bảo trì thấp

Không lấy mẫu dầu, không bổ sung, không bảo trì bảo quản. Thiết kế kín hoàn toàn có nghĩa là việc bảo trì định kỳ phần lớn chỉ giới hạn ở việc vệ sinh bên ngoài và kiểm tra định kỳ.

7. Phạm vi ứng dụng rộng rãi

Máy biến áp S11 phù hợp cho các nhà máy, hầm mỏ, nhà máy hóa dầu, phân phối công nghiệp và nông nghiệp, các ứng dụng điện và chiếu sáng.

Chọn đúng máy biến áp S11

Việc chọn máy biến áp S11 đòi hỏi phải có công suất, điện áp và điều kiện môi trường phù hợp với ứng dụng của bạn.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Áp dụng mức biên an toàn—thường là 20-30% để mở rộng trong tương lai.

Xếp hạng tiêu chuẩn S11: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA.

Bước 2 - Xác định điện áp sơ cấp và thứ cấp

Bước 3 - Chọn nhóm kết nối

Dyn11 — được khuyên dùng cho hầu hết các ứng dụng. Kết nối điện áp cao delta cung cấp đường dẫn cho dòng điện hài và cải thiện khả năng ngắn mạch.

Yyn0 — đơn giản hơn nhưng ít phù hợp hơn với tải không cân bằng.

Bước 4 - Kiểm tra môi trường cài đặt

Bước 5 - Xem xét loại bể

Kín hoàn toàn (bể dạng sóng) - được khuyên dùng cho hầu hết các ứng dụng. Không tiếp xúc với không khí dầu, lão hóa dầu chậm hơn, bảo trì tối thiểu.

Bể bảo quản - thiết kế truyền thống với bộ bảo quản dầu và ống thông hơi. Yêu cầu kiểm tra và bảo dưỡng mức dầu định kỳ.

Bước 6 - Xác nhận phụ kiện bảo vệ

Đối với các ứng dụng quan trọng, hãy xem xét:

Rơle khí và thiết bị giảm áp (đối với các thiết bị lớn hơn)

Giám sát nhiệt độ với các địa chỉ liên lạc báo động từ xa

Rơle Buchholz để phát hiện lỗi

suy nghĩ cuối cùng

Máy biến áp phân phối ngâm trong dầu S11 thể hiện sự cải thiện hiệu suất đáng kể so với các mẫu S9 và S10 trước đó. Với mức tổn thất không tải giảm khoảng 30% và dòng điện không tải giảm 50%–70%, nó mang lại chi phí vận hành thấp hơn và độ tin cậy tốt hơn so với các mẫu mà nó thay thế.

Điều khiến S11 trở nên đặc biệt thiết thực là cấu trúc hoàn toàn kín của nó. Bằng cách cách ly dầu khỏi không khí và hơi ẩm, thiết kế thùng kín giúp làm chậm quá trình lão hóa dầu, kéo dài tuổi thọ cách nhiệt và hầu như loại bỏ việc bảo trì định kỳ. Đối với việc lắp đặt ngoài trời ở những địa điểm xa, đây là một lợi thế đáng kể.

S11 không phải là máy biến áp mới nhất trên thị trường. Nó đã được thay thế về hiệu quả bởi S13, S20 và các thiết kế mới hơn. Tuy nhiên, nó vẫn là phương tiện đã được chứng minh, đáng tin cậy, tiết kiệm chi phí cho hàng triệu công trình lắp đặt trên toàn thế giới.

Đối với các dự án mà cả ngân sách và độ tin cậy đều quan trọng—nâng cấp máy biến áp cũ, thay thế thiết bị bị hỏng hoặc xây dựng mạng lưới phân phối mới với những ràng buộc về chi phí thực tế—S11 vẫn là một lựa chọn chắc chắn và hợp lý.

Nó không có tổn thất thấp nhất so với bất kỳ máy biến áp nào từng được tạo ra. Nhưng nó có mức tổn hao thấp hơn đáng kể so với chiếc S9 mà nó thay thế—và sự khác biệt đó thể hiện trên hóa đơn tiền điện, tháng này qua tháng khác, năm này qua năm khác.
