Bộ ổn định điện áp bù thông minh SBW là gì và tại sao nó quan trọng?

Bộ ổn áp bù thông minh SBW là thiết bị điều chỉnh điện áp tự động ba pha tiên tiến kết hợp công nghệ bù với điều khiển kỹ thuật số thông minh để cung cấp năng lượng sạch, ổn định cho các ứng dụng công nghiệp, thương mại và y tế.

Không giống như các bộ ổn định loại servo truyền thống dựa vào chổi than cơ học di chuyển qua cuộn dây máy biến áp, SBW sử dụng máy biến áp bù để tăng hoặc giảm điện áp khi cần — một cách tiếp cận nhanh hơn, hiệu quả hơn và bền hơn.

Tại sao điều đó lại quan trọng?

Bởi vì thiết bị công nghiệp hiện đại – máy CNC, hệ thống hình ảnh y tế, trung tâm dữ liệu và dây chuyền sản xuất tự động – ngày càng nhạy cảm với sự dao động điện áp. Sự sụt giảm điện áp kéo dài trong một phần giây có thể làm ngừng hoạt động dây chuyền sản xuất, làm hỏng dữ liệu hoặc tạo ra các hình ảnh y tế không thể sử dụng được.

SBW nằm giữa nguồn cung cấp tiện ích và tải trọng tới hạn, hấp thụ độ trễ, xung điện và sự mất cân bằng trước khi chúng chạm tới thiết bị nhạy cảm. Nó giám sát, sửa chữa và bảo vệ — liên tục và tự động.

Tóm lại: nó biến nguồn điện lưới không ổn định thành nguồn điện công nghiệp đáng tin cậy.

Làm thế nào mộtBộ ổn định bù thông minh SBW hoạt động

SBW sử dụng nguyên tắc đền bù - nhưng bằng trí thông minh.

Bước 1 - Cảm biến điện áp

Mạch lấy mẫu có độ chính xác cao giám sát liên tục điện áp đầu vào trên từng pha. Hệ thống điều khiển sẽ phát hiện ngay lập tức bất kỳ sai lệch nào so với điểm đặt.

Bước 2 – Điều khiển thông minh

Dữ liệu điện áp được đưa vào bộ vi xử lý cấp công nghiệp - thường giống như STM32 hoặc chip tương tự. Nó xử lý các con số, tìm ra mức độ hiệu chỉnh cần thiết và gửi lệnh đến hệ thống bù. Nhiều mô hình sử dụng điều khiển kỹ thuật số PID với lấy mẫu RMS thực, do đó, ngay cả khi dạng sóng đầu vào bị biến dạng nghiêm trọng, các phép đo vẫn chính xác.

Bước 3 – Bù điện áp

Dựa trên tính toán, hệ thống điều khiển sẽ điều chỉnh điện áp đi vào máy biến áp bù. Máy biến áp này được nối nối tiếp với mạch chính - khi cuộn thứ cấp của nó tăng hoặc giảm điện áp, điện áp đầu ra sẽ thay đổi tương ứng mà không bị gián đoạn.

Nếu điện áp đầu vào giảm 10%, máy biến áp bù sẽ tăng thêm 10% để đưa nó trở lại. Nếu nó tăng 10% thì máy biến áp sẽ trừ 10% để kéo nó xuống. Đầu ra luôn ổn định — trong khoảng ±1% đến ±3% điểm đặt — mà không hề đổ mồ hôi.

Bước 4 – Giám sát liên tục

Toàn bộ hệ thống chạy trong một vòng khép kín — cảm biến, tính toán, bù và kiểm tra — lặp đi lặp lại trong thời gian thực. Thời gian phản hồi thông thường là dưới 1 giây đối với sự thay đổi điện áp và một số kiểu máy có thể phản ứng chỉ trong 20 mili giây. Tốc độ này đủ nhanh để xử lý hầu hết các sự cố lưới điện trước khi chúng chạm đến thiết bị của bạn.

Bước 5 - Bồi thường độc lập theo pha

Đối với mô hình ba pha, việc bù có thể được áp dụng độc lập cho từng pha. Điều này có nghĩa là độ sụt điện áp trên một pha không ảnh hưởng đến các pha khác - rất quan trọng đối với thiết bị ba pha khi mất cân bằng pha khiến động cơ nóng lên và giảm hiệu suất.

Kết quả: nguồn điện cân bằng, ổn định được cung cấp liên tục — không bị biến dạng hoặc gián đoạn.

Các loại và công suất phổ biến của Bộ ổn định SBW Bộ ổn định SBW có nhiều công suất và cấu hình khác nhau để phù hợp với các yêu cầu tải khác nhau.

Dải điện áp đầu vào:

Tiêu chuẩn: 304V – 456V (380V ±20%)

Phạm vi rộng: ±30% hoặc ±40% có sẵn theo yêu cầu

Tại saoBộ ổn định bù thông minh SBWVấn đề

Bởi vì nguồn điện “đủ tốt” là chưa đủ cho nền công nghiệp hiện đại.

Đây là lý do khiến SBW trở thành thành phần quan trọng đối với các hoạt động nhạy cảm với nguồn điện:

1. Hiệu quả cao

Bộ ổn định SBW mang lại hiệu suất ≥98% khi đầy tải — cao hơn nhiều so với hầu hết các bộ điều chỉnh điện áp điện tử. Năng lượng lãng phí là tối thiểu, giúp giảm chi phí vận hành và yêu cầu làm mát.

2. Không bị biến dạng dạng sóng

Không giống như một số bộ ổn định điện tử tạo ra sóng hài, SBW tạo ra dạng sóng đầu ra giống hệt với đầu vào - không có thêm biến dạng. Đối với các thiết bị nhạy cảm như hệ thống hình ảnh y tế hoặc dụng cụ thí nghiệm, điều này rất cần thiết.

3. Phạm vi đầu vào rộng

Các mẫu SBW tiêu chuẩn hoạt động từ 304V đến 456V (380V ±20%), thậm chí còn có phạm vi rộng hơn cho môi trường lưới điện yếu. Điều này có nghĩa là bộ ổn định có thể xử lý các điều kiện lưới điện tồi tệ nhất mà không làm mất đi quy định.

4. Bảo vệ toàn diện

Bộ ổn định SBW bao gồm bảo vệ tích hợp cho:

Quá điện áp và dưới điện áp

Quá dòng và ngắn mạch

Mất pha và trình tự pha

Quá nhiệt độ

Lỗi cơ khí

5. Bù pha độc lập

Điều này đặc biệt quan trọng đối với tải công nghiệp ba pha. Khi một pha giảm xuống, chỉ pha đó được sửa chữa - các pha khác vẫn giữ nguyên. Điều này giúp động cơ không bị quá nóng do mất cân bằng pha và ngăn thiết bị hoạt động theo những cách bất thường.

6. Điều khiển thông minh với màn hình kỹ thuật số

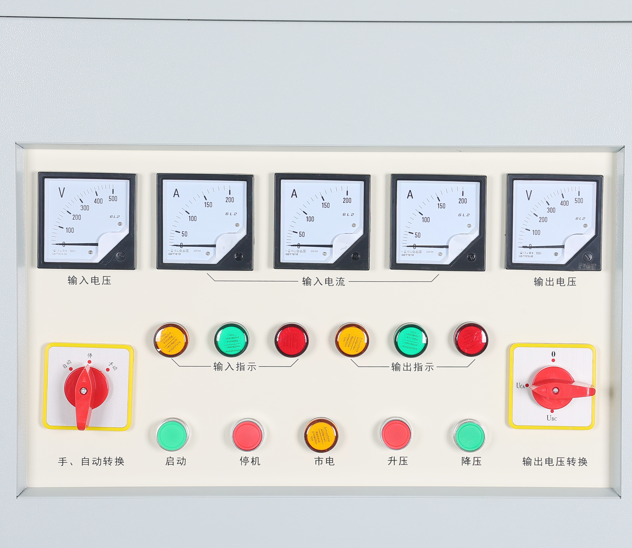

Các thiết bị SBW hiện đại đi kèm với bộ điều khiển vi xử lý. Bảng mặt trước hiển thị điện áp đầu vào, điện áp đầu ra, dòng điện, nguồn và trạng thái lỗi. Nhiều kiểu máy cũng hỗ trợ giao tiếp RS485 hoặc Modbus, vì vậy bạn có thể kết nối chúng với hệ thống quản lý tòa nhà để giám sát từ xa.

7. Chức năng bỏ qua

Hầu hết các bộ ổn định SBW đều bao gồm một công tắc chuyển mạch thủ công. Khi cần bảo trì, bạn có thể chuyển tải sang nguồn điện lưới trực tiếp mà không cần cắt nguồn cung cấp — điều cần thiết đối với những nơi như bệnh viện và trung tâm dữ liệu, nơi không thể có thời gian ngừng hoạt động.

8. Thích ứng với mọi tải trọng

Bộ ổn định SBW có thể xử lý tải điện trở (máy sưởi, ánh sáng), tải cảm ứng (động cơ, máy biến áp) và tải điện dung (tụ điện, thiết bị điện tử). Chúng bao gồm bất cứ thứ gì bạn ném vào chúng.

9. Khả năng quá tải cao

Thông thường, các thiết bị SBW có thể xử lý 150% dòng điện định mức trong một phút và 120% trong mười phút. Khoản lợi nhuận bổ sung đó rất quan trọng khi bạn khởi động động cơ hoặc máy nén lớn.

Nếu không có bộ ổn định SBW, thiết bị đắt tiền của bạn sẽ phải phụ thuộc vào lưới điện. Với một, quá trình sản xuất sẽ tiếp tục diễn ra, các thiết bị nhạy cảm luôn được an toàn và thời gian ngừng hoạt động ngoài dự kiến ​​sẽ ít xảy ra hơn rất nhiều.

Chọn bộ ổn định SBW phù hợp

Việc chọn bộ ổn định SBW đòi hỏi phải chú ý đến đặc tính công suất, môi trường và tải.

Bước 1 - Xác định tải của bạn

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối. Bao gồm các dòng khởi động (khởi động) cho động cơ và máy nén. Áp dụng mức ký quỹ — thường là 20-30% để mở rộng trong tương lai. Bước 2 — Kiểm tra các điều kiện lưới của bạn

Bước 3 - Xác định yêu cầu đầu ra

Điện áp đầu ra - thường là 380V cho ba pha

Độ chính xác ổn định — ±2% tiêu chuẩn, ±1% cho các mẫu có độ chính xác cao

Thời gian phản hồi — dưới tiêu chuẩn 1 giây; có sẵn các tùy chọn nhanh hơn Bước 4 — Xem xét môi trường cài đặt

Bước 5 - Đánh giá nhu cầu bảo vệ và kiểm soát

Bỏ qua thủ công - cần thiết cho các cài đặt quan trọng

Giao tiếp — RS485/Modbus để giám sát từ xa

Màn hình kỹ thuật số - để biết thông tin về điện áp, dòng điện và lỗi theo thời gian thực

Tự động bỏ qua - có sẵn để chuyển ngay nếu xảy ra lỗi nội bộ

Bước 6 - Kiểm tra báo cáo thử nghiệm của nhà sản xuất

Nhà cung cấp uy tín cần cung cấp:

Kiểm tra điện trở cách điện

Thử nghiệm chịu điện môi

Không đo tổn thất tải

Kiểm tra điều chỉnh điện áp

Kiểm tra khả năng quá tải

Bước 7 - Xác nhận dịch vụ và bảo hành

Thời hạn bảo hành - thường là 1 2 năm với các tùy chọn mở rộng

Hỗ trợ kỹ thuật - hướng dẫn cài đặt và chẩn đoán từ xa

Tính sẵn có của phụ tùng thay thế — đặc biệt đối với các đơn vị tùy chỉnh lớn hơn

suy nghĩ cuối cùng

Bộ ổn áp bù thông minh SBW không phải là thành phần hào nhoáng nhất trong hệ thống điện công nghiệp. Nó không có màn hình cảm ứng, bản cập nhật phần mềm hoặc kết nối không dây. Nhưng hãy thử vận ​​hành một dây chuyền sản xuất quan trọng, một hệ thống hình ảnh y tế hoặc một trung tâm dữ liệu không có hệ thống này, bạn sẽ nhận thấy ngay lập tức.

Nó ngồi trong phòng điện, lặng lẽ thực hiện công việc của mình, năm này qua năm khác. Nó hấp thụ sự sụt giảm điện áp có thể làm tắt máy CNC. Nó làm dịu đi những xung điện có thể phá hủy các thiết bị điện tử nhạy cảm. Nó cân bằng các pha có thể khiến động cơ quá nóng và hỏng sớm.

Những gì nó mang lại rất đơn giản nhưng cần thiết: nguồn điện ổn định, đáng tin cậy — khi nào và ở đâu bạn cần.

Và trong thời đại mà dây chuyền sản xuất ngày càng được tự động hóa và thiết bị ngày càng nhạy cảm với chất lượng điện năng, nguồn điện ổn định không phải là điều bắt buộc. Đó là nền tảng của hoạt động nhất quán.
