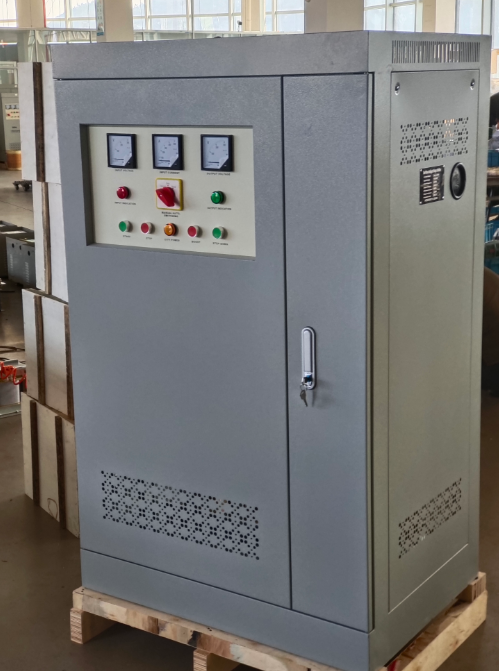

Bộ ổn định điện áp bù thông minh DBW là gì？

Điện áp không ổn định? DBW đã bảo vệ bạn chưa

Khi thiết bị một pha ngày càng lớn hơn và phức tạp hơn, nhu cầu sử dụng năng lượng sạch cũng tăng theo.

Máy mài chính xác tạo ra các lớp hoàn thiện không nhất quán. Máy quét CT hiển thị hình ảnh ma quái trong dữ liệu. Dụng cụ thí nghiệm trôi dạt giữa thí nghiệm. Máy điều hòa không khí tắt trong giờ cao điểm, khiến cả tòa nhà nóng bức và khó chịu.

Thông thường, vấn đề không phải ở thiết bị mà là ở điện áp.

Điện áp lưới dao động suốt cả ngày. Thấp khi tải cao điểm, cao vào ban đêm. Thêm vào đó là sự đột biến khi khởi động từ các thiết bị nặng trên cùng một đường dây và chất lượng của nguồn điện 220V một pha trở nên không ổn định. Đối với các thiết bị gia dụng, sự dao động điện áp có thể tạo ra sự khác biệt giữa “hoạt động tốt” và “hoạt động hơi kém”. Đối với thiết bị có độ chính xác và công suất cao? Đó là sự khác biệt giữa chạy và tắt.

Bộ ổn áp bù điện áp thông minh Yibaling DBW được chế tạo để giải quyết chính xác vấn đề đó.

Làm saoBộ ổn áp bù thông minh DBWTác phẩm

DBW sử dụng phương pháp điều chỉnh điện áp loại bù — phương pháp tương tự đã được chứng minh như bộ ổn định loại servo, nhưng có công suất tốt hơn và hiệu suất cao hơn.

Hệ thống bao gồm bốn phần chính:

Máy biến áp bù

Bộ điều chỉnh điện áp tiếp xúc

Mạch điều khiển tự động

Động cơ servo có cơ cấu truyền động giảm tốc

Cuộn thứ cấp của máy biến áp bù được mắc nối tiếp với mạch chính. Cuộn dây sơ cấp của nó kết nối với đầu ra của bộ điều chỉnh tiếp điểm.

Chu kỳ hoạt động hoạt động như thế này:

Bước 1 – Lấy mẫu thời gian thực.

Mạch điều khiển liên tục lấy mẫu điện áp từ đầu ra bộ ổn định, kiểm tra xem đầu ra có giữ ở điểm đặt hay không.

Bước 2 – Tính toán độ lệch.

Tín hiệu được lấy mẫu được xử lý để xác định xem đầu ra đã lệch bao xa so với giá trị mục tiêu.

Bước 3 – Lệnh điều chỉnh.

Mạch điều khiển báo hiệu cho động cơ servo quay. Thông qua bộ giảm tốc và bộ truyền động xích, động cơ sẽ di chuyển chổi than dọc theo bề mặt cuộn dây của bộ điều chỉnh tiếp điểm.

Bước 4 – Chỉnh sửa bồi thường.

Vị trí mới của chổi than làm thay đổi điện áp đầu ra của bộ điều chỉnh tiếp điểm, từ đó thay đổi điện áp trên cuộn sơ cấp của máy biến áp bù. Cuộn dây thứ cấp—nối nối tiếp với mạch chính—tăng hoặc giảm điện áp khi cần thiết để đưa đầu ra trở về điểm đặt.

Chu trình khép kín này chạy liên tục: Giám sát → Tính toán → Điều chỉnh → Giám sát lại. Thời gian đáp ứng thường dưới 1,5 giây đối với thay đổi điện áp đầu vào 10%.

Các tính năng chính thực sự quan trọng

Công suất lớn, hiệu quả cao

Dòng DBW bao gồm 10kVA đến 180kVA, với hiệu suất đầy tải trên 95% - một số kiểu máy đạt 98%. Nó xử lý tải nặng mà không lãng phí điện năng.

Không có biến dạng dạng sóng

Dạng sóng đầu ra khớp chính xác với dạng sóng đầu vào. Không có thêm sóng hài, không bị biến dạng. Đối với thiết bị hình ảnh y tế và dụng cụ chính xác, điều này rất quan trọng. Sự biến dạng ảnh hưởng trực tiếp đến chất lượng hình ảnh và độ chính xác của phép đo.

Hoạt động với mọi loại tải

Điện trở (máy sưởi, ánh sáng), cảm ứng (động cơ, máy nén), điện dung (tụ điện) - DBW xử lý tất cả chúng. Một bộ ổn định, bất kỳ tải nào.

Xử lý các đợt khởi động đột ngột

Động cơ và máy nén lớn tạo ra dòng điện lớn khi khởi động. DBW hấp thụ xung điện đó mà không bị vấp hoặc tắt.

Bảo vệ toàn diện

Quá điện áp, thấp áp, mất pha, sai thứ tự pha, quá dòng, ngắn mạch - tất cả đều được bảo vệ. Khi lưới hoạt động không tốt, DBW sẽ cắt đầu ra trước tiên và bảo vệ thiết bị của bạn. Một số kiểu máy cung cấp các kênh cung cấp kép — ổn định và nguồn điện trực tiếp — với khả năng vận hành bằng tay hoặc tự động có thể lựa chọn.

ở đâuỔn định điện áp bù thông minh DBWr Đi à?

Khá nhiều nơi cần ổn định điện áp cao một pha.

Sản xuất chính xác - Máy CNC, máy mài chính xác, thiết bị EDM, máy cắt laser. Sự mất ổn định điện áp ảnh hưởng đến độ chính xác gia công. Tỷ lệ phế liệu tăng, tỷ suất lợi nhuận giảm.

Thiết bị y tế – Máy chụp CT, hệ thống X-quang, siêu âm, hệ thống hỗ trợ MRI. Thiết bị hình ảnh y tế cực kỳ nhạy cảm với chất lượng điện năng. Sự dao động điện áp tạo ra các ảnh giả có thể ảnh hưởng đến chẩn đoán.

Phòng thí nghiệm và R&D – Dụng cụ phân tích, giàn thử nghiệm, hệ thống đo lường. Dữ liệu bị trôi dạt và các thử nghiệm thất bại sẽ lãng phí thời gian, mẫu vật và tiền tài trợ.

Cơ sở thương mại và công cộng – Điều hòa không khí trung tâm, thang máy, máy in khổ lớn, phòng liên lạc, trung tâm dữ liệu. Khi những thứ này dừng lại, toàn bộ tòa nhà cũng dừng lại theo chúng.

Khu công nghiệp và khai thác mỏ – Dây chuyền sản xuất, máy dệt, máy trộn, tời nâng, thiết bị hàn. Đường dây không thể dừng lại và điện áp không thể dao động.

Đặc biệt đối với người dùng ở cuối đường dây phân phối điện áp thấp — xa trạm biến áp, đường cáp dài, điện áp cơ bản thấp. Khi tải thay đổi, sự dao động điện áp trở nên tồi tệ hơn. Phạm vi đầu vào rộng của DBW (176V 264V một pha) xử lý điều đó một cách đáng tin cậy.

Làm thế nào để chọn đúngBộ ổn áp bù thông minh DBW

Hai điều quan trọng nhất: công suất (kVA) và dải điện áp đầu vào.

Công suất – Cộng tổng công suất của mọi thứ bạn đang kết nối, sau đó thêm 30% lợi nhuận. Động cơ và máy nén tiêu thụ dòng điện gấp nhiều lần khi khởi động - hãy chừa đủ chỗ.

Công suất DBW tiêu chuẩn: 10kVA đến 180kVA. Không chắc chắn cái nào phù hợp? Gửi danh sách thiết bị của bạn tới bộ phận bán hàng của Yibaling - họ sẽ xác định kích thước cho bạn.

Dải điện áp đầu vào – Các mẫu tiêu chuẩn bao gồm một pha 176V 264V. Nếu địa điểm của bạn có phạm vi thay đổi rộng hơn — đường dây cung cấp dài, địa điểm ở xa, lưới điện yếu — thì phạm vi đầu vào rộng hơn sẽ được cung cấp theo yêu cầu.

Điện áp đầu ra – Đầu ra tiêu chuẩn là 1 pha 220V. Độ chính xác của quy định có thể được đặt trong khoảng từ ±1% đến ±5%. Giá trị mặc định của nhà máy thường là ±3%. Nếu bạn cần độ chính xác chặt chẽ hơn, chỉ cần ghi rõ khi đặt hàng.

Môi trường lắp đặt – DBW được thiết kế để lắp đặt trong nhà. Nhiệt độ môi trường xung quanh -15°C đến +40°C, độ ẩm tương đối dưới 90%, không có khí ăn mòn, hơi nước, cặn hóa chất, bụi hoặc chất gây ô nhiễm nổ/dẫn điện. Địa điểm này không được bị rung hoặc sốc nặng.

suy nghĩ cuối cùng

Bộ ổn định điện áp bù thông minh DBW không có màn hình cảm ứng. Nó không kết nối với Wi Fi. Nó không tạo ra tiêu đề.

Chức năng của nó rất đơn giản: nó ổn định điện áp cao một pha, đáng tin cậy và liên tục.

Đối với các nhà máy, bệnh viện và phòng thí nghiệm đã phải vật lộn với nguồn điện không ổn định trong nhiều năm thì sự khác biệt là ngay lập tức. Thiết bị ngừng hoạt động. Sản xuất ngừng dừng. Mọi người không còn lo lắng về lần sụt áp tiếp theo nữa.

Nó không phải là thiết bị hào nhoáng nhất trên sàn nhà máy. Nhưng nó là thứ giúp mọi thứ khác hoạt động.
