Máy biến áp cách ly DG là gì và tại sao nó quan trọng?

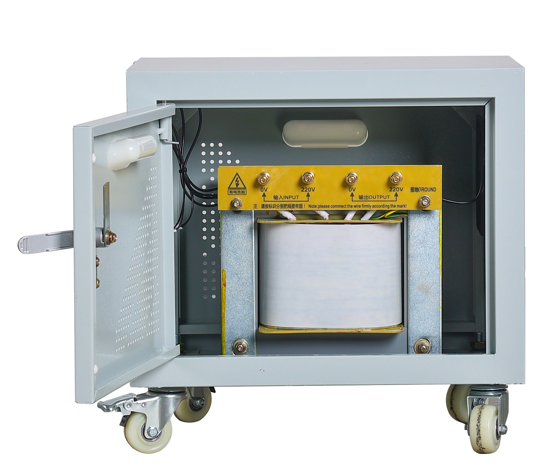

Máy biến áp cách ly DG là máy biến áp cách ly loại khô một pha được thiết kế để cung cấp nguồn điện sạch, cách ly và an toàn cho các thiết bị nhạy cảm, thiết bị y tế, dụng cụ thí nghiệm và hệ thống điều khiển công nghiệp.

Chức năng cốt lõi của nó rất đơn giản nhưng cần thiết: nó truyền năng lượng điện từ phía sơ cấp sang phía thứ cấp mà không có bất kỳ kết nối điện trực tiếp nào giữa chúng. Điện di chuyển qua từ trường - không qua dây dẫn.

Tại sao điều đó lại quan trọng?

Bởi vì các kết nối điện trực tiếp mang lại nhiều thứ hơn là chỉ cung cấp năng lượng. Chúng mang theo tiếng ồn, xung điện, sóng hài và lỗi chạm đất. Bộ nguồn tiêu chuẩn sẽ chuyển thẳng những vấn đề này sang thiết bị của bạn. Một máy biến áp cách ly chặn chúng.

Máy biến áp DG nằm giữa nguồn điện và tải nhạy cảm. Nó cách ly phụ tải khỏi lưới điện, lọc nhiễu tần số cao, ngắt mạch vòng nối đất và cung cấp nguồn điện sạch, an toàn và ổn định.

Tóm lại: nó cho phép thiết bị của bạn chỉ nhìn thấy nguồn điện cần thiết — chứ không phải rác trên lưới điện.

Làm thế nào mộtMáy biến áp cách ly DGTác phẩm

Nguyên lý là cảm ứng điện từ, nhưng thiết kế được thiết kế để cách ly.

Bước 1 - Nhập liệu

Cuộn dây sơ cấp kết nối với nguồn điện xoay chiều - thường là điện áp một pha 220V hoặc 110V.

Bước 2 - Khớp nối từ

Không có kết nối điện trực tiếp giữa sơ cấp và thứ cấp. Năng lượng truyền qua từ trường trong lõi.

Bước 3 - Đầu ra

Cuộn dây thứ cấp tạo ra điện áp đầu ra - giống như điện áp đầu vào (1:1) hoặc tăng/giảm nếu ứng dụng yêu cầu.

Bước 4 - Cách ly

Do không có đường dẫn điện trực tiếp nên phụ tải được cách ly hoàn toàn với lưới điện. Khối này:

Tiếng ồn chế độ chung

vòng đất

Dòng rò

Xung điện và quá độ

Bước 5 - Che chắn tĩnh điện (tùy chọn)

Đối với các ứng dụng yêu cầu nguồn điện sạch hơn, DG có thể được chế tạo với tấm chắn bằng đồng tĩnh điện giữa cuộn dây sơ cấp và thứ cấp, được nối đất để chuyển nhiễu tần số cao ra khỏi tải.

Kết quả: nguồn điện sạch, cách ly, an toàn cho các thiết bị nhạy cảm.

Các loại phổ biến củaMáy biến áp cách ly DG

Máy biến áp DG có nhiều cấu hình để phù hợp với các ứng dụng khác nhau.

Bước 5 - Chọn loại vỏ

Khung mở - Gắn bên trong bảng hiện có

Kèm theo (IP20) - Vỏ kim loại tiêu chuẩn

IP54 — Chống bụi và chống tia nước (dành cho môi trường công nghiệp)

Bước 6 - Kiểm tra lớp cách điện

Đối với các ứng dụng hoạt động liên tục, hãy chỉ định cách điện Loại F (155°C) hoặc Loại H (180°C).

Bước 7 - Yêu cầu báo cáo thử nghiệm

Nhà cung cấp uy tín cần cung cấp:

Kiểm tra điện trở cách điện ( ≥100MΩ ở 500V DC)

Kiểm tra khả năng chịu điện môi (2000V AC trong 1 phút)

Không đo tổn thất tải

Đo dòng điện rò rỉ (dành cho thiết bị y tế)

Kiểm tra điều chỉnh điện áp

suy nghĩ cuối cùng

Máy biến áp cách ly DG không phải là thành phần đắt tiền nhất trong hệ thống điện. Nhưng nó có thể là điều quan trọng nhất để bảo vệ các thiết bị nhạy cảm.

Nó hoạt động lặng lẽ ở chế độ nền, thực hiện tốt một công việc: tắt nguồn điện xấu và đưa nguồn điện tốt vào. Không đèn, không màn hình, không cập nhật phần mềm. Chỉ cần cách ly sạch sẽ, đáng tin cậy, năm này qua năm khác.

Nếu bạn đang chạy các thiết bị điện tử nhạy cảm, bảo vệ các thiết bị được kết nối với bệnh nhân hoặc khắc phục các sự cố thiết bị bí ẩn - vòng lặp nối đất, tiếng ồn, độ lệch - máy biến áp DG là một trong những giải pháp hiệu quả nhất mà bạn có thể cài đặt.

Nguồn điện sạch không phải là tùy chọn đối với các thiết bị nhạy cảm. Nó là nền tảng của hoạt động đáng tin cậy.
