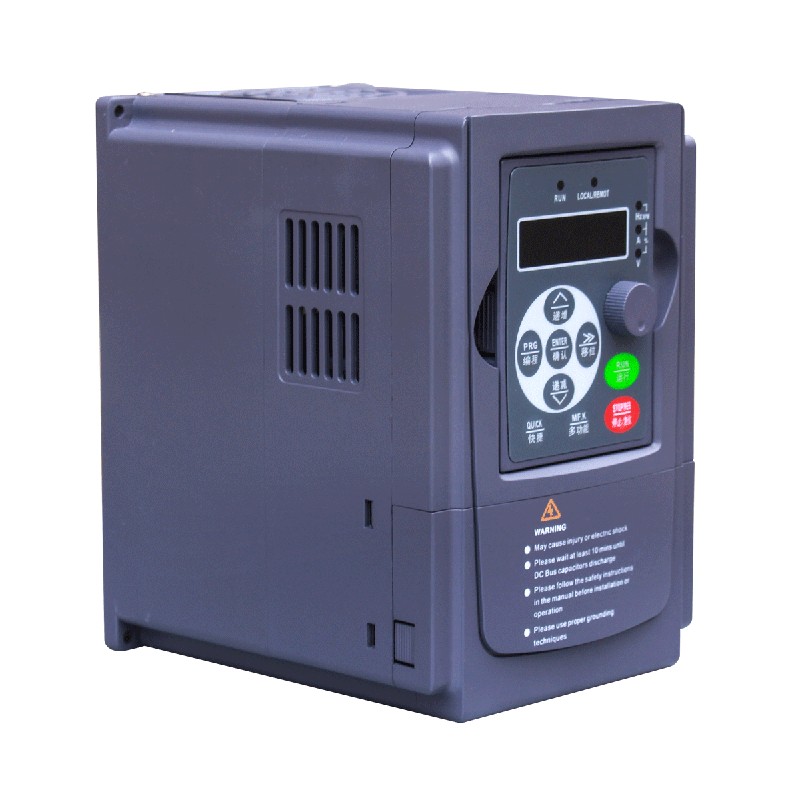

Bộ chuyển đổi tần số Vector hạng nặng

Yibaling Bộ biến tần vectơ công suất lớn là cốt lõi của bộ điều khiển nguồn cao cấp trong các ứng dụng truyền động công nghiệp, được thiết kế đặc biệt để truyền động các thiết bị quan trọng trong môi trường khắc nghiệt. Chúng tích hợp độ tin cậy mạnh mẽ của nhiệm vụ nặng nề với hiệu quả chính xác của việc kiểm soát vectơ.
Cái gọi là "quá tải" có nghĩa là nó có thể chịu được tác động mạnh, có khả năng chịu quá tải lên tới hơn 150% và có thể hoạt động ổn định trong thời gian dài trong môi trường khắc nghiệt, nhiều bụi và rung lắc mạnh. Và kiểm soát véc tơ là bản chất kỹ thuật của nó.
Thông qua các thuật toán tiên tiến, bộ biến tần vectơ công suất cao có thể tách rời chính xác và điều khiển độc lập mô-men xoắn cũng như từ trường của động cơ AC giống như động cơ DC. Điều này cho phép động cơ tạo ra mô-men xoắn toàn tải 100% ngay cả ở tốc độ 0 hoặc cực thấp và phản ứng nhanh chóng với những thay đổi tải đột ngột trong vòng một phần nghìn giây.

Hồ sơ công ty

So sánh với bộ chuyển đổi tần số chung

Quy trình kiểm tra nhà máy

1. Đảm bảo chất lượng linh kiện cốt lõi

Sử dụng các công cụ kiểm tra chuyên dụng để tiến hành kiểm tra các tham số tĩnh (chẳng hạn như điện áp bão hòa Vce(sat) và điện áp ngưỡng cổng Vge(th)) và một số kiểm tra động trên từng mô-đun IGBT trong bộ biến tần vectơ tải nặng, đảm bảo tính nhất quán của tham số và loại bỏ các sản phẩm bị lỗi.
Trong điều kiện tải mô phỏng, hãy kiểm tra dạng sóng đầu ra, điện áp cách ly và thời gian phản hồi bảo vệ ngắn mạch (phải ở phạm vi micro giây) của mạch điều khiển bộ biến tần vectơ thông qua các thiết bị cố định và tiến hành kiểm tra quét tự động trên giao diện truyền thông của bảng điều khiển chính (chẳng hạn như Profibus, Ethernet), các kênh I/O analog/kỹ thuật số và bộ nhớ.

2. Kiểm tra an toàn và cách nhiệt

Sử dụng megohm kế 1000V để đo điện trở cách điện giữa tất cả các cực đầu vào, đầu ra và bus DC với mặt đất bảo vệ (thường yêu cầu > 100 MΩ).
Sử dụng điện áp cao AC cao hơn nhiều so với điện áp định mức (ví dụ: nếu điện áp định mức đầu vào là 380V, điện áp thử nghiệm có thể là 2500V AC, kéo dài trong 1 phút), để kiểm tra độ bền cách điện của mạch chính mà không bị đánh thủng hoặc phóng điện.

3. Kiểm tra hiệu suất

Chạy bộ biến tần vectơ tải nặng liên tục ở dòng điện định mức 100% và tốc độ định mức trong ít nhất 2-4 giờ cho đến khi đạt được độ ổn định nhiệt. Sử dụng thiết bị chụp ảnh nhiệt hồng ngoại để đo và ghi lại chính xác nhiệt độ điểm nóng của tản nhiệt IGBT, nhiệt độ của vỏ tụ điện bus DC và nhiệt độ của các điểm kết nối thanh cái, đảm bảo mức tăng nhiệt độ của bất kỳ điểm nào đều dưới giới hạn thiết kế (chẳng hạn như ≤ 70K).
Trong điều kiện không tải hoặc tải nhẹ, đưa ra lệnh mô-men xoắn theo bước và sử dụng đầu dò dòng điện băng thông cao và máy hiện sóng để đo thời gian đáp ứng và độ vọt lố của dòng mô-men xoắn đầu ra (Iq), để xác minh khả năng đáp ứng mô-men xoắn động của bộ biến tần vectơ tải nặng (lên đến mức mili giây).
Ở các điểm tốc độ khác nhau (bao gồm cả tốc độ cực thấp như 0,5Hz), hãy sử dụng phản hồi của bộ mã hóa tốc độ có độ chính xác cao để đo độ chính xác và phạm vi dao động của tốc độ ở trạng thái ổn định.
Áp dụng tải định mức 150% và duy trì trong 60 giây để xác minh rằng sản phẩm không bị vấp và không có bảo vệ quá nhiệt.
Mô phỏng quá trình khởi động động cơ hoặc tác động khi tải nặng, để xác minh rằng nó có thể tạo ra dòng điện cực đại 180%-200% (kéo dài trong vài giây) và mạch truyền động không bị hỏng.

4. Kiểm tra lão hóa

Đặt Bộ chuyển đổi tần số vectơ công suất cao trong buồng môi trường nhiệt độ cao (chẳng hạn như 50-55oC) và chạy dưới tải định mức hoặc tải xen kẽ trong 12-24 giờ theo chu kỳ.
Để sản phẩm thường xuyên chuyển đổi giữa các chu kỳ không tải, nửa tải và đầy tải, khiến các bộ phận bên trong (đặc biệt là IGBT, tụ điện) của sản phẩm  chịu ứng suất giãn nở và co nhiệt lặp đi lặp lại, đồng thời để lộ các khuyết tật về hàn và vật liệu.
