Máy biến áp loại khô: Tại sao nó không thể thiếu trong hệ thống phân phối điện hiện đại?

Điện là nguồn sống của xã hội hiện đại. Nhà máy cần hoạt động, bệnh viện cần thực hiện phẫu thuật và trung tâm dữ liệu cần cập nhật dữ liệu. Tất cả đều dựa vào nguồn điện ổn định.

Máy biến áp loại khôkhác với các máy biến áp ngâm dầu thông thường mà chúng ta quen thuộc. Trong máy biến áp ngâm trong dầu, dầu được đổ đầy bên trong để cách nhiệt và làm mát. Trong máy biến áp loại khô, không sử dụng dầu. Thay vào đó, các cuộn dây được đổ hoàn toàn bằng nhựa epoxy hoặc được xử lý thông qua việc ngâm tẩm áp suất chân không, tương đương với việc tạo cho cuộn dây một lớp bảo vệ "áo giáp" chặt chẽ.

Máy biến áp loại khô là gì?

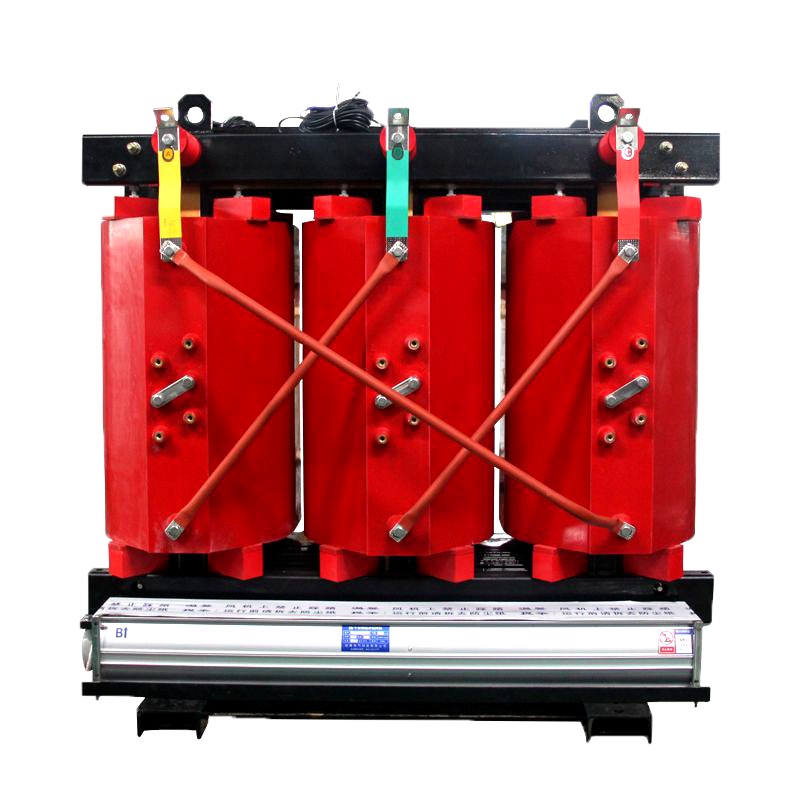

Nói một cách đơn giản, máy biến áp loại khô là loại máy biến áp không sử dụng dầu để cách điện hoặc làm mát. Cuộn dây của nó được làm bằng dây đồng nguyên chất hoặc lá đồng. Sau khi cuộn dây, chúng được đúc trong bể chân không bằng nhựa epoxy hoặc được xử lý bằng cách ngâm tẩm áp suất chân không để đảm bảo rằng lớp vecni cách điện thấm sâu vào mọi khe hở, cuối cùng đông đặc lại thành một bộ phận kín hoàn toàn. Điều này dẫn đến cuộn dây có khả năng chống ẩm, chống cháy và cực kỳ chắc chắn.

Máy biến áp loại khô chủ yếu được ứng dụng ở đâu?

Các tòa nhà cao tầng, ga tàu điện ngầm, bệnh viện, trung tâm dữ liệu và trung tâm mua sắm lớn - bất kỳ nơi nào có lượng người qua lại lớn, yêu cầu phòng cháy nghiêm ngặt hoặc thiết bị có giá trị - thường không thể thực hiện được nếu không có máy biến áp loại khô.

Chức năng của máy biến áp loại khô rất nhiều, chẳng hạn như:

1. Hiệu suất an toàn cao

Không giốngmáy biến áp ngâm dầu, máy biến áp loại khô không chứa dầu khoáng dễ cháy bên trong. Điều này về cơ bản giúp loại bỏ các nguy cơ cháy, nổ và ô nhiễm rò rỉ dầu. Cuộn dây của chúng được đúc bằng nhựa epoxy chống cháy và có đặc tính tự dập tắt. Ngay cả trong trường hợp có lỗi nghiêm trọng, chúng sẽ không gây ra hỏa hoạn. Điều này cho phép máy biến áp loại khô được lắp đặt an toàn tại trung tâm phụ tải, trực tiếp trong phòng phân phối, trục sàn hoặc khu vực đông dân cư mà không cần các phương tiện cách ly cháy phức tạp.

2. Tiết kiệm chi phí

Máy biến áp loại khô có tiết kiệm điện hay không thực tế phụ thuộc vào hai khía cạnh: lõi và cuộn dây.

Đối với lõi, chúng tôi sử dụng các tấm thép silic định hướng cán nguội cao cấp, chẳng hạn như loại 30ZH120. Khi xếp chồng chúng, chúng tôi áp dụng toàn bộ quy trình nối đối đầu, với mục đích duy nhất là giảm thiểu lượng điện tiêu thụ của chính lõi.

Về cuộn dây, chúng tôi luôn tuân thủ việc sử dụng đồng không có oxy có độ tinh khiết cao. Độ dẫn điện có thể đạt trên 99,95% và đồng có điện trở thấp nên sinh nhiệt ít hơn và do đó ít lãng phí điện hơn khi mang tải. Đồng có điện trở thấp và sinh ra ít nhiệt hơn nên ít lãng phí điện năng khi mang tải.

Lấy SCB11 với hiệu suất năng lượng loại I làm ví dụ. Tổn thất không tải của nó thấp hơn khoảng 30% so với các mẫu cũ. Con số này tưởng chừng không nhỏ nhưng máy biến áp lại là thiết bị hoạt động liên tục. Trong một năm, số tiền điện tiết kiệm được có thể từ hàng chục nghìn đến hàng trăm nghìn nhân dân tệ, đủ để mua một chiếc máy nhỏ khác.

3. Khả năng cách điện và chống đoản mạch tuyệt vời

Transformer sợ nhất điều gì? Ngắn mạch. Một khi hệ thống xảy ra lỗi và có dòng điện cực lớn chạy vào, nếu cuộn dây không chịu được thì toàn bộ máy sẽ bị hỏng.

Máy biến áp loại khô giải quyết vấn đề này như thế nào? Chìa khóa nằm ở quá trình "ngâm áp suất chân không". Sau khi cuộn dây được quấn, chúng được đặt trong bể chân không, không khí được loại bỏ và lớp vecni cách điện được ép vào từng khe hở của cuộn dây, sau đó đông đặc lại. Các cuộn dây tạo thành một khối hoàn toàn kín và không có bọt khí, giống như một khối rắn. Bằng cách này, cho dù lực điện có mạnh đến đâu trong thời gian ngắn mạch, cuộn dây vẫn đứng yên, không bị biến dạng hoặc dịch chuyển. Đây mới là điều thực sự "kháng cự".

4. Khả năng thích ứng môi trường mạnh mẽ và vận hành không cần bảo trì

Vì không có dầu cách điện nên máy biến áp loại khô không phải lo lắng về việc giảm mức dầu, suy giảm chất lượng dầu hoặc rò rỉ dầu. Lớp cách nhiệt bằng nhựa epoxy được bao bọc hoàn toàn của chúng có thể chống ẩm, phun muối, bụi và ô nhiễm hóa chất một cách hiệu quả, duy trì hiệu suất cách nhiệt tuyệt vời ngay cả trong môi trường khắc nghiệt. Trong điều kiện vận hành bình thường, máy biến áp loại khô chỉ cần làm sạch bụi bề mặt thường xuyên và không cần bảo dưỡng dầu phức tạp, giúp giảm đáng kể chi phí bảo trì và khối lượng công việc.

Tại sao máy biến áp loại khô là sự lựa chọn tất yếu cho hệ thống phân phối điện hiện đại?

1. Đáp ứng các quy định nghiêm ngặt về an toàn phòng cháy chữa cháy

Với tốc độ đô thị hóa tăng nhanh, các yêu cầu về an toàn phòng cháy chữa cháy đối với các thiết bị điện ở những nơi đông dân cư như nhà cao tầng, tàu điện ngầm, bệnh viện ngày càng trở nên nghiêm ngặt. Các quy định an toàn phòng cháy chữa cháy quốc gia quy định rằng máy biến áp lắp đặt trong kết cấu chính của tòa nhà phải là loại khô hoặc cách điện bằng khí. Đặc tính không dầu, chống cháy và tự dập tắt của máy biến áp loại khô khiến chúng trở thành lựa chọn tuân thủ duy nhất.

2. Phù hợp với các khái niệm bảo vệ môi trường xanh

Máy biến áp loại khô không có nguy cơ rò rỉ dầu và không gây ô nhiễm đất hoặc nước ngầm. Tính năng hiệu quả cao và tiết kiệm năng lượng của chúng cũng góp phần trực tiếp vào mục tiêu giảm lượng carbon. Theo thống kê, việc thay thế các sản phẩm cũ bằng máy biến áp loại khô hiệu suất cao có thể giảm lượng khí thải carbon dioxide hàng chục tấn mỗi chiếc mỗi năm.

3. Đảm bảo cung cấp điện liên tục cho các phụ tải quan trọng

Ở những nơi như trung tâm dữ liệu, phòng mổ bệnh viện, dây chuyền sản xuất chất bán dẫn, nguồn điện không thể bị gián đoạn. Ngay cả một cú nhấp nháy ngắn cũng có thể gây ra sự cố máy chủ, trục trặc của thiết bị phẫu thuật hoặc mất toàn bộ lô tấm bán dẫn. Bất kỳ kịch bản nào trong số này đều có thể dẫn đến tổn thất đáng kể. Máy biến áp loại khô, với độ tin cậy cao, tỷ lệ hư hỏng thấp và ưu điểm không cần bảo trì, là thiết bị cung cấp điện được ưu tiên cho các tải quan trọng này.

Giám sát tình trạng và bảo trì hàng ngày của máy biến áp loại khô

Mặc dùmáy biến áp loại khôđược gọi là "không cần bảo trì", kiểm tra tình trạng thường xuyên vẫn là một phương tiện quan trọng để kéo dài tuổi thọ sử dụng của chúng và ngăn ngừa những hỏng hóc đột ngột.

1. Kiểm tra điện trở cách điện

Sử dụng megohm kế 2500V hoặc 5000V để thường xuyên đo giá trị điện trở cách điện của cuộn dây với đất và điện áp cao đến điện áp thấp. Giá trị bình thường không được nhỏ hơn 100MΩ (tùy theo cấp điện áp). Nếu điện trở cách điện được phát hiện liên tục giảm, điều đó có thể cho thấy cuộn dây bị ẩm hoặc cách điện bị lão hóa và cần tiến hành xử lý sấy khô hoặc chẩn đoán thêm.

2. Kiểm tra ngoại hình và độ sạch sẽ

Sáu tháng một lần hoặc mỗi năm một lần, khi mất điện, hãy mở vỏ bảo vệ của máy biến áp loại khô và dùng khí nén khô để thổi bay bụi tích tụ trong lõi sắt, cuộn dây, chất cách điện và ống dẫn khí. Ngoài ra, hãy kiểm tra xem các vít có bị lỏng không, có vết nứt hoặc vết phóng điện nào trên bề mặt cách nhiệt hay không và quạt làm mát có hoạt động trơn tru hay không. Những nhiệm vụ này không phức tạp, nhưng việc có thực hiện chúng hay không lại tạo nên sự khác biệt lớn.

3. Thử nghiệm phóng điện cục bộ (tùy chọn)

Nếu máy biến áp loại khô đã được sử dụng một thời gian hoặc nếu đó là điểm cung cấp điện quan trọng thì nên thuê cơ quan chuyên nghiệp để tiến hành thử nghiệm phóng điện cục bộ. Phóng điện cục bộ là dấu hiệu sớm của sự lão hóa cách điện. Việc phát hiện sớm và xử lý kịp thời có thể ngăn chặn sự cố, hư hỏng đột ngột của thiết bị, tránh được những rắc rối lớn.

Để đảm bảo máy biến áp loại khô có thể sử dụng lâu dài, mấu chốt nằm ở việc bảo trì thường xuyên?

1. Chọn sai lớp bảo vệ

Chọn lớp bảo vệ thích hợp (mã IP) dựa trên môi trường cài đặt. Đối với các phòng phân phối trong nhà thông thường, IP20 là đủ; nhưng nếu địa điểm có nhiều bụi hoặc trong môi trường khắc nghiệt, nên chọn vỏ có cấp bảo vệ IP23 hoặc cao hơn. Ngoài ra, cần lắp đặt bộ lọc bụi và máy hút ẩm cho máy biến áp loại khô để ngăn bụi và hơi ẩm xâm nhập, có thể làm giảm đáng kể tuổi thọ của máy biến áp.

2. Phải kiểm soát việc thông gió và tản nhiệt

Việc làm mát máy biến áp loại khô phụ thuộc hoàn toàn vào sự lưu thông không khí. Trong quá trình lắp đặt, phải chừa đủ khoảng trống xung quanh máy biến áp, thường không dưới nửa mét. Các lỗ thông gió không được bị chặn bởi bất kỳ vật thể nào. Nếu công suất của máy biến áp loại khô lớn hoặc được lắp đặt trong không gian hạn chế thì phải trang bị hệ thống làm mát không khí cưỡng bức được kiểm soát nhiệt độ. Nhiệt độ khởi động và dừng của quạt phải được đặt theo tải thực tế của máy biến áp loại khô. Không để máy biến áp loại khô chạy khi không cần thiết hoặc chạy không đúng tốc độ.

3. Lập hồ sơ tình trạng thiết bị

Lập hồ sơ vận hành và bảo trì độc lập cho từng máy biến áp loại khô, ghi lại ngày vận hành thử, dữ liệu kiểm tra từ các lần kiểm tra trước, giá trị điện trở cách điện, hồ sơ nhiệt độ và các sự kiện bất thường. Những dữ liệu này là cơ sở quan trọng để đánh giá tình trạng và bảo trì dự đoán.

Phần kết luận

Máy biến áp loại khô với ưu điểm vượt trội là an toàn, chống cháy, tiết kiệm năng lượng cao, thân thiện với môi trường và dễ bảo trì đã trở thành thiết bị cốt lõi không thể thiếu trong các hệ thống phân phối điện hiện đại. Chúng không chỉ là “bộ chuyển đổi” để truyền tải điện mà còn là “bộ bảo vệ” đảm bảo an toàn điện và nâng cao hiệu quả sử dụng năng lượng.
