Điện đi từ trạm biến áp đến nhà máy như thế nào? Tại sao nó vẫn là máy biến áp ngâm dầu?

Trong hệ thống điện có một loại thiết bị đã tồn tại hơn trăm năm, nguyên lý hoạt động không thay đổi, kết cấu không cầu kỳ nhưng vẫn được sử dụng từ lâu:

cácmáy biến áp ngâm dầu.

Máy biến áp ngâm dầu tuy không thời thượng, cũng không ngầu nhưng có thể tìm thấy ở mọi nhà máy, mọi khu dân cư, mọi đường dây phân phối.

I. Máy biến áp ngâm dầu chính xác có chức năng gì?

Nói một cách đơn giản: Nó chuyển đổi điện cao áp thành điện áp thấp hoặc ngược lại.

Dòng điện từ nhà máy điện có điện áp rất cao (vài chục nghìn volt, thậm chí hàng trăm nghìn volt) và không thể sử dụng trực tiếp cho thiết bị. Trạm biến áp ngâm dầu giúp giảm điện áp xuống 380V cho nhà máy hoặc 220V cho gia đình.

Trong các kịch bản ngược lại, một số tình huống yêu cầu chuyển đổi điện áp thấp thành điện áp cao (chẳng hạn như nhà máy quang điện và trang trại gió kết nối với lưới điện) và máy biến áp ngâm trong dầu cũng thực hiện việc này.

Máy biến áp ngâm dầu chỉ làm một việc: biến đổi điện áp.

Nó đã làm điều này trong hơn một trăm năm mà không thay đổi cách tiếp cận.

II. Trong thời đại hiện nay, tại sao “dầu” vẫn được sử dụng?

Có người hỏi: Máy biến áp loại khô có an toàn hơn không? Tại sao vẫn sử dụng máy biến áp ngâm dầu?

Câu trả lời nằm ở ba chữ: Có thể chịu đựng được.

Máy biến áp ngâm dầu không bị “lạc hậu”; đây là giải pháp phù hợp nhất trong các tình huống có yêu cầu cao về độ tin cậy, công suất và chi phí.

III. Chính xác thì "dầu" bên trong máy biến áp ngâm dầu có tác dụng gì?

Nó không được sử dụng để đốt; nó được sử dụng để cách nhiệt và tản nhiệt.

Cách điện: Giữa cuộn dây và lõi, giữa cuộn dây và vỏ, giữa các cấp điện áp khác nhau của cuộn dây được ngăn cách bằng dầu để chống hồ quang và phóng điện.

Tản nhiệt: Khi cuộn dây nóng lên, dầu sẽ lấy nhiệt lượng truyền vào thành thùng dầu và phân tán vào không khí.

Đây là lý do tại saomáy biến áp ngâm dầucó khả năng quá tải mạnh - khả năng sinh nhiệt của dầu lớn, khi vận hành quá tải trong thời gian ngắn, nhiệt độ tăng không nhanh như máy biến áp loại khô.

IV. Máy biến áp ngâm trong dầu có dễ bị hư hỏng không?

Ngược lại, máy biến áp ngâm dầu là loại thiết bị điện có độ bền cao nhất.

Miễn là nó không bị quá tải nghiêm trọng trong thời gian dài, không vận hành mà không có dầu trong thời gian dài và không thường xuyên bị sét đánh hoặc tác động ngắn mạch thì một máy biến áp ngâm trong dầu có thể có tuổi thọ thiết kế từ 20-30 năm.

Các "vấn đề" phổ biến thực ra chỉ là một vài loại:

Giảm mức dầu (rò rỉ hoặc bay hơi)

Sự hư hỏng của dầu (độ ẩm hoặc quá trình oxy hóa)

Tụ điện, bộ đổi nấc, lão hóa cách điện

Quá tải gây tăng nhiệt độ quá mức

Tất cả những điều này có thể được phát hiện và xử lý trước thông qua việc kiểm tra và thử dầu thường xuyên.

V. Những câu hỏi thường gặp của khách hàng khi lựa chọn máy biến áp ngâm dầu

1. Đồng hay nhôm?

Đồng có tính dẫn điện tốt, chịu nhiệt và có tuổi thọ cao nhưng giá thành đắt.

Nhôm rẻ hơn nhưng có thể tích lớn hơn cho cùng công suất và khả năng sinh nhiệt cao hơn một chút.

Chọn cái nào tùy thuộc vào ngân sách và yêu cầu tại chỗ. Nhưng có một điều cần lưu ý: Nếu là công trình có tải trọng cao hoặc xuất khẩu liên tục thì nên sử dụng đồng.

2. Bịt kín hoàn toàn hay có bình chứa dầu?

Bịt kín hoàn toàn: Dầu không tiếp xúc với không khí, lão hóa chậm và không cần bảo trì, thích hợp sử dụng ngoài trời

Có bình chứa dầu: Có thiết bị thở, cho phép quan sát mức dầu, phù hợp với các tình huống cần kiểm tra thường xuyên

3. Làm thế nào để chọn mức tổn thất (hiệu suất năng lượng)?

S11, S13, S20... Số càng lớn thì mức lỗ càng thấp nhưng giá lại cao hơn.

Tính toán xem liệu khoản tiền điện tiết kiệm hàng năm có thể bù đắp được chi phí mua sắm cao hơn hay không - thông thường S13 có thể thu hồi khoản chênh lệch sau 2-3 năm.

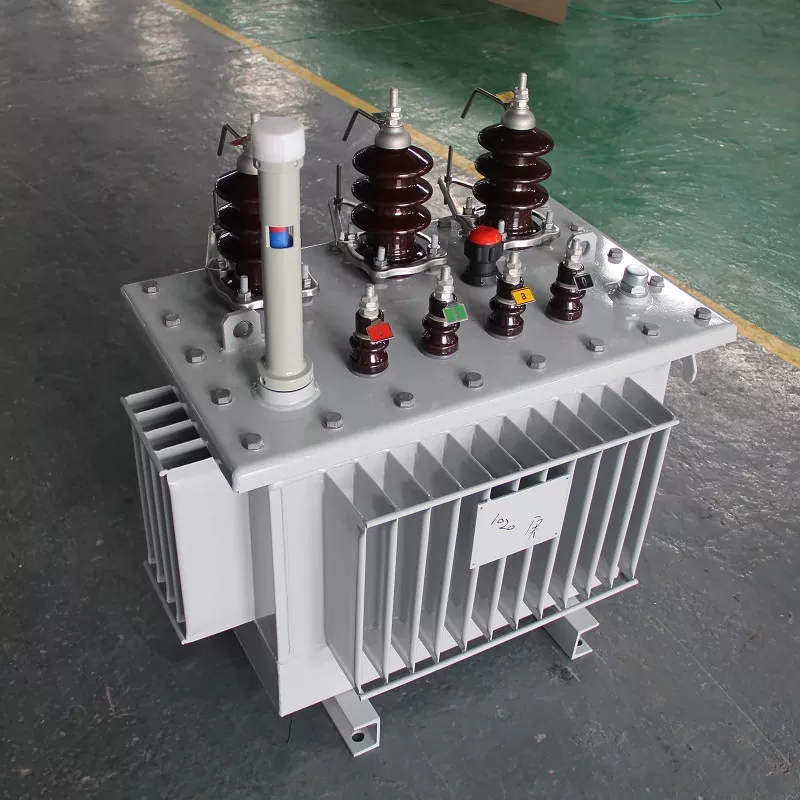

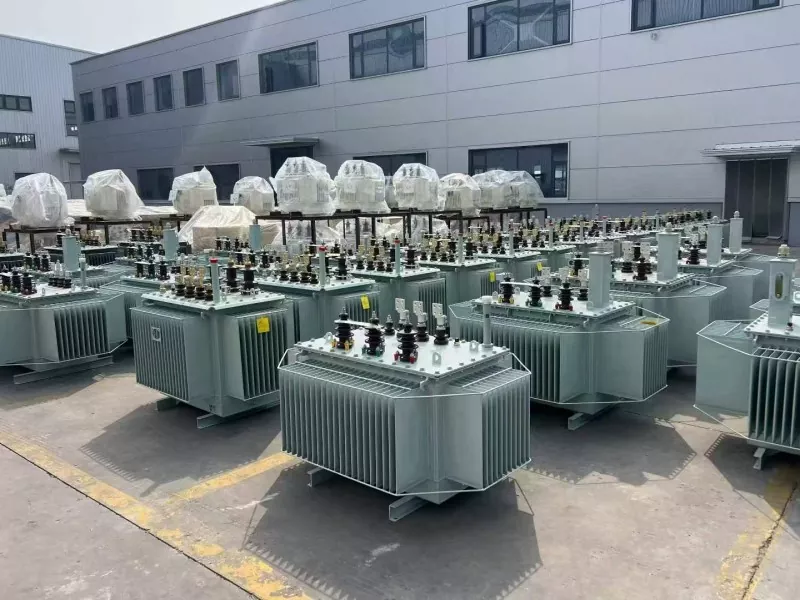

VI. Máy biến áp ngâm dầu của Yibaling

Chúng tôi sản xuấtmáy biến áp ngâm dầukhông đi theo “con đường công nghệ đen” nào mà bằng cách lựa chọn nguyên liệu tốt, kiểm soát quy trình tốt và tiến hành kiểm tra kỹ lưỡng.

Lõi: Tấm thép silic định hướng cán nguội có độ thấm từ cao, xếp chồng đường may so le hoàn toàn, tổn thất không tải thấp

Cuộn dây: Đồng nguyên chất (tiêu chuẩn) hoặc nhôm có độ tinh khiết cao (nếu cần), cách điện giữa các lớp nghiêm ngặt, khả năng chống ngắn mạch mạnh mẽ

Dầu cách điện: Dầu biến thế chất lượng cao, được kiểm tra đầy đủ về khả năng chịu điện áp, độ ẩm và tổn thất điện môi trước khi xuất xưởng. Bình nhiên liệu: Bộ tản nhiệt dạng tấm hoặc dạng tấm, hàn kín hoàn toàn, chống rò rỉ, chống ăn mòn và chống sương

Thử nghiệm tại nhà máy: Biến thiên tỷ số, điện trở DC, điện trở cách điện, tổn thất không tải, tổn thất tải, tần số nguồn chịu được điện áp... Mỗi thiết bị đều được kiểm tra, không kiểm tra lấy mẫu. Áp dụng cho:

Phân phối điện nhà máy, trạm biến áp cộng đồng

Công nghiệp khai thác mỏ, hóa chất, giấy, dệt may

Tăng cường năng lượng mặt trời, kết nối lưới điện gió

Hỗ trợ xuất khẩu, dự án viện trợ nước ngoài

Công suất: 30kVA - 3150kVA

Điện áp: 10kV / 0,4kV là tùy chọn chính, hỗ trợ tùy chỉnh không chuẩn

VII. Tóm tắt trong một câu

Máy biến áp ngâm dầu không phải là loại thời trang nhất nhưng chắc chắn là một trong những thiết bị phân phối điện đáng tin cậy nhất trong những “trận chiến khó khăn” như công suất lớn, phụ tải cao, môi trường ngoài trời, vận hành lâu dài.

Điện được mượn từ trời và hỗ trợ mặt đất.

Nếu bạn có bất kỳ yêu cầu lựa chọn nào đối với máy biến áp ngâm dầu (công suất, điện áp, cấp hiệu suất năng lượng, kín hoàn toàn hoặc có bể chứa dầu, chứng nhận xuất khẩu), bạn có thể liên hệ vớiNhóm công nghệ năng lượng Yibalingbất cứ lúc nào.
