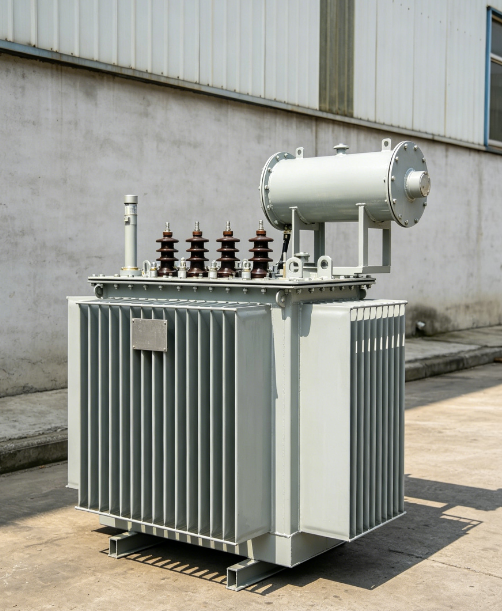

Máy biến áp phân phối ngâm dầu S13 là gì?

Máy biến áp S13 là máy biến áp phân phối ngâm dầu ba pha, thường được sử dụng trong hệ thống phân phối 10kV/0,4kV. Chức năng cốt lõi của nó rất đơn giản: giảm điện áp cao xuống điện áp thấp để sử dụng trong các nhà máy, cộng đồng dân cư và trung tâm mua sắm.

Tuy nhiên, nó khác với các mẫu S11 và S9 trước đó – nó tiết kiệm năng lượng hơn.

"Hiệu quả năng lượng" này không dựa vào "chế độ sinh thái" mà dựa vào nâng cấp thiết kế vật lý:

Lõi sắt sử dụng tấm thép silic định hướng cán nguội cao cấp hơn.

Áp dụng quy trình xếp chồng vòng đệm được giảm nhẹ hoàn toàn để tạo ra mạch từ mượt mà hơn.

Tổn thất không tải của nó trung bình thấp hơn 20-30% so với máy biến áp phân phối ngâm dầu S11.

Nói tóm lại, khi được cung cấp năng lượng 24 giờ một ngày, S13 sẽ tự tiêu thụ ít năng lượng hơn nhiều.

Tại sao làMáy biến áp phân phối ngâm dầu S13một "Lợi nhuận từ tiết kiệm"?

Tổn hao máy biến áp chia làm hai loại chính:

Tổn hao không tải (tổn hao lõi): Xảy ra khi máy biến áp có điện, không phụ thuộc vào tải, do lõi sắt vẫn tiêu thụ điện năng. Đây là "chi phí cố định".

Tổn hao có tải (tổn hao đồng): Sinh ra do nhiệt khi dòng điện chạy qua cuộn dây khi có tải. Tổn thất tăng khi tải nặng hơn.

S13 tối ưu hóa cả hai loại tổn thất.

Ví dụ

Đối với máy biến áp 500kVA:

Máy biến áp phân phối ngâm dầu S11: ~960W tổn thất không tải

Máy biến áp phân phối ngâm dầu S13: ~680W tổn thất không tải

Sự khác biệt: 280W

Con số này có vẻ không đáng kể nhưng hãy tính: 280W × 24 giờ × 365 ngày = Khoảng 2.452,8 kWh mỗi năm

Với giá điện công nghiệp là 0,8 nhân dân tệ/kWh, điều này giúp tiết kiệm gần 1.962,24 nhân dân tệ mỗi năm. Với tuổi thọ sử dụng của máy biến áp là 20-30 năm, số tiền tiết kiệm được sẽ tăng lên đáng kể.

Đó không chỉ là "khoản tiết kiệm nhỏ" mà còn đủ để tài trợ cho một máy biến áp nhỏ trong suốt thời gian sử dụng của nó.

ở đâuMáy biến áp phân phối ngâm dầu S13Thích hợp để sử dụng?

Tính năng kỹ thuật: Không có công nghệ ưa thích, chỉ có hiệu năng ổn định

Máy biến áp phân phối ngâm dầu S13 không phải là một sản phẩm "tiên tiến". Ưu điểm của nó đến từ vật liệu tốt hơn và tay nghề vững chắc:

Lõi sắt - Thép silicon định hướng cán nguội có độ thấm cao, được xếp chồng lên nhau với các khớp nối được giảm nhẹ hoàn toàn. Điện trở từ thấp, tổn thất dòng điện xoáy thấp.

Cuộn dây - Đồng nguyên chất tiêu chuẩn (hoặc nhôm có độ tinh khiết cao nếu được yêu cầu). Lớp cách nhiệt được thực hiện cẩn thận - không có đường tắt.

Dầu cách điện – Dầu biến áp chất lượng tốt. Trước khi rời khỏi nhà máy, chúng tôi kiểm tra độ bền điện môi, độ ẩm và độ mất điện.

Bể chứa – Bộ tản nhiệt dạng sóng hoặc có vây, được hàn kín và hàn hoàn toàn. Chống rò rỉ và chống ăn mòn.

Cấu trúc kín hoàn toàn tùy chọn – Ngăn chặn dầu khỏi không khí. Làm chậm quá trình lão hóa, cắt giảm việc bảo trì.

Đây không phải là một sản phẩm "đủ tốt". Nó được thiết kế để chạy liên tục trong nhiều năm.

Những điều quan trọng cần xem xét khi lựa chọn một

Công suất (kVA) – Cộng tất cả công suất tải của bạn, sau đó để lại mức an toàn 30-50%. Đừng cắt nó quá chặt.

Đồng so với nhôm – Đồng có giá cao hơn. Nhôm có giá thấp hơn. Nếu thiết bị của bạn chạy cả ngày lẫn đêm, hãy sử dụng đồng.

Bể kín hoàn toàn so với bể bảo quản: Được niêm phong hoàn toàn để sử dụng ngoài trời không cần bảo trì, không cần giám sát; bể bảo quản cho phép quan sát mức dầu để kiểm tra thường xuyên.

Cấp hiệu quả năng lượng: S13 đáp ứng hiệu suất năng lượng Loại 1 phổ biến hiện nay theo tiêu chuẩn quốc gia mới. Để giảm tổn thất hơn nữa, hãy xem xét máy biến áp S20 hoặc hợp kim vô định hình (chi phí cao hơn).

Môi trường cài đặt

Máy biến áp ngâm dầu hoạt động tốt ở ngoài trời. Chỉ cần đảm bảo rằng bạn quan tâm đến ba điều: chống thấm, chống trộm và thông gió. Đừng chỉ đặt chúng ra và quên chúng đi.

Một ví dụ thực tế

Một nhà máy dệt có hai máy biến áp S9 800kVA đã cũ đã hoạt động được hơn 10 năm. Sản lượng sản xuất không thay đổi nhiều nhưng tiền điện của họ vẫn tăng hàng năm.

Họ đã tính toán các con số: chuyển sang máy biến áp S13 800kVA sẽ giảm tổn thất không tải từ khoảng 1.800W (S9) xuống còn khoảng 800W (S13). Như vậy, mỗi năm tiết kiệm được gần 8.760 kWh - chỉ từ các máy biến áp không hoạt động.

Giám đốc nhà máy nói một cách đơn giản: "Sau khi lắp đặt máy biến áp mới, đồng hồ điện quay chậm hơn. Các con số đã tự nói lên điều đó".
