Máy biến áp cách ly y tế CNTT là gì và tại sao nó lại quan trọng đến vậy?

Máy biến áp cách ly y tế CNTT là máy biến áp cách ly một pha chuyên dụng được thiết kế dành riêng cho hệ thống CNTT y tế (Isolated Terra - hệ thống không nối đất) trong các cơ sở chăm sóc sức khỏe.

Không giống như các máy biến áp thông thường chỉ đơn giản tăng hoặc giảm điện áp,Máy biến áp y tế CNTTthực hiện một điều gì đó khác biệt về cơ bản: nó tạo ra nguồn điện cách ly, không nối đất cho các thiết bị y tế quan trọng trong phòng mổ, phòng ICU và các đơn vị chăm sóc tim.

Tại sao điều đó lại quan trọng?

Bởi vì trong một hệ thống điện nối đất tiêu chuẩn, một lỗi cách điện có thể khiến cầu dao bị ngắt - cắt điện đối với thiết bị hỗ trợ sự sống. Trong phòng mổ, đó không phải là một lựa chọn.

Máy biến áp y tế CNTT cùng với thiết bị giám sát cách điện (IMD) đảm bảo rằng sự cố lần đầu không làm gián đoạn nguồn điện. Nó báo động, nhưng nó không ngắt quãng. Bác sĩ phẫu thuật có thể hoàn thành thủ tục. Mạng sống không bị đe dọa.

Tóm lại: đó là sự khác biệt giữa báo động và mất điện. Giữa một lời cảnh báo và một bi kịch.

Máy biến áp cách ly y tế CNTT hoạt động như thế nào

Nguyên tắc rất đơn giản, nhưng việc thực hiện thì không thể tha thứ.

Bước 1 – Cách ly

Máy biến áp có hai cuộn dây hoàn toàn riêng biệt - sơ cấp (phía nguồn điện) và thứ cấp (phía bệnh nhân). Không có kết nối điện trực tiếp giữa chúng. Năng lượng truyền qua từ trường.

Bước 2 – Thứ cấp không nối đất

Phía thứ cấp không được nối đất - không giống như các hệ thống điện tiêu chuẩn nơi trung tính được nối đất. Đây chính là cốt lõi của hệ thống IT (Isolated Terra).

Bước 3 – Hành vi lỗi đầu tiên

Nếu xảy ra một lỗi duy nhất - chẳng hạn như dây nguồn phẫu thuật bị kẹp và chạm vào khung kim loại - thiết bị giám sát cách điện (IMD) sẽ phát hiện sự sụt giảm điện trở cách điện và phát ra âm thanh báo động. Nhưng máy biến áp không ngắt. Sức mạnh tiếp tục chảy. Đội phẫu thuật được cảnh báo nhưng không bị gián đoạn.

Bước 4 – Lỗi thứ hai

Chỉ khi xảy ra lỗi thứ hai trên một đường dây khác thì thiết bị bảo vệ mới ngắt. Đến lúc đó, thủ tục thường hoàn tất và bệnh nhân được an toàn.

Bước 5 – Giám sát liên tục

IMD liên tục đo điện trở cách điện giữa mạch cách ly và mặt đất. Nếu giá trị giảm xuống dưới ngưỡng đã đặt (thường là 50kΩ đến 100kΩ), nó sẽ kích hoạt cảnh báo bằng hình ảnh và âm thanh — nhưng một lần nữa, không bị gián đoạn nguồn điện.

Sự kết hợp này — máy biến áp cách ly + IMD — tạo ra nguồn điện an toàn nhất có thể cho thiết bị tiếp xúc trực tiếp với bệnh nhân.

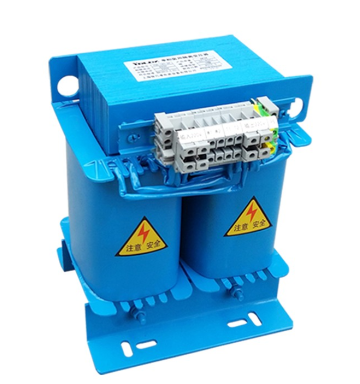

Các loại phổ biến củaMáy biến áp y tế CNTT

Máy biến áp cách ly y tế không có sẵn trên kệ. Chúng được xây dựng có mục đích cho các ứng dụng chăm sóc sức khỏe.

Trong thực tế, thiết bị một pha 5kVA đến 8kVA là loại phổ biến nhất cho phòng mổ tiêu chuẩn. Nó cung cấp năng lượng cho:

Đèn phẫu thuật

Đơn vị phẫu thuật điện

Màn hình bệnh nhân

Máy gây mê

Ổ cắm điện tại khu vực vận hành

Tại saoMáy biến áp y tế CNTTVấn đề

Vì ở bệnh viện, mất điện không phải là điều bất tiện. Đó là một sự kiện đe dọa tính mạng.

Đây là những gì hệ thống máy biến áp y tế CNTT được thiết kế phù hợp mang lại:

1. Nguồn điện không bị gián đoạn trong lần lỗi đầu tiên

Hệ thống nối đất tiêu chuẩn bị ngắt khi xảy ra lỗi đầu tiên. Hệ thống CNTT thì không. Sự khác biệt duy nhất đó cho phép ca phẫu thuật kết thúc an toàn.

2. Dòng rò cực thấp

Máy biến áp cách ly y tế được chế tạo với lớp cách điện kép hoặc tăng cường và điện dung ghép cực thấp. Dòng điện rò rỉ thường dưới 0,1mA - thấp hơn nhiều so với máy biến áp tiêu chuẩn. Điều này rất quan trọng khi thiết bị được kết nối trực tiếp với cơ thể bệnh nhân (ví dụ: dây dẫn ECG, đầu dò nội soi).

3. Giám sát cách điện liên tục

IMD theo dõi hệ thống 24/7. Nó phát hiện sự suy giảm trước khi nó trở thành một lỗi nghiêm trọng. Đội bảo trì nhận được cảnh báo sớm chứ không phải cuộc gọi khẩn cấp.

4. Bảo vệ chống nhiễu từ lưới điện

Bộ cách ly chặn nhiễu tần số cao, sóng hài và xung từ nguồn điện chính. Thiết bị điện tử y tế nhạy cảm - màn hình, máy bơm truyền dịch, thiết bị chẩn đoán - hoạt động sạch sẽ và đáng tin cậy.

5. Tuân thủ các tiêu chuẩn an toàn y tế

IEC 60601-1, GB 9706.1 và các tiêu chuẩn quốc gia khác yêu cầu hệ thống nguồn CNTT trong khu vực chăm sóc bệnh nhân nơi thiết bị được áp dụng trực tiếp vào cơ thể. Không có máy biến áp CNTT, không có sự phê duyệt theo quy định.

Nếu không có máy biến thế y tế CNTT, phẫu thuật hiện đại sẽ chạy bằng các dải nguồn đa năng - một rủi ro mà không bệnh viện nào có thể chấp nhận được.

Lựa chọn máy biến áp y tế CNTT phù hợp

Việc lựa chọn máy biến áp y tế CNTT không phải là tìm đơn vị rẻ nhất. Đó là về việc đáp ứng các yêu cầu nghiêm ngặt về an toàn và quy định.

Bước 1 – Xác định mức kVA yêu cầu

Cộng mức tiêu thụ điện năng của tất cả các thiết bị sẽ được kết nối với hệ thống CNTT. Không chỉ thêm xếp hạng trên bảng tên - hãy sử dụng công suất chạy thực tế được đo hoặc dự kiến.

Nguyên tắc chung: 5kVA đến 8kVA là đủ cho một phòng mổ hiện đại. Không nên sử dụng kích thước quá lớn — máy biến áp 15kVA có dòng rò cao hơn và dòng điện chạy vào lớn hơn.

Bước 2 – Xác minh giới hạn dòng rò

IEC 60601-1 giới hạn dòng điện rò rỉ của bệnh nhân ở mức 0,1mA đối với các bộ phận ứng dụng. Thiết kế của máy biến áp - bao gồm việc tách cuộn dây, che chắn và kết cấu lõi - ảnh hưởng trực tiếp đến giá trị này. Yêu cầu báo cáo thử nghiệm cho thấy số đo dòng điện rò rỉ.

Bước 3 – Kiểm tra khả năng tương thích giám sát cách điện

Máy biến áp y tế CNTT phải tương thích với thiết bị giám sát cách điện (IMD). Hầu hết các hệ thống hiện đại đều sử dụng điện áp đo tiêu chuẩn (ví dụ: 20V DC hoặc AC tần số thấp). Đảm bảo máy biến áp không được nối đất hoặc lọc tích hợp có thể gây nhầm lẫn cho IMD.

Bước 4 – Chọn vỏ và lắp đặt

Khung mở – Để lắp đặt bên trong bảng điện cấp y tế (phổ biến nhất).

Kèm theo - Để đặt trên sàn hoặc gắn trên tường nơi nhân viên không có điện có thể tiếp cận máy biến áp.

Xếp hạng IP – IP20 là điển hình cho việc lắp đặt bảng điều khiển trong nhà. IP54 có thể được yêu cầu cho một số cài đặt nhất định.

Bước 5 – Kiểm tra chứng chỉ

Hãy tìm:

IEC 60601-1 (an toàn thiết bị điện y tế)

IEC 61558-2-15 (an toàn của máy biến áp cách ly dùng trong y tế)

GB 9706.1 (Tiêu chuẩn y tế Trung Quốc)

CE / UL / CCC theo yêu cầu của thị trường địa phương của bạn

Không chấp nhận "chúng tôi tuân theo các tiêu chuẩn này." Yêu cầu báo cáo thử nghiệm điển hình từ phòng thí nghiệm được công nhận.

Bước 6 – Lập kế hoạch dự phòng

Đối với các ứng dụng quan trọng (nhiều OR, ICU tim), hãy xem xét hệ thống CNTT kép có bộ chuyển mạch tự động (ATS) hoặc nguồn dự phòng UPS cấp nguồn cho máy biến áp IT. Một máy biến áp - một điểm lỗi. Hai máy biến áp - dự phòng thực sự.

suy nghĩ cuối cùng

Máy biến áp cách ly y tế CNTT không phải là linh kiện mà bất kỳ ai trong phòng mổ cũng từng nghĩ tới. Bác sĩ phẫu thuật không cảm ơn nó. Y tá không làm sạch nó. Nhân viên bảo trì hiếm khi chạm vào nó.

Nhưng nó luôn ở đó - âm thầm, không mệt mỏi và tuyệt đối đáng tin cậy.

Trong một thế giới mà một lỗi điện có thể tạo nên sự khác biệt giữa một cuộc phẫu thuật hoàn thành và một cuộc khủng hoảng, máy biến thế y tế CNTT chính là người hùng thầm lặng. Nó thực hiện một công việc và thực hiện một cách hoàn hảo: duy trì nguồn điện khi cần thiết nhất.

Nếu bạn đang thiết kế, nâng cấp hoặc bảo trì hệ thống điện của bệnh viện, đừng coi máy biến áp y tế CNTT như một mặt hàng. Nó là một thiết bị an toàn tính mạng, không phải là một phụ kiện dự phòng.

Chọn cẩn thận. Chỉ định một cách chặt chẽ. Kiểm tra kỹ lưỡng.

Bởi vì khi đèn trong phòng phẫu thuật vẫn sáng - ngay cả khi có sự cố xảy ra - đó là máy biến thế y tế CNTT đang thực hiện công việc của nó.
