Máy biến áp điều khiển SBK là gì và tại sao nó quan trọng?

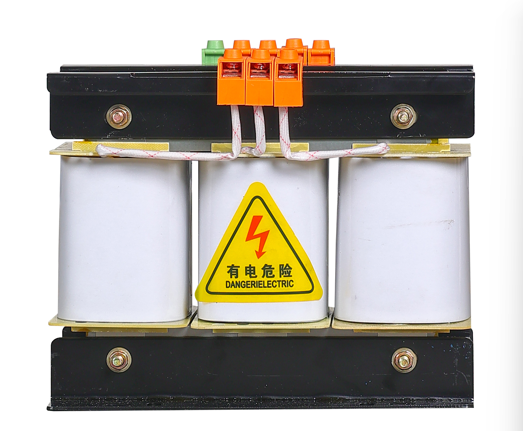

Máy biến áp điều khiển SBK là máy biến áp loại khô ba pha được thiết kế đặc biệt để cung cấp mạch điều khiển, bảng rơle, hệ thống PLC và thiết bị phụ trợ trong môi trường công nghiệp.

Công việc của nó không phải là cung cấp năng lượng cho động cơ hoặc các bộ phận làm nóng. Công việc của nó là cung cấp cho "bộ não" của máy - PLC, công tắc tơ, rơle, đèn báo, cảm biến - bằng nguồn điện sạch, ổn định và cách ly.

Tại sao điều đó lại quan trọng?

Vì mạch điều khiển rất nhạy. Sự sụt giảm điện áp nhất thời mà động cơ bỏ qua có thể khiến PLC bị trục trặc, công tắc tơ kêu lạch cạch hoặc cảm biến đưa ra kết quả sai. Trong dây chuyền sản xuất, điều đó có nghĩa là các bộ phận phế liệu, thời gian ngừng hoạt động và các vấn đề đau đầu khi khắc phục sự cố.

Máy biến áp điều khiển SBK cách ly mạch điều khiển khỏi bus nguồn chính, lọc nhiễu và cung cấp nguồn điện áp ổn định, chuyên dụng mà hệ thống điều khiển có thể dựa vào.

Tóm lại: nó giữ cho bộ não của máy hoạt động trong khi cơ bắp của nó thực hiện các công việc nặng nhọc.

Làm thế nào mộtMáy biến áp điều khiển SBKTác phẩm

Nguyên tắc thì đơn giản nhưng cách áp dụng thì cụ thể.

Bước 1 – Nhập liệu

Cuộn dây sơ cấp kết nối với nguồn điện chính - thường là ba pha 380V, 400V hoặc 415V. Nó có thể có nhiều vòi để phù hợp với sự thay đổi điện áp đường dây.

Bước 2 – Cách ly

Cuộn thứ cấp được cách ly về điện với cuộn sơ cấp. Không có kết nối trực tiếp. Năng lượng truyền qua từ trường. Điều này ngăn chặn tiếng ồn, xung điện và lỗi chạm đất đến mạch điều khiển.

Bước 3 – Đầu ra

Cuộn thứ cấp tạo ra điện áp mà hệ thống điều khiển cần - thường là 220V, 110V hoặc 24V AC. Một số máy biến áp SBK có nhiều cuộn dây thứ cấp cho các điện áp điều khiển khác nhau từ một bộ phận duy nhất.

Bước 4 – Nguồn cung cấp chuyên dụng

Đầu ra cung cấp cho bảng điều khiển - nguồn điện PLC, cuộn dây rơle, cuộn dây công tắc tơ, đèn báo và bất kỳ thiết bị điều khiển hoặc phụ trợ nào khác.

Bước 5 – Được xây dựng để chạy liên tục

Mạch điều khiển luôn bật. SBK được thiết kế để hoạt động liên tục - tăng nhiệt độ thấp, ít tiếng ồn và tuổi thọ cao ở mức đầy tải.

Kết quả: một nguồn điện sạch, ổn định, chuyên dụng cho hệ thống điều khiển của máy.

Các loại phổ biến củaMáy biến áp điều khiển SBK

Máy biến áp điều khiển SBK có sẵn trong một số cấu hình.

Phiên bản đa điện áp, được bảo vệ là thông số kỹ thuật phổ biến nhất cho các hệ thống điều khiển công nghiệp từ trung bình đến lớn.

Tại saoMáy biến áp điều khiển SBKVấn đề

Bởi vì sự cố máy đắt tiền nhất là sự cố có thể được ngăn chặn bằng nguồn điện tốt hơn.

Đây là những gì máy biến áp điều khiển SBK cung cấp mà các nguồn điện thông thường không thể:

1. Cách ly điện

Mạch điều khiển được tách biệt về mặt vật lý với bus nguồn chính. Nếu cuộn dây động cơ bị chập, dòng điện sẽ dừng ở máy biến áp. Hệ thống điều khiển tiếp tục hoạt động.

2. Ổn định điện áp

Ngay cả khi nguồn điện chính tăng hoặc giảm, máy biến áp điều khiển vẫn duy trì điện áp đầu ra trong phạm vi hẹp. PLC và rơ-le không bị rung hoặc rớt ra.

3. Khử tiếng ồn

VFD, công tắc tơ và nguồn điện chuyển mạch tạo ra nhiễu tần số cao. Cấu trúc cuộn dây của SBK và khối che chắn tùy chọn ngăn tiếng ồn truyền tới mạch điều khiển.

4. Loại bỏ vòng lặp mặt đất

Bằng cách cung cấp một mạch thứ cấp cách ly, SBK phá vỡ các vòng nối đất gây ra kết quả đọc cảm biến thất thường, lỗi giao tiếp và hoạt động không giải thích được của thiết bị.

5. Điểm cung cấp duy nhất

Một máy biến áp cung cấp tất cả các điện áp điều khiển. Không có nhiều nguồn cung cấp năng lượng với các tham chiếu mặt đất khác nhau. Hệ thống dây điện đơn giản hơn, ít điểm lỗi hơn, xử lý sự cố dễ dàng hơn.

6. Tuổi thọ dài

Máy biến áp SBK được chế tạo để hoạt động liên tục. Lõi và cuộn dây có kích thước rộng rãi. Cách nhiệt thường là loại F (155°C) hoặc loại H (180°C). Họ chạy mát mẻ và kéo dài hàng thập kỷ.

Nếu không có máy biến áp điều khiển thích hợp, hệ thống điều khiển máy của bạn sẽ phụ thuộc vào bus nguồn chính. Với một, nó hoạt động có thể dự đoán được và đáng tin cậy.

Chọn điều đúngMáy biến áp điều khiển SBK

Việc lựa chọn máy biến áp điều khiển phù hợp không hề phức tạp nhưng một vài sai sót có thể gây ra những chuyến đi phiền toái và hoạt động thất thường.

Bước 1 – Xác định tải

Liệt kê mọi thiết bị sẽ được cấp nguồn bởi máy biến áp điều khiển:

Nguồn điện PLC (xếp hạng VA)

Cuộn dây rơle (giữ VA)

Cuộn dây contactor (đóng dấu VA)

Đèn báo

Van điện từ

Cảm biến và máy phát

Thêm VA (không phải watt) của tất cả các thiết bị sẽ hoạt động đồng thời.

Bước 2 – Áp dụng hệ số thuế

Máy biến áp điều khiển có kích thước khác với máy biến áp điện.

Bước 3 – Kiểm tra dòng khởi động

Công tắc tơ và rơle tiêu thụ dòng điện lớn hơn đáng kể khi chúng đóng so với khi chúng giữ. Một máy biến áp đủ lớn để giữ dòng điện có thể ngắt hoặc sụt áp khi đóng.

Nguyên tắc nhỏ: khả năng khởi động của máy biến áp phải gấp ít nhất 10 lần tải ở trạng thái ổn định trong vài chu kỳ đầu tiên. Hầu hết các máy biến áp SBK đều được chế tạo với biên độ khởi động vừa đủ, nhưng nếu bạn có nhiều công tắc tơ lớn, hãy tăng kích thước.

Bước 4 – Chỉ định điện áp

Điện áp sơ cấp – nguồn cung cấp của bạn là gì? 380V? 400V? 415V?

(Các) điện áp thứ cấp – hệ thống điều khiển của bạn cần gì? 220V? 110V? 24V?

Bước 5 – Quyết định che chắn

Bước 6 – Chọn loại bao vây

Khung mở – Gắn bên trong bảng điều khiển. Chi phí thấp nhất.

Kèm theo - Gắn độc lập. Bảo vệ khỏi sự tiếp xúc ngẫu nhiên.

IP54 trở lên – Dành cho môi trường bụi bặm hoặc ẩm ướt.

Bước 7 – Kiểm tra báo cáo thử nghiệm của nhà sản xuất

Hãy yêu cầu nhà cung cấp:

Kiểm tra điện trở cách điện

Thử nghiệm chịu điện môi

Đo tổn thất không tải

Kiểm tra điều chỉnh điện áp

suy nghĩ cuối cùng

Máy biến áp điều khiển SBK không phải là thành phần "anh hùng". Nó không có màn hình nhấp nháy hoặc bản cập nhật phần mềm. Nhưng hãy thử chạy một chiếc máy không có nó, bạn sẽ nhận thấy ngay.

Nó nằm ở một góc của bảng điều khiển, lặng lẽ thực hiện công việc của mình, năm này qua năm khác. Nó bảo vệ các thiết bị điện tử đắt tiền. Nó giữ cho PLC hoạt động khi bus chính giảm xuống. Nó chặn tiếng ồn có thể gây ra tình trạng tắt máy ngẫu nhiên.

Nếu bạn đang thiết kế bảng điều khiển, chế tạo máy hoặc nâng cấp hệ thống hiện có, máy biến áp điều khiển SBK là một trong những thành phần quan trọng nhất mà bạn sẽ chỉ định — ngay cả khi không ai nói về nó.

Bởi vì sức mạnh điều khiển đáng tin cậy không phải là tùy chọn. Nó là nền tảng của tự động hóa đáng tin cậy.
