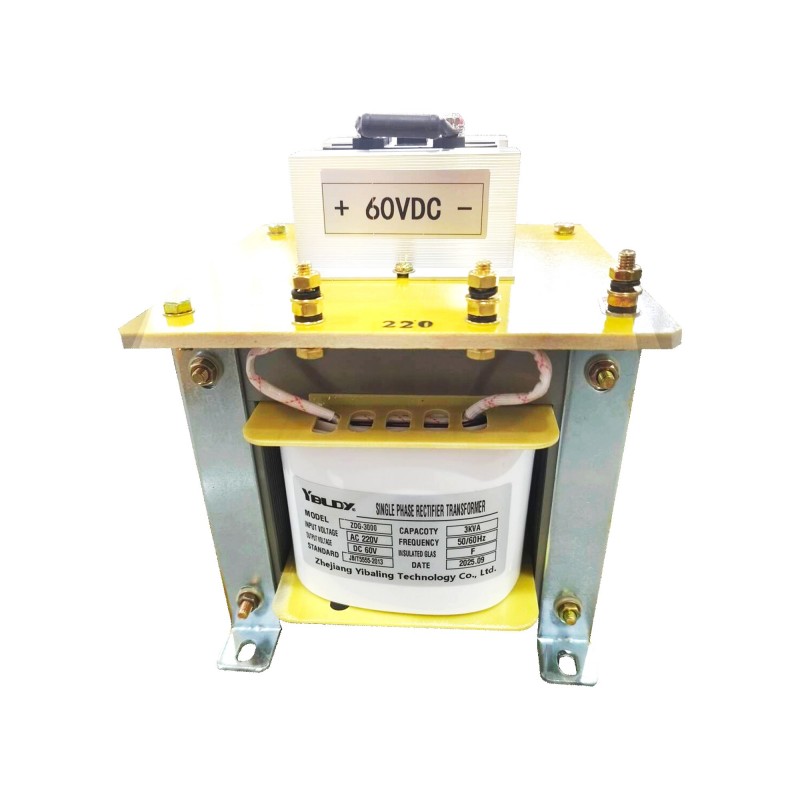

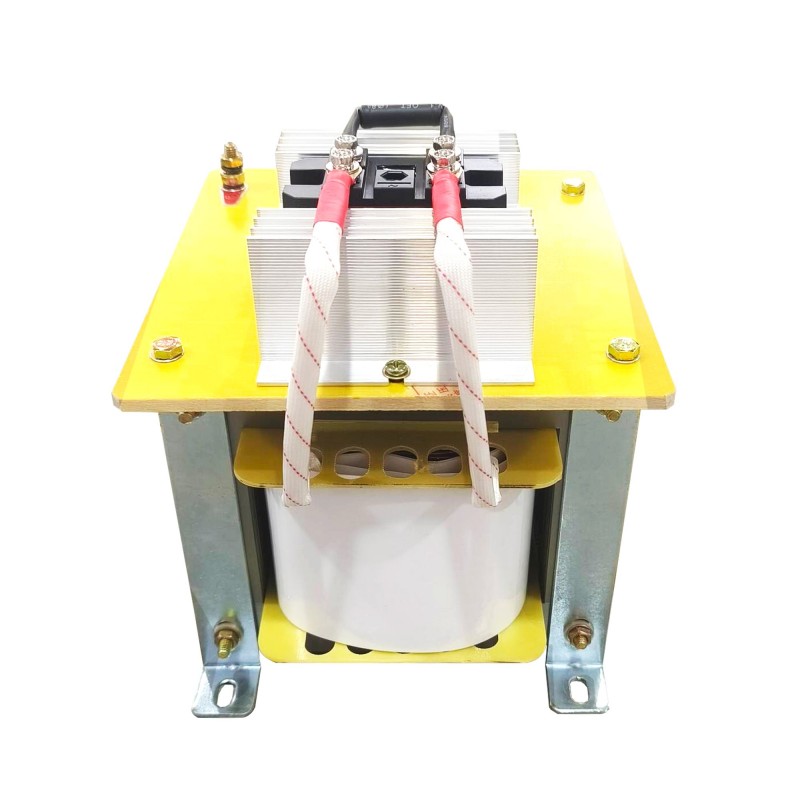

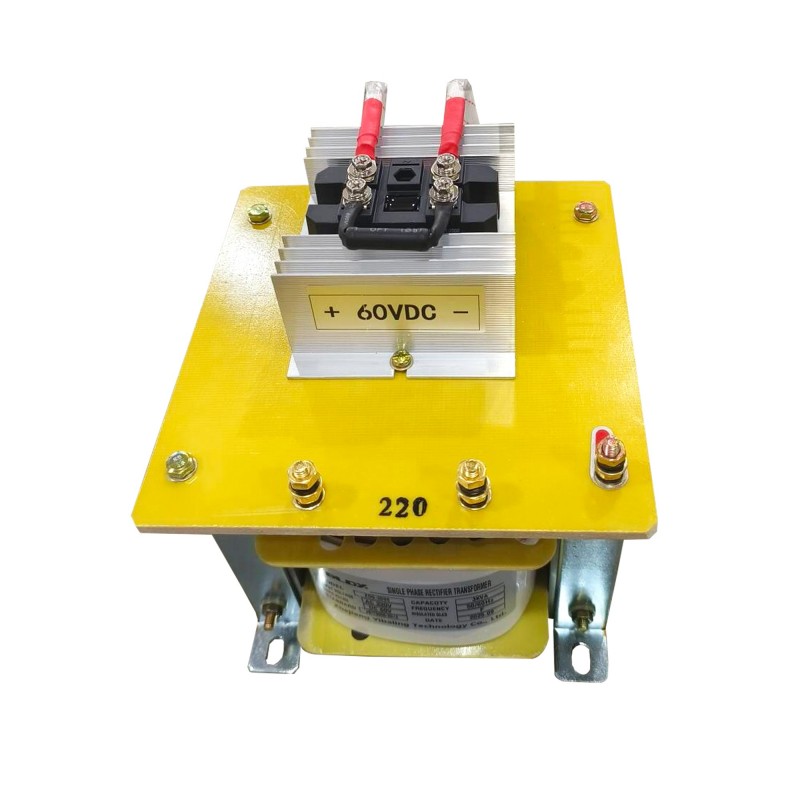

Máy biến áp điều khiển ZBK

Máy biến áp điều khiển ZBK là máy biến áp loại khô được thiết kế đặc biệt cho hệ thống điều khiển điện và tự động hóa nhà máy. Nó sử dụng các tấm thép silicon cán nguội chất lượng cao làm lõi, kết hợp với vật liệu cách điện rắn. Thiết kế tổng thể nhỏ gọn, hiệu quả tốt và duy trì khả năng kiểm soát tăng nhiệt độ tuyệt vời trong quá trình vận hành.
Nhiệm vụ chính của nó là chuyển đổi an toàn điện áp cao hơn trong mạch chính (chẳng hạn như 380V thông thường) thành các nguồn điện áp thấp khác nhau theo yêu cầu của mạch điều khiển - như 220V, 110V hoặc điện áp tiêu chuẩn 36V và 24V. Do đó, PLC, công tắc tơ, rơle, đèn báo và các thiết bị khác nhau có thể có được nguồn điện ổn định và đáng tin cậy.
Sản phẩm được thiết kế hoàn toàn theo tiêu chuẩn của môi trường công nghiệp. Nó có khả năng chịu được tình trạng quá tải mạnh mẽ và không sợ những xáo trộn thông thường. Nó có thể được sử dụng trơn tru trong nhiều tình huống khác nhau như máy công cụ, dây chuyền sản xuất, hệ thống phân phối điện và các tình huống điều khiển tự động khác nhau. Nó thực sự là một thành phần quan trọng không thể thiếu đằng sau mạch điều khiển, đảm bảo hoạt động an toàn và ổn định.

Vật liệu cốt lõi

Các tấm thép silic không định hướng cán nguội được sử dụng là những tấm được công nhận trong ngành là DW470, với độ dày được kiểm soát ở mức 0,35 hoặc 0,5 mm. Vật liệu này có tính thấm từ cao, tổn thất sắt thấp và tiêu thụ rất ít điện năng khi không tải.

Cuộn dây: Đồng điện phân loại T2

Lớp sơn cách nhiệt bao phủ chúng là vật liệu polyester loại QZ(G)-2/155/I, có thể chịu được nhiệt độ lên tới 155 độ C. Ngay cả khi máy biến áp điều khiển ZBK hoạt động ở mức đầy tải trong thời gian dài, nó khó có thể gặp sự cố do quá nhiệt.
Về mặt xử lý cách điện, lớp xen kẽ được đệm bằng lá composite DMD, có thể chịu được điện áp lên tới 8 kilovolt trên milimet.

Khung: Vật liệu PBT

Vật liệu này có cấp độ chống cháy UL94 V-0 và không thể bắt lửa. Toàn bộ máy biến áp cuối cùng được xử lý ngâm tẩm chân không, sử dụng nhựa alkyd 1032 hoặc nhựa silicon hữu cơ loại H để bọc hoàn toàn các cuộn dây.
Bằng cách sản xuất theo cách này, khi đặt trong môi trường từ -15 độ C đến 40 độ C, nhiệt độ sẽ không tăng quá 85 độ và điện trở cách điện sẽ duy trì trên 100 megohm. Theo kinh nghiệm tại nhà máy Yibaling, với thời gian sử dụng bình thường trên 100.000 giờ sẽ không có vấn đề gì lớn.
Việc lựa chọn các vật liệu này và quy trình sản xuất đảm bảo rằng máy biến áp điều khiển ZBK có thể chịu được các thử nghiệm dài hạn trong môi trường xưởng sản xuất.

Câu hỏi thường gặp

Hỏi: Mục đích của máy biến áp điều khiển ZBK là gì? Nó khác với máy biến áp nhỏ thông thường như thế nào?
Trả lời: Máy biến áp điều khiển ZBK được thiết kế đặc biệt cho tủ điều khiển công nghiệp. Chức năng chính của nó là chuyển đổi điện áp cao từ nguồn điện chính (chẳng hạn như 380V) thành điện áp thấp an toàn (thường là 24V, 36V, 110V, v.v.) mà mạch điều khiển yêu cầu.
Sự khác biệt cốt lõi giữa máy biến áp điều khiển ZBK và máy biến áp thông thường nằm ở thiết kế cấp công nghiệp:
Vật liệu chắc chắn hơn (chẳng hạn như sử dụng tấm thép silicon DW470 và đồng điện phân T2), khả năng bảo vệ tốt hơn (xử lý ngâm tẩm chân không), có thể liên tục chịu được tác động dòng điện do đóng công tắc tơ và hoạt động của cuộn dây trong mạch điều khiển, đồng thời cách ly hiệu quả nhiễu lưới để đảm bảo hoạt động ổn định của các thiết bị nhạy cảm như PLC và dụng cụ.

Hỏi: Có sự khác biệt nào giữa đồng điện phân T2 được sử dụng trong cuộn dây của máy biến áp điều khiển ZBK và dây đồng thông thường không?
Đáp: Có một sự khác biệt căn bản. T2 là đồng điện phân cao cấp đạt tiêu chuẩn quốc gia, có độ tinh khiết lên tới 99,9% và có độ dẫn điện tuyệt vời.
Sử dụng đồng T2 cho cuộn dây dẫn đến điện trở nhỏ hơn và sinh ít nhiệt hơn ở cùng một công suất. Điều này đảm bảo rằng máy biến áp điều khiển ZBK sẽ không bị cháy do nhiệt cuộn dây quá cao ngay cả khi đầy tải hoặc quá tải ngắn hạn.
Nhiều máy biến áp giá rẻ sử dụng đồng tái chế có tạp chất hoặc nhôm mạ đồng, có độ dẫn điện kém, gây mất an toàn cho hoạt động của thiết bị.

Hỏi: Tôi thấy các thông số bao gồm cả quá trình ngâm tẩm chân không. Điều này có quan trọng không?
Đáp: Nó cực kỳ quan trọng. Đây là một bước quan trọng trong độ tin cậy.
Quá trình này bao gồm việc đặt lõi máy biến áp điều khiển ZBK đã lắp ráp vào bể chân không, hút chân không, sau đó nhúng nó vào sơn cách điện (chẳng hạn như nhựa 1032) để sơn có thể xuyên qua hoàn toàn mọi kẽ hở của cuộn dây.
Sau đó, nó được sấy khô và chữa khỏi. Quá trình này có ba chức năng chính:
Thứ nhất, nó chống ẩm và ăn mòn, thích ứng với môi trường nhà xưởng;
Thứ hai, sau khi đóng rắn, cuộn dây trở thành một thực thể thống nhất, mang lại khả năng chống sốc và giảm tiếng ồn tốt hơn;
Thứ ba, nó lấp đầy những khoảng trống nhỏ, cải thiện độ bền cách nhiệt và khả năng tản nhiệt.
Máy biến áp không trải qua quá trình này dễ bị hỏng trong môi trường ẩm ướt hoặc rung động.
