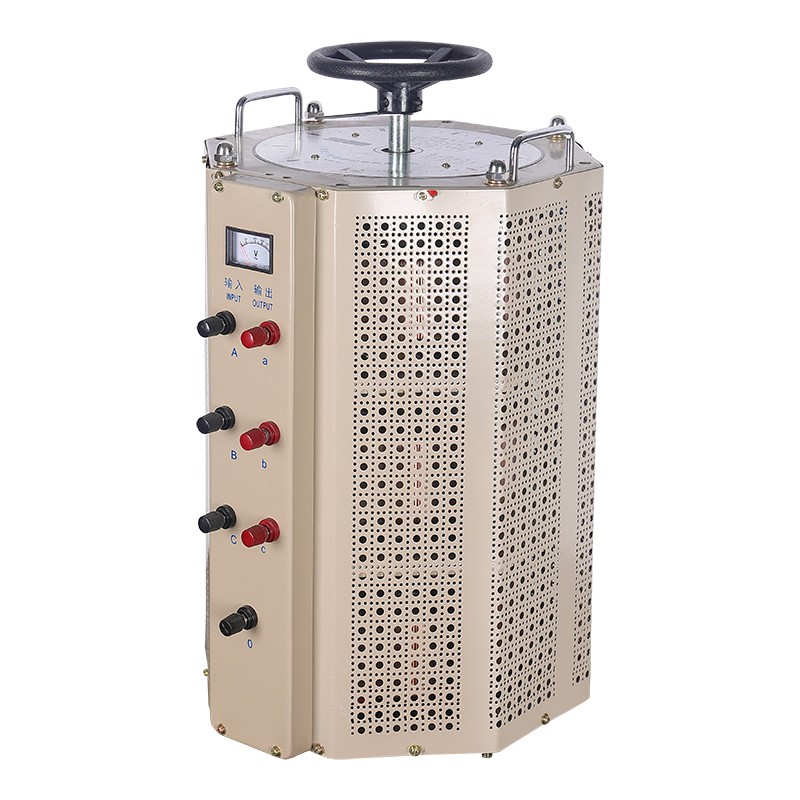

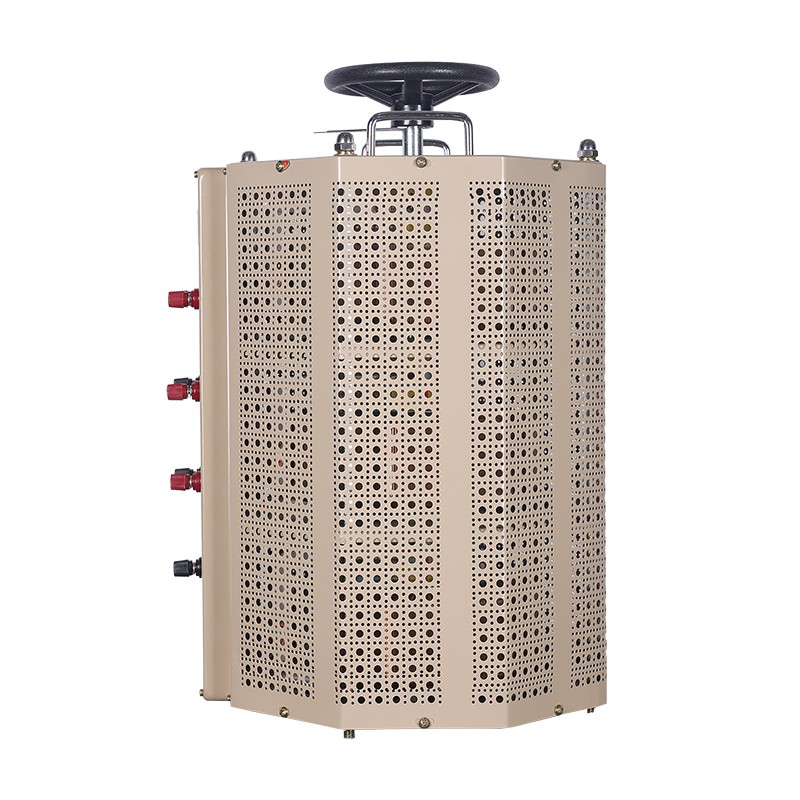

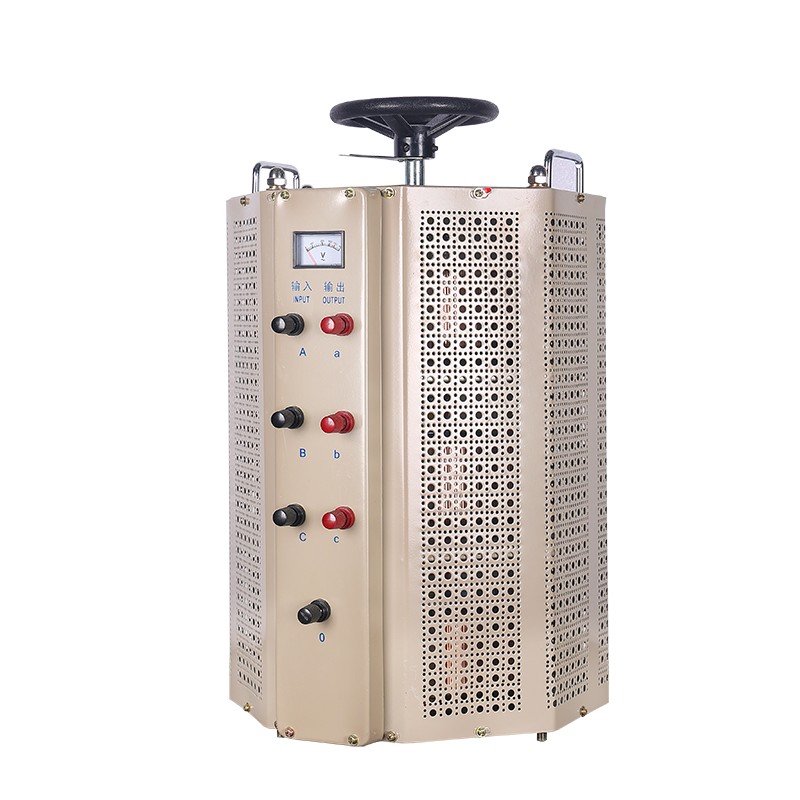

Bộ điều chỉnh điện áp loại tiếp điểm TSGC2

Là nhà sản xuất và cung cấp chuyên nghiệp, bộ điều chỉnh điện áp loại tiếp điểm TSGC2 của Yibaling là máy biến áp điều chỉnh điện áp tự ghép, có tính năng không bị biến dạng dạng sóng, kích thước nhỏ, trọng lượng nhẹ, hiệu suất cao, vận hành dễ dàng và độ tin cậy lâu dài.
Nó có thể được áp dụng rộng rãi trong các ngành như kỹ thuật hóa học, luyện kim, thiết bị đo đạc, sản xuất cơ điện, sản xuất công nghiệp nhẹ và thí nghiệm khoa học để đạt được các mục đích như điện áp cao, kiểm soát nhiệt độ, điều chỉnh tốc độ, điều khiển ánh sáng và điều khiển công suất. Và đây là nguồn điện điều chỉnh điện áp xoay chiều lý tưởng.

Vật liệu cốt lõi

Sự kết hợp vật liệu cốt lõi của bộ điều chỉnh loại tiếp xúc TSGC2 - chổi than chì đặc biệt, các vòng đồng được mài và tráng mịn, và các tấm thép silicon cán nguội - tạo thành ba trụ cột vật lý của kiến ​​trúc điều chỉnh điện áp thủ công cổ điển. Việc lựa chọn từng vật liệu trực tiếp tương ứng với việc thực hiện hiệu suất chính.

1. Nền tảng mạch từ: Lõi thép tấm silic cán nguội

Đây không phải là một tấm thép silicon thông thường; nó là tấm thép silic định hướng cán nguội chất lượng cao với giá trị tổn hao rõ ràng (W/kg) và độ thấm từ cao (chẳng hạn như dòng 30Q130). Nó được đóng dấu thành hình vòng và sau đó xếp chồng lên nhau theo từng bước để tạo thành điện trở từ thấp và mạch từ kín có hiệu quả giảm dòng điện xoáy thấp. Điều này đảm bảo rằng trong quá trình điều chỉnh, tổn thất không tải và sự nóng lên của lõi được kiểm soát ở mức thấp, mang lại nền tảng chuyển đổi năng lượng yên tĩnh và hiệu quả cao cho toàn bộ thiết bị.

2. Lõi dẫn điện và lõi trượt: Vòng đồng được mài và tráng mịn và chổi than chì đặc biệt

Đây là cặp ma sát quan trọng để đạt được khả năng điều chỉnh điện áp trơn tru, ổn định và tổn thất thấp.
Vòng đồng: Phần lộ ra của cuộn dây giống như một đường trượt, không chỉ được đánh bóng đơn giản. Nó cần phải trải qua quá trình tiện và đánh bóng chính xác để đạt được bề mặt giống như gương (giá trị Ra thường ≤ 0,8 μm), sau đó trải qua quá trình mạ bạc hoặc xử lý thiếc dày. Lớp phủ không chỉ làm giảm điện trở tiếp xúc và ức chế quá trình oxy hóa mà bản chất mềm của nó còn có thể phù hợp hơn với chổi than, đạt được khả năng điều chỉnh điện áp gần như vô cấp, ít tia lửa điện.
Bàn chải than chì đặc biệt: Đây không phải là một bàn chải carbon thông thường, mà là một vật liệu than chì kim loại tổng hợp với than chì có độ tinh khiết cao làm nền và bột đồng hoặc bột bạc được ngâm tẩm. Công thức này đảm bảo khả năng tự bôi trơn tuyệt vời (giảm ma sát và mài mòn), độ dẫn điện cao (giảm áp suất tiếp xúc và tổn thất nhiệt) và hệ số ma sát ổn định. Độ cứng và độ đàn hồi của nó được thiết kế đặc biệt để đảm bảo áp lực tiếp xúc đồng thời tránh trầy xước trên vòng đồng.

3. Sự kết hợp giữa cấu trúc, dây dẫn và cách điện

dây dẫn quanh co: Sử dụng dây đồng tráng men điện phân có độ tinh khiết ≥ 99,95% đảm bảo điện trở thấp và khả năng mang dòng cao.
Hỗ trợ cơ khí: Sử dụng thép tấm cán nguội Q235 có độ dày ≥ 1,5mm, được gấp và hàn thành khung, mang lại sự hỗ trợ cơ học và định vị cuộn dây ổn định.
Hệ thống cách nhiệt: Sử dụng màng polyester (PET), giấy lõi ngô hoặc giấy cách điện DMD để cách ly đáng tin cậy giữa các lớp cuộn dây và với mặt đất, với cấp cách điện thường là cấp B (130°C) trở lên để đảm bảo an toàn về điện. Tóm lại, thiết kế cổ điển của bộ điều chỉnh loại tiếp điểm TSGC2 về cơ bản là tích hợp mạch từ hiệu quả (tấm thép silicon), tiếp điểm trượt lý tưởng (vòng đồng tráng + bàn chải than chì composite) và cấu trúc cách nhiệt đáng tin cậy thông qua xử lý chính xác. Sự kết hợp vật liệu này đạt được sự cân bằng tuyệt vời giữa chi phí, độ tin cậy và hiệu suất, khiến nó trở thành giải pháp lâu dài trong phòng thí nghiệm, điều khiển công nghiệp và các tình huống cần điều chỉnh điện áp tinh vi bằng tay. Độ mượt mà của cảm giác điều chỉnh điện áp, độ ổn định đầu ra và tuổi thọ sử dụng được xác định trực tiếp bởi cấp độ và độ chính xác xử lý của vật liệu lõi cũng như quá trình xử lý chúng.

Chức năng của Bộ ổn áp loại tiếp điểm TSGC2

Bộ điều chỉnh điện áp loại tiếp điểm TSGC2 là thiết bị điều chỉnh điện áp thủ công dựa trên nguyên lý cơ học và điện từ thuần túy. cácchức năng cốt lõilà cung cấp nguồn điện xoay chiều liên tục, trơn tru, có thể điều chỉnh tuyến tính và điều khiển trực quan.

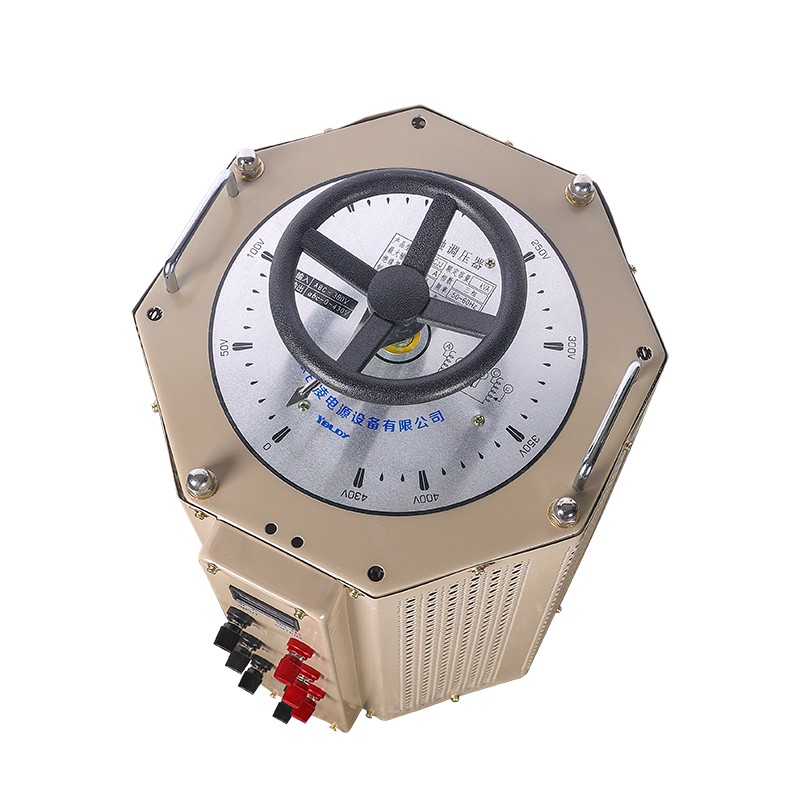

Bằng cách xoay tay quay để dẫn động chổi than chì đặc biệt trượt trên cuộn dây đồng hình vòng được mạ và mài mịn, bộ điều chỉnh điện áp này có thể đạt được mức điều chỉnh điện áp vô cấp từ 0V đến giá trị định mức (chẳng hạn như 0-250V hoặc 0-430V) và cung cấp chỉ báo trực quan thông qua mặt số thang đo cơ học được liên kết đồng trục, cho phép người vận hành thực hiện các điều chỉnh điện áp chính xác.
Do cấu trúc dẫn điện vật lý thuần túy (cuộn dây đồng + chổi than), nó có khả năng quá tải tức thời mạnh mẽ và có thể tạo ra sóng hình sin thuần túy và không bị biến dạng.
cácứng dụng điển hìnhcủa bộ điều chỉnh điện áp loại tiếp điểm TSGC2 là nguồn cung cấp điện có thể điều chỉnh bằng tay trong phòng thí nghiệm, xưởng hoặc dây chuyền sản xuất, được sử dụng để gỡ lỗi thiết bị, kiểm tra tải, khởi động động cơ theo pha hoặc trình diễn giảng dạy.
Tuy nhiên, phải nói rõ rằng sản phẩm này không phải là ổn áp tự động - khi điện áp đầu vào hoặc tải thay đổi, điện áp đầu ra sẽ dao động và cần có sự can thiệp thủ công để điều chỉnh lại.
Đồng thời, bộ điều chỉnh điện áp loại tiếp điểm TSGC2 thường không có chức năng bảo vệ điện tử và chổi than của nó là bộ phận bị mài mòn, cần phải bảo trì thường xuyên.
Do đó, bản chất của bộ điều chỉnh điện áp loại tiếp điểm TSGC2 là một công cụ cài đặt điện áp thủ công đáng tin cậy, bền bỉ và tiết kiệm chi phí, phù hợp với các tình huống cần điều khiển điện áp chính xác bằng tay hoặc khi chịu tải va đập, thay vì sử dụng trong các hệ thống yêu cầu ổn định điện áp tự động.
